车载12V密封铅酸盒式储能电源结构

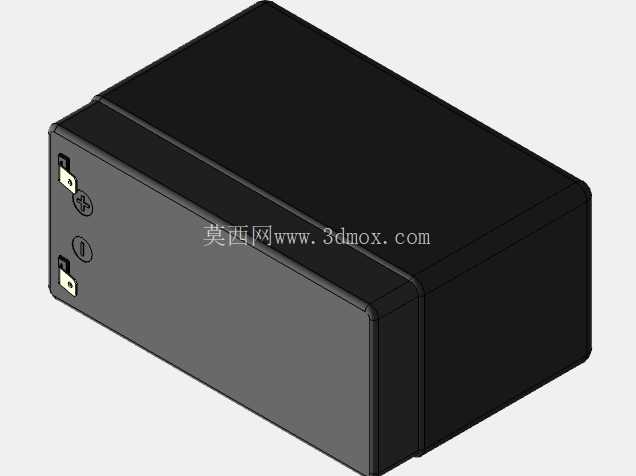

在车载低压供电系统的布局设计中，这类盒式12V储能单元是整车电气架构里的基础配套部件，常被布置在发动机舱边角、乘员舱座椅下方或者后备箱侧围的储物空腔内，承担车辆静态休眠供电、启动瞬间辅助补能、车载低压附件持续供电的核心作用。不同于外露式的单体电芯组合结构，这款盒式电源采用全密封式的硬质外壳封装，外壳主体做了直角过渡的圆角修边处理，既避免了安装过程中锐边割伤线束绝缘层的风险，也能在整车振动工况下减少应力集中点，降低长期颠簸后外壳开裂漏液的概率。从结构设计的角度看，外壳的分型面设置在壳体侧壁靠近顶面的位置，采用卡扣加密封胶条的压合结构，装配时先将内部极群、汇流排、安全阀等核心部件预装在下壳体内，完成极柱焊接与气密性检测后，再扣合上盖沿周圈压合密封，这种分型方式能让壳体的主要受力面避开密封接缝，在车辆行驶过程中遇到泥水飞溅、高压水枪冲洗发动机舱的场景时，密封结构不会因为外力挤压出现缝隙，有效阻挡水汽、粉尘进入壳体内部腐蚀极柱。端子部分采用了侧向伸出的插片式结构，两个端子分别布置在壳体同一侧端面的上下位置，端子旁压制了清晰的极性标识，正极端子旁标注加号、负极端子旁标注减号，同时在负极端子下方额外设置了圆形的定位凸点，装配线束接插件时能起到防呆作用，避免维修或者装配过程中接反正负极烧毁车载用电设备。端子的插片厚度与宽度匹配车载通用的蓄电池接插件规格，不需要额外制作转接件就能直接适配市面主流的整车线束端接插件，端子根部与壳体的结合处做了多层密封凸台，能承受线束拉扯时的侧向力，不会因为长期振动出现端子松动、密封失效的问题。在安装边界的设计上，壳体的底面与两个相邻侧面做了平整的安装基准面，整车布置时可以直接将壳体贴合在安装支架的定位面上，通过侧面的压片或者底部的绑带完成固定，不需要额外设计复杂的包覆式固定结构；壳体的整体长宽高比例适配常规A级乘用车的蓄电池安装舱位，替换原有同规格铅酸电池时不需要修改安装支架的固定点位，也不会和周边的保险盒、线束支架、冷却管路产生干涉。考虑到车载工况下的温度变化，壳体材料选用耐高低温的改性PP材质，能在-40℃到80℃的环境温度区间内保持足够的结构强度，不会因为夏季发动机舱高温出现壳体软化变形，也不会因为冬季低温脆裂。壳体顶面做了微弧的凸起结构，当内部电解液因为充电产生少量气体、内部压力轻微升高时，顶面能产生微小的弹性形变缓冲压力，配合壳体内部的安全阀完成压力释放，避免壳体鼓胀开裂。在实际装车应用中，这类盒式电源除了给整车常规低压电器供电外，还能在车辆启停系统工作时，为发动机启动瞬间的大电流放电提供支撑，同时在发电机输出功率波动时起到稳压作用，保证车载电控单元的供电稳定性。建模过程中需要重点关注壳体壁厚的均匀性，整体壁厚控制在2.5mm到3mm之间，转角处的壁厚差不超过0.5mm，避免注塑生产时出现缩痕、翘曲的问题；端子的伸出长度需要控制在12mm到15mm之间，既保证接插件有足够的接触面积，也不会因为伸出过长在安装过程中被磕碰变形。壳体内部的极群容纳腔做了均匀的加强筋布置，加强筋高度不超过5mm，既能提升壳体的整体刚性，也不会占用过多内部空间影响极群的装配尺寸。在和周边部件的间隙设计上，壳体安装完成后与周边金属部件的最小间隙要保证在8mm以上，与运动部件的间隙要保证在15mm以上，避免车辆行驶过程中部件相对位移产生摩擦，磨破壳体或者周边部件的绝缘层。
