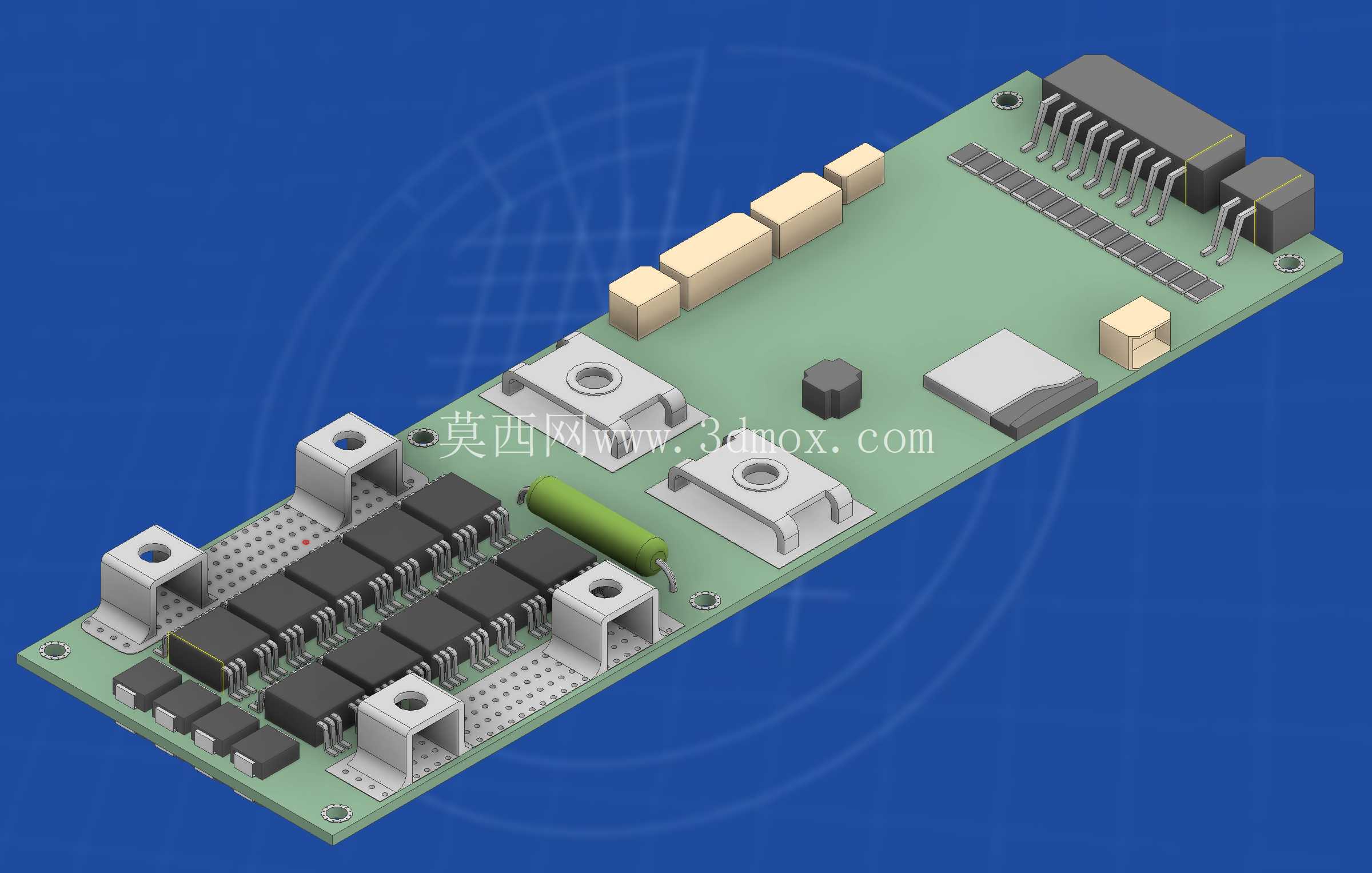

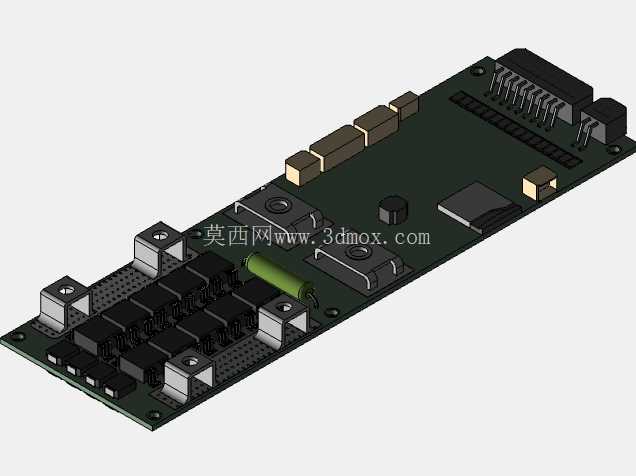

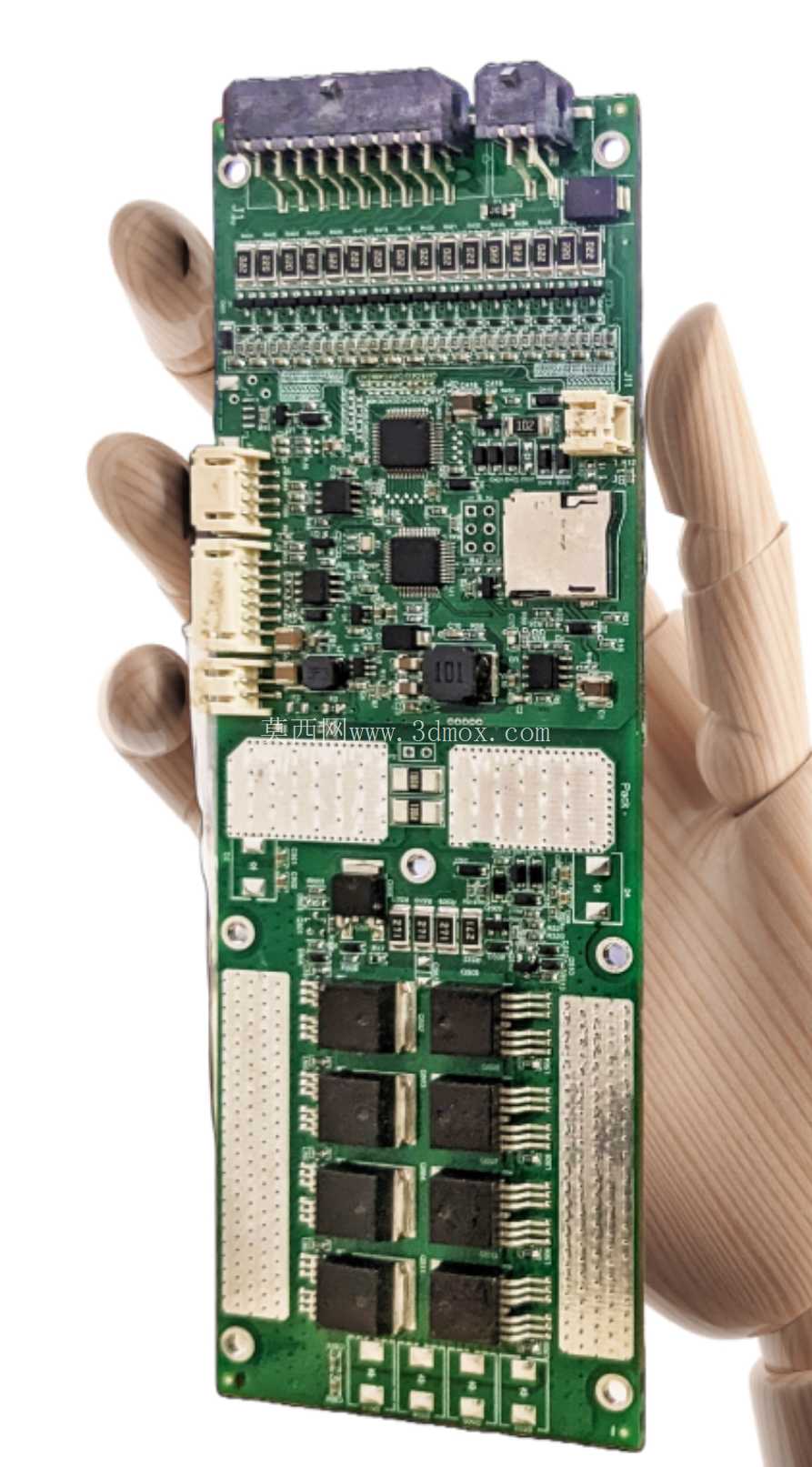

在新能源储能、低速电动车、后备电源系统的开发环节里,电池管理系统是整个电池组可靠运行的核心部件,直接决定了整组电池的循环寿命、充放电安全以及工况适配能力,这次完成的16串智能BMS控制板结构设计,完全围绕实际装车、装柜的使用场景做了全维度的结构适配,没有做冗余的造型设计,所有结构特征都服务于安装、散热、接线以及防护的实际需求。从实际应用场景来看,这类16串的BMS主要适配磷酸铁锂或者三元锂的串联电池组,覆盖从家庭储能柜、低速四轮电动车、工业AGV动力电源到通讯基站后备电池包的使用需求,这类场景的共性是安装空间紧凑,周边线束排布密集,同时设备运行过程中会持续产生充放电电流带来的热量,部分车载场景还会存在持续的振动、温湿度波动的工况,所以结构设计从一开始就没有走通用开发板的思路,所有的安装孔位、接口位置、元件排布都严格匹配电池包内部的安装边界。先从安装边界来说,整个控制板采用长条形的PCB轮廓设计,四个角以及板身中段设置的带金属衬套的安装固定孔,孔位间距完全匹配主流16串电池包的内部安装凸台尺寸,安装孔内压装的铜衬套可以避免螺丝锁附时压裂PCB基材,同时在长期振动工况下不会出现孔位磨损导致的板件松动,板件边缘到最高元件的距离预留了3mm的安全间隙,避免安装时板边磕碰电池单体或者结构支架造成绝缘破损。元件排布上,大电流回路的功率MOS管全部沿板身长侧一字排布,每颗MOS管的锁附孔直接对应外置散热片的安装位,不需要额外转接支架,功率回路的铜箔在PCB设计阶段就做了加厚处理,大电流路径走最短布线距离,减少回路内阻带来的额外发热;电流采样、电压采样的信号回路全部远离功率回路排布,避免大电流通断时的电磁干扰影响采样精度,板上预留的通讯接口、充放电接线端子全部布置在板件的同一侧,和电池包出线口的位置完全对应,现场接线时不需要弯折大平方的动力线,减少线束应力对接线端子的损伤。功能结构上,板载的温度传感器安装位置紧贴功率元件区域,可以精准采集MOS管的工作温度,配合BMS的保护逻辑实现过温降流或者切断输出;接线端子的选型全部采用带锁扣的防脱型号,在车辆行驶或者设备移动的振动场景下不会出现端子松脱的问题,板上的绝缘隔离柱高度统一,安装后板件底面和电池包安装面之间预留了足够的走风间隙,配合电池包内部的散热风道可以带走板件工作时产生的热量,避免热量堆积导致元件提前老化。设计过程中特意核对了所有外接连接器的型号尺寸,确保公头母座对接后不会超出板件的整体安装轮廓,不会和电池包内的其他结构件产生干涉,板上所有较高的元件比如电解电容、接线座都做了点胶固定的工艺预留位置,在高振动场景下可以额外点胶加固,避免元件引脚长期受振动应力出现断裂。另外考虑到生产组装的便利性,所有需要工厂锁附螺丝的孔位都做了统一的规格,不需要频繁更换批头,测试点的位置全部布置在板件边缘,生产环节做功能测试时探针可以直接接触,不需要翻板或者拆卸其他部件,提升量产组装的效率。从结构强度来看,PCB板的厚度选用1.6mm的FR-4基材,在长条形的板身结构下不会出现明显的形变,避免板件弯曲导致的元件虚焊或者铜箔断裂,所有大重量元件比如大电容、功率端子的焊盘都做了加大处理,增加焊接的结合强度。整个设计没有做多余的装饰性结构,每一处结构特征都对应实际使用中的痛点,不管是安装适配、散热路径、接线便利性还是抗振动性能,都完全匹配工业级、车载级电池包的使用要求,拿到三维模型后可以直接导入电池包的整体装配体做干涉检查,也可以基于这个结构调整元件参数适配不同电流等级的BMS开发需求,不需要重新做整体布局的重构,能大幅缩短前期结构开发的验证周期。
