2000mAh聚合物锂充电电池三维数模

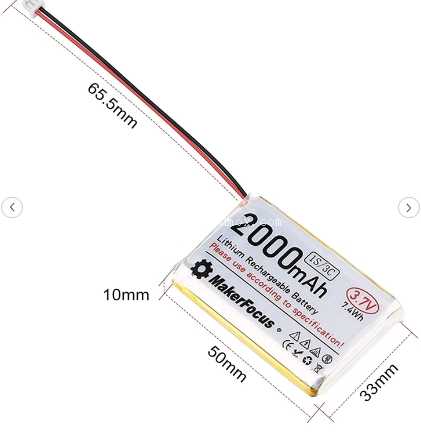

在便携电子设备、小型智能硬件、车载辅助电子模块的结构开发流程中，内置储能单元的选型与空间匹配，往往是决定整机布局合理性的关键环节，这款2000mAh容量的锂充电电池三维数模，正是为解决结构设计阶段的空间校核、安装干涉排查需求而构建。不同于常规仅标注外形轮廓的简化模型，该数模完整还原了电池本体、引出线的全部实体特征，能直接导入装配体完成静态干涉检查、布线空间预留、固定结构设计等全流程结构验证工作。从实际应用场景来看，这类容量的软包锂充电电池，常被用于手持检测设备、便携式数据采集终端、小型车载外接传感模块、DIY智能硬件的供电单元，其3.7V的标称电压、7.4Wh的能量储备，能够满足多数低功耗便携设备连续数小时的工作供电需求，1S/3C的放电倍率也可支撑短时间的峰值功率输出，适配带小型电机、无线传输模块的负载工况。数模构建过程中，严格按照实物的实际尺寸完成特征绘制：电池本体的主体尺寸为长50mm、宽33mm、厚10mm，这个厚度尺寸属于软包锂电池的常规厚度区间，在结构布局时需要注意，电池本体的边角带有圆弧过渡，安装槽的内边角需要预留不小于R0.5mm的避让间隙，避免硬接触刺破电池外层封装膜。引出线从电池本体一端的侧边伸出，线体总长度为65.5mm，采用红黑双线并行的出线方式，建模时完整还原了线体的柔性特征示意，在装配布线时可根据实际走线路径调整线体的弯折形态，提前评估出线位置与周边结构件的间隙，避免线体被壳体压接、被固定件挤压造成绝缘层破损。从设计思路层面，构建该数模时没有做过度的特征简化，电池表面的参数标识区域、封装边的压合轮廓都做了对应还原，一方面是为了在整机评审阶段能够直观呈现电池安装后的视觉效果，确认标识区域不会被周边结构件遮挡，方便后续生产组装时的参数核对；另一方面，完整的外形特征也能帮助结构工程师快速判断电池的安装方向，避免出现正负极出线位置与主板焊盘错位的问题。在安装边界的考量上，这类软包锂电池的固定方式通常采用双面胶背胶粘贴、泡棉压合固定两种形式，数模中预留了电池本体与周边结构件的安全间隙参考：电池大面与壳体内壁的间隙建议不小于0.3mm，用于容纳背胶厚度与组装公差，侧边与固定筋位的间隙建议不小于0.2mm，避免组装过程中刮蹭电池封装层。引出线的出线端需要预留不小于5mm的线体弯折缓冲区，避免线体根部反复弯折造成内部线芯断裂，这一点在数模的出线位置做了明确的特征标注，方便结构设计时在对应位置做避空处理。不同于硬壳圆柱电池、方形铝壳电池的固定结构，软包锂电池的安装结构不能设计尖锐的压接筋位，所有与电池接触的结构面都需要做圆角处理，数模中电池本体的所有外轮廓都按照实物做了圆角还原，在设计配套固定结构时，可以直接提取电池的外表面作为配合参考，快速生成匹配的安装槽、压合筋特征。在实际的设备开发中，很多工程师容易忽略电池引出线的线径与走线空间，该数模中引出线的线径按照常规AWG线材尺寸做了还原，在设计走线槽时可以直接参考线体直径预留空间，避免出现走线槽过窄无法穿线、或者走线槽过宽造成线体晃动磨损的问题。另外，电池表面的警示标识区域在数模中也做了对应位置的呈现，在做整机安规设计时，可以快速确认电池的警示标识是否在可视范围内，满足产品的安规认证要求。对于需要做跌落仿真、结构强度校核的场景，该数模的实体特征完整度也能满足仿真前处理的网格划分需求，不需要再对模型做额外的修补处理，能够直接导入仿真软件设置材料属性、接触关系，完成电池安装结构的强度验证。
