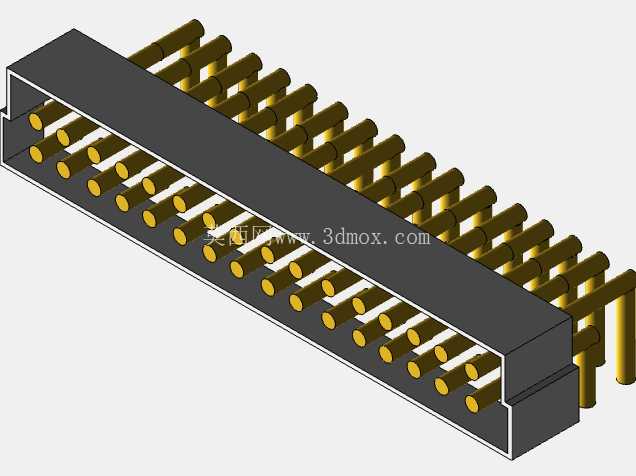

双排36位直插式PCB板对板连接端子

在工业控制板卡、车载电子模块、通讯设备主板的板间互联场景里，这类双排直插连接器是解决高密度信号并行传输的常用元件，区别于单排排针的低引脚数局限，36位的引脚排布刚好适配多数8位、16位并行总线加上电源、接地、预留信号引脚的布线需求，不用在板上布置多组低位数连接器，能大幅节省PCB板面的占用空间。从实际使用场景看，这类连接器常被用在需要频繁插拔维护的板卡连接位置，比如工控机的IO扩展板与核心板的对接、汽车电控单元内部信号板与功率驱动板的连接，相比焊接式的固定连接，直插结构可以在设备检修、模块更换时快速完成拆装，不用反复焊拆损伤PCB焊盘。从结构设计上看，这个连接器采用双排错位排布的插针结构，每排18根插针，插针采用圆柱形铜质基材，表面做镀金处理，既保证插合时的接触导通可靠性，也能在多次插拔后维持稳定的接触电阻，避免长期使用后出现氧化接触不良的问题。外部的绝缘基座采用耐高温的工程塑料注塑成型，基座两侧设计有定位挡边，在插合时可以和配套的母座形成导向限位，避免插针错位顶弯，同时基座的高度经过匹配设计，插合后两块PCB之间的间距可以保持在固定数值，不会因为连接器高度偏差导致板间元件干涉。安装边界方面，这类连接器的插针引脚间距采用标准的2.54mm行业通用间距，对应的PCB焊盘孔位可以直接沿用标准封装库的尺寸，不用单独定制封装，插针伸出基座焊接端的长度刚好适配1.6mm到2.0mm厚度的常规PCB板，过波峰焊时不会出现引脚过短透锡不良、或者过长焊后剪脚额外加工的问题。基座的整体宽度控制在两排插针外侧各留1mm的绝缘距离，满足强电弱电隔离的电气间隙要求，即使相邻引脚走不同电压等级的信号，也不会出现爬电击穿的风险。在实际选型建模时，需要特别注意插针的同轴度公差，每根插针相对于基座安装面的垂直度偏差不能超过0.1mm，否则在插合时会出现单根插针受力弯曲，导致接触失效，同时基座的定位槽尺寸要和配套母座的凸台尺寸做公差匹配，单边留0.05mm的装配间隙，既保证插合时导向顺畅，也不会因为间隙过大导致插合后连接器晃动，在振动工况下出现信号瞬断的问题。另外，插针与基座的结合位置设计有防松倒刺，压装入基座后可以承受至少5N的轴向拉脱力，避免在插拔过程中插针被从基座中带出，造成连接器报废。这类连接器的接触电阻设计值控制在20毫欧以内，额定电流可以达到每针1A，完全满足信号传输以及小功率供电的需求，绝缘电阻在常态下可以达到1000兆欧以上，满足工业级设备的电气安全要求。在三维建模过程中，需要重点还原插针的排布位置、基座的导向结构、焊接端的引脚长度，确保导出的工程图可以直接用于PCB封装设计以及整机装配时的干涉检查，尤其是在多层板堆叠的设备结构中，连接器的高度尺寸直接决定了板层之间的预留空间，建模时的尺寸偏差会直接导致后续装配时板间元件顶碰，造成整个结构设计返工。
