两英寸电气穿线导管接头结构设计

在工业电气布线、建筑配电管线布设场景中，这类两英寸规格的电气导管接头是管线衔接环节的核心基础部件，主要承担硬质电气导管的转向对接、端口密封防护功能，避免穿设的线缆在导管端口处被割损，同时阻隔外部粉尘、水汽进入导管内部，保障线缆布设后的长期运行稳定性。从实际工程应用来看，这类接头常出现在厂房明装电气管线、设备配套电气走线系统、户外配电管线转角位置，适配两英寸公称直径的硬质电气导管，安装时无需额外焊接工序，仅需通过导管端口的螺纹配合或者卡扣压接即可完成固定，大幅降低现场布线的施工难度。

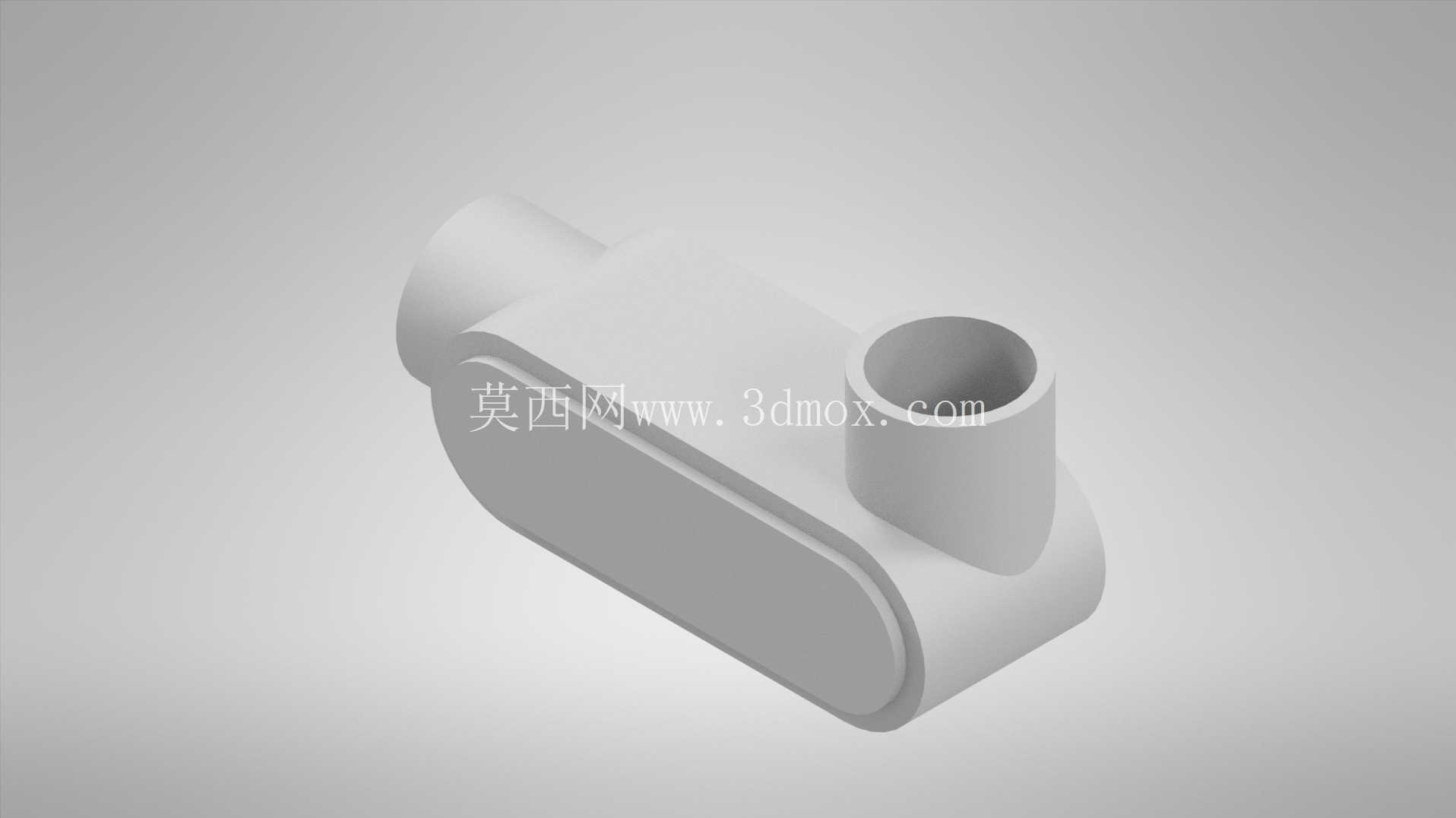

从结构设计层面拆解，该接头采用一体成型的流线型壳体结构，主体段为长圆形过渡腔体，一端设置同轴线的圆柱对接接口，侧部垂直引出另一路圆柱对接接口，形成90度转向的三通式衔接结构？不对，仔细看结构是两路接口，一路沿主体长轴方向延伸，另一路垂直于主体平面向上引出，属于异向转接接头，腔体内部做了平滑圆弧过渡，没有尖锐的直角棱边，线缆穿设时不会出现卡滞、刮破绝缘层的问题。壳体外部的过渡圆角全部做了R角处理，没有应力集中的尖角位置，在采用注塑或者压铸工艺生产时，能够有效降低成型过程中的内应力，避免长期使用过程中出现壳体开裂的问题。

关于安装边界与尺寸适配，该接头的两个对接端口内径严格匹配两英寸电气导管的外径公差，端口位置预留了标准的压接或者螺纹配合余量，安装时插入导管后，通过配套的锁母或者压接环即可完成固定，整体安装后突出安装面的高度不超过侧部接口的顶端高度，主体长圆形结构的宽度控制在单根导管直径的1.5倍左右，在多排管线并列布设时，能够有效节省安装空间，不会出现相邻接头干涉的问题。主体腔体的内部通径完全满足对应规格导管的穿线容量要求，不会因为接头位置的通径缩减导致穿线难度上升，也不会影响后续线缆更换时的抽拉操作。

从功能特性来看，该接头的壳体壁厚经过核算，能够满足普通工业场景下的抗挤压、抗冲击要求，在明装布设时，即使受到轻微的外力碰撞，也不会出现壳体变形挤压内部线缆的问题。接口位置的配合面做了精度控制，安装后能够实现稳定的密封效果，在普通户外场景下使用时，可以阻挡雨水、扬尘进入导管内部，避免线缆长期处于潮湿多尘环境中出现绝缘老化加速的问题。整体结构没有多余的冗余设计，所有曲面过渡都服务于穿线顺畅性与结构强度需求，没有为了外观额外增加无功能的凸起或者凹槽，既降低了生产成型的难度，也避免了凹槽位置积灰积污难以清理的问题。

在建模实现过程中，这类零件的核心难点在于腔体内部的过渡曲面构建，需要保证两个接口的内圆柱面与主体腔体的曲面完全顺滑衔接，不能出现台阶或者曲面褶皱，否则实际生产出的零件内部会有凸起棱边，穿线时会刮损线缆绝缘层。建模时优先采用整体抽壳的思路，先构建外部的整体实体轮廓，处理好所有外部圆角后再统一抽壳，最后对接口位置的配合面做公差修正，能够有效保证内部曲面的顺滑度，同时保证壳体壁厚的均匀性，避免出现壁厚差异过大导致的成型缩痕问题。另外两个接口的同轴度、垂直度需要严格控制，保证现场安装时能够与导管顺利对接，不会出现接口歪斜导致的安装应力，长期使用后也不会出现接口松脱的问题。
