SOP7封装集成电路三维结构设计

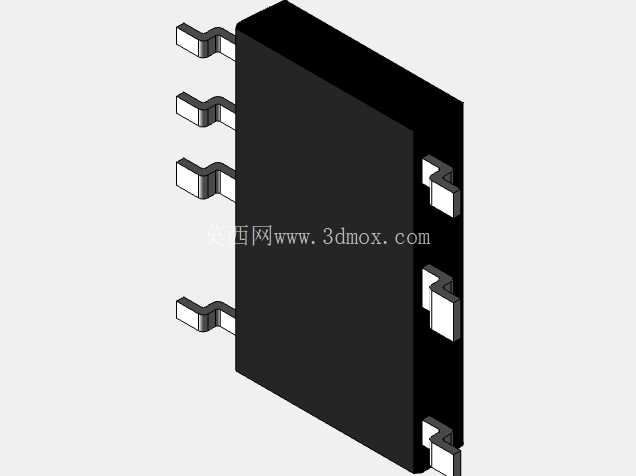

在消费电子、工业控制板卡的PCB布局设计环节，表面贴装类集成电路的封装三维模型是结构干涉校验、装配工艺验证的核心参考要素，本次呈现的SOP7封装IC三维结构，完全贴合量产封装的实际尺寸公差与外形特征，可直接导入各类PCB设计软件、结构装配环境完成前置校验。从实际应用场景来看，这类小外形封装的集成电路常被布置在电源管理模块、信号采集前端的板卡区域，周边往往排布贴片电容、电阻、接插件等高密度元器件，若封装模型的引脚共面度、本体突出尺寸存在偏差，极易在SMT回流焊阶段出现虚焊、引脚桥接，或是在整机装配时和周边结构件、散热片产生硬干涉，因此建模阶段的尺寸还原度直接决定了前期设计验证的有效性。

设计过程中优先还原了封装本体的黑色塑封实体特征，本体边缘的脱模斜度、塑封表面的平整区域都按照实际量产封装的工艺特征做了还原，没有做过度的简化处理，避免在结构校验时出现尺寸误判。引脚部分采用了鸥翼式成型结构，每一个引脚的弯折角度、伸出长度、引脚厚度都严格对应SOP7封装的行业通用公差范围，引脚末端的共面度控制在0.1mm以内，和SMT贴片工艺的实际贴装精度要求匹配，在做焊盘对齐模拟、钢网开孔匹配验证时，可直接通过模型测量引脚和焊盘的接触面积，提前预判焊接风险。

从安装边界来看，该封装的本体长度、宽度、高度尺寸完全适配常规0.65mm引脚间距的SOP封装布局规范，引脚向外伸出的长度预留了足够的焊盘焊接空间，本体底部和PCB表面的间隙高度符合表面贴装元器件的安装要求，既不会因为间隙过小导致焊锡无法浸润引脚根部，也不会因为间隙过大造成贴片时引脚偏移。建模时特意保留了引脚和塑封本体结合处的台阶特征，这部分结构是封装塑封工艺的必然结构，在做三防漆涂覆模拟、散热路径分析时，该特征会直接影响涂覆厚度、热传导路径的计算结果，若省略该特征会导致仿真结果和实际量产状态出现偏差。

在板级装配的实际使用中，这类7引脚的SOP封装IC常承担小功率信号处理、低压电源管控的功能，工作时的发热功率较低，一般不需要额外加装散热片，因此模型本体没有预留散热片安装的卡扣或粘接区域，完全匹配无散热辅助的安装场景。引脚的排布顺序严格对应封装的引脚定义顺序，在三维装配环境中可直接通过引脚位置核对丝印标识的摆放方向，避免出现PCB封装画反导致的元器件贴装反向问题，这也是三维封装模型在设计校验阶段的核心作用之一——相比二维的封装焊盘图形，三维模型可直观呈现元器件的摆放方向、本体高度，在做整机内部堆叠时，可快速核对该IC和上方屏蔽罩、结构壳体的安全距离，尤其是在超薄类电子产品的板卡设计中，0.1mm的高度偏差就可能导致壳体顶住元器件造成焊接失效，精准的三维模型可在设计阶段就规避这类问题。

建模过程中对塑封本体的边角做了微小的圆角处理，还原实际塑封件的注塑边角特征，没有采用尖锐直角的简化建模方式，这一细节在做自动化贴装的吸嘴吸附模拟时尤为重要，尖锐直角的模型会导致吸嘴吸附路径的碰撞检测出现误报，而还原真实圆角特征后，可准确模拟吸嘴下压吸附的全过程，验证贴装工序的动作可行性。引脚的金属部分表面没有做多余的纹理处理，保持金属冲压件的平整特征，和实际元器件的引脚镀层表面状态一致，在做视觉检测的模拟编程时，可直接调用该模型生成视觉识别的特征模板，提前调试AOI检测的参数范围。
