工业视觉检测用方形相机结构设计

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1201680
  • 工业视觉检测用方形相机结构设计
  • 工业视觉检测用方形相机结构设计

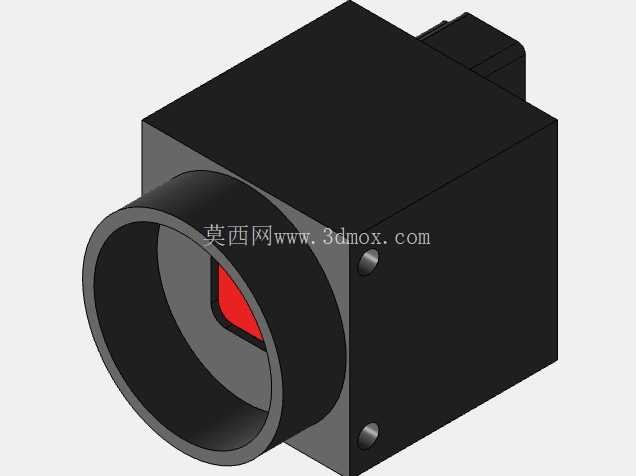

做自动化产线视觉工位的结构适配时,最先要卡的就是这类方形工业相机的安装边界,它的方正壳体不像筒形相机那样需要额外做抱箍固定,四个角预留的沉头孔可以直接锁在安装支架或者设备立板上,不用额外设计转接件,能省不少工位布局的空间。这类相机最常出现在汽车冲压件的在线检测工位,不管是冲压后的料边尺寸检测、冲孔位置度校验,还是零件表面的压伤、缺料缺陷识别,都需要靠它搭配不同焦距的工业镜头完成图像采集,壳体前端的C/CS接口螺纹做了同轴度公差约束,保证镜头拧上之后光轴和成像靶面完全垂直,不会出现画面一侧虚焦的问题,这一点在做高精度尺寸检测的时候尤其重要,差0.1度的光轴偏斜,在大视场下就会带来零点几毫米的检测误差,直接影响冲压件的合格判定。

从结构设计的逻辑来看,整个壳体采用分体式拼接结构,主体的方形仓体用来容纳成像电路板、感光芯片和供电通讯模块,后端凸起的小块是接口仓,用来引出电源和网线接口,不用在主壳体侧面开槽走线,能更好地保证壳体的防护性能,车间里冲压工位难免有切削液雾气、金属粉尘飘溢,接缝处做的密封槽可以贴泡棉密封条,达到IP40以上的防护等级,避免粉尘落到感光芯片表面形成暗点,影响成像质量。壳体侧面的两个固定顶丝,是用来锁紧内部的电路板安装架的,调试的时候可以松开顶丝微调感光芯片的前后位置,适配不同后截距的镜头,不用反复拧动镜头调焦,对于固定工位的检测场景来说,一次调试到位之后锁死顶丝,就能避免设备运行过程中的震动导致焦距偏移。

尺寸设计上,主体的方形截面边长控制在29mm左右,整体长度不含镜头和后端接口的话大概40mm,属于小型化的工业相机规格,不管是装在冲压机械手的末端执行器上跟着机械手移动拍照,还是装在产线两侧的固定支架上做静态检测,都不会和周边的工装、传输带产生干涉。前端的镜头安装座做了突出的台阶设计,比壳体主体高出5mm左右,一方面是给接口螺纹留出足够的啮合长度,保证大重量镜头装上去之后不会因为设备震动出现松脱,另一方面也能在镜头和壳体之间留出一圈间隙,方便装环形光源的时候做固定,不用额外做光源的转接支架,直接套在镜头座上用顶丝锁紧就行。

实际做三维建模的时候,要特别注意几个配合面的公差:首先是镜头安装螺纹和成像芯片安装面的垂直度,必须控制在0.02mm以内,不然大光圈镜头的边缘分辨率会直接下降;其次是壳体四个安装孔的位置度,要和行业通用的安装支架孔位匹配,不然用户买回去装不上,还要重新打孔;最后是内部腔体的尺寸,要给电路板上的电容、接插件留出至少1mm的安全间隙,避免组装的时候压坏电子元件,同时也要控制整体壁厚,主体壁厚2mm就足够保证结构强度,做铝合金阳极氧化处理之后,既能屏蔽外部的电磁干扰,避免车间里的伺服电机、变频器产生的电磁噪声影响图像传输,也能加快内部芯片的散热,长时间连续运行的时候,壳体表面温度不会超过45度,保证成像的稳定性,不会因为温度漂移出现画面噪点增多的问题。

在冲压车间的实际应用里,这类相机往往要配合光源、光电传感器一起工作,当冲压件传输到检测位的时候,光电传感器触发相机拍照,图像传输到工控机里做算法处理,几毫秒就能完成一个零件的检测,比人工目视检测的效率高几十倍,而且不会出现人工疲劳导致的漏检。它的方形外壳设计还有一个好处,就是多相机并排安装的时候,可以紧紧贴在一起布置,不会像圆形相机那样出现圆弧面干涉,在需要多视角拼接检测的工位,比如冲压件的多个侧面同时检测,就能把多个相机紧凑安装,缩小整个检测工位的占地面积,对于车间里本来就紧张的设备布局空间来说,这一点非常实用。建模的时候还要注意后端接口的避让空间,接口仓的尺寸要留够,保证网线和电源线插上去之后,弯折半径不会小于线材的允许值,避免长期使用之后线材内部断线,导致设备通讯中断,影响产线的正常运行。
