可调式传感器安装固定夹紧支架

这类夹紧式支架主要应用在工业自动化产线、检测工位、设备改装升级的场景中，核心作用是给圆柱型传感器提供可靠的安装点位，同时保留位置调整的余量，解决现场安装时传感器对位难、后期维护调校不便的问题。很多现场做设备改造的工程师都遇到过，传感器安装位如果做死，一旦产线工件位置出现微小偏移，或者传感器检测距离有偏差，就要重新打孔攻丝，不仅耽误产线调试进度，反复加工还会破坏安装面的结构强度，这种开口夹紧式的结构就是针对这类痛点设计的。

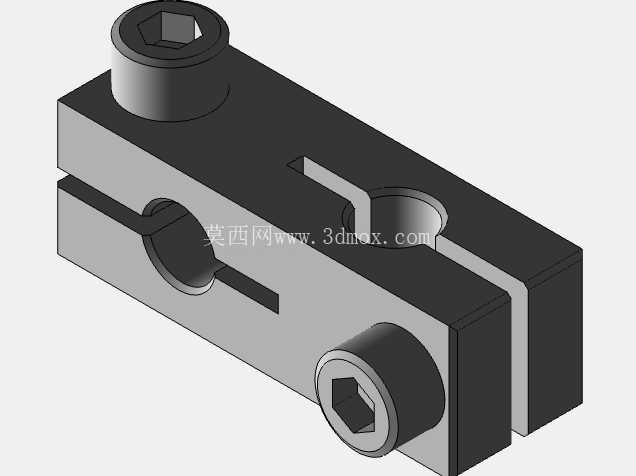

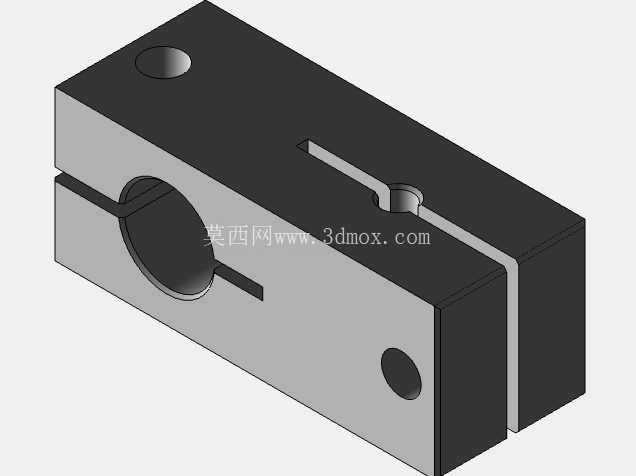

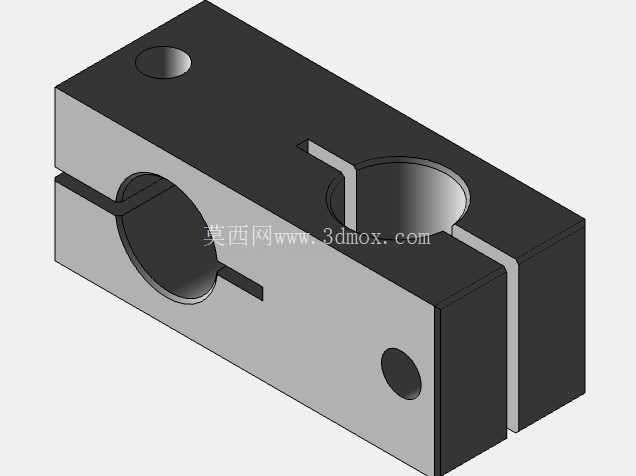

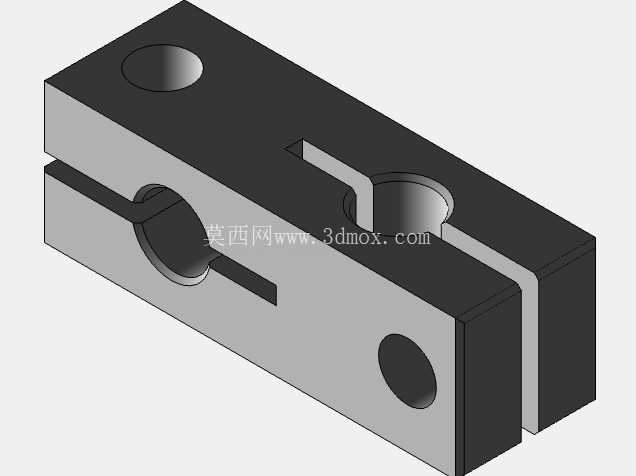

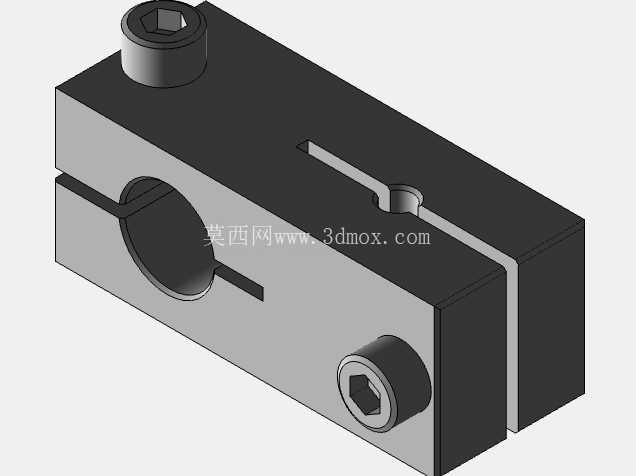

从结构功能来看，主体采用方块式基体，开设两个垂直交叉的贯通圆孔，分别用来穿装传感器本体和安装固定导杆，两个孔位都对应开了轴向的收缩缝隙，配合基体侧面的锁紧螺钉孔，拧紧螺钉的时候缝隙收缩，就能同时抱紧孔内的圆柱件，不需要额外做轴肩定位或者键槽防转，靠抱紧摩擦力就能实现位置固定。这种结构的好处是，松开螺钉的时候，传感器可以沿着自身安装孔的轴向前后调整检测距离，也可以绕孔轴线旋转调整检测面的朝向，同时整个支架还能沿着固定导杆的轴向滑动调整整体安装高度，甚至可以绕导杆旋转调整水平方向的检测角度，一个支架就能实现四个自由度的位置调整，完全覆盖现场安装时的对位需求，不需要额外做转接板或者调整垫片。

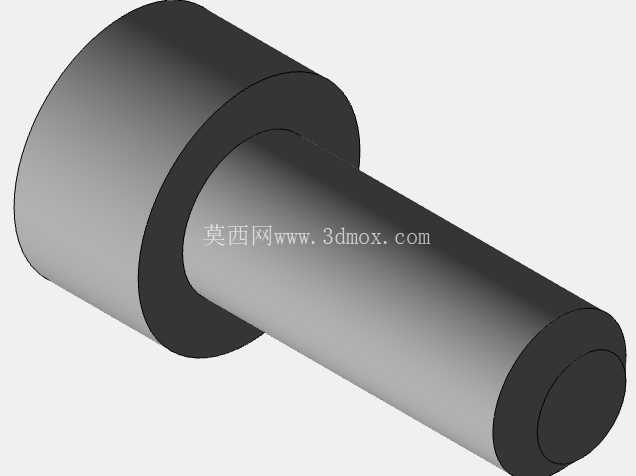

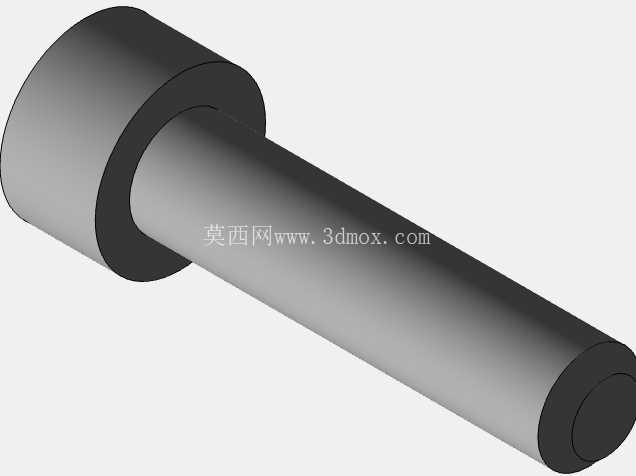

设计思路上没有采用复杂的拼接结构，整体用整块型材加工而成，基体的方块外形在安装时可以直接靠在安装基准面上，不需要额外做定位凸台，平面贴合就能保证安装的垂直度，避免支架倾斜导致传感器检测角度偏差。锁紧螺钉采用内六角圆柱头螺钉，对应的螺钉孔做了沉头设计，螺钉拧紧后头部不会突出基体表面，不会和周边的管线、其他结构件产生干涉。两个贯通孔的孔径公差按照过渡配合设计，收缩缝隙的宽度控制在1.5-2mm，既保证锁紧时有足够的收缩量抱紧圆柱件，又不会因为缝隙过大导致孔的圆度超差，出现夹不紧或者抱紧后传感器轴线偏移的问题。基体四个边角做了小尺寸的倒角处理，避免安装时锐边划伤操作人员或者划破传感器线缆外皮。

安装边界方面，这类支架的外形尺寸属于紧凑型设计，基体的长宽高尺寸控制在小规格范围内，不会占用过多的安装空间，适合在设备内部空间局促的检测点位使用。安装时只需要一根对应直径的光轴作为固定导杆，就可以把支架固定在任意需要的位置，不需要在设备壁板上开复杂的安装孔，甚至可以直接利用设备上已有的导杆、杆件结构做固定，大幅降低现场安装的加工工作量。需要注意的是，安装时要先调整好传感器的检测位置和角度，再交替拧紧两个锁紧螺钉，避免单侧拧紧导致孔位偏斜，影响传感器的检测精度；如果是在振动较大的设备上使用，可以在螺钉上加装防松垫圈，避免长期运行后螺钉松动导致传感器位置偏移。这种结构的支架对不同直径的圆柱型传感器适配性很强，只要传感器外径和安装孔直径匹配，不管是光电传感器、接近开关还是小型的位移传感器都可以使用，不需要针对不同型号的传感器单独设计安装座，能大幅减少非标设计的工作量，也能降低备件的储备种类。
