做车间临时供电布局、设备测试工位接电改造的时候,这类多插孔集成排插是绕不开的基础配件,这次建模的六位插孔排插,完全是按照工业现场实际使用的工况倒推结构细节的。先从安装边界说起,整体壳体采用长方体立式布局,背部预留了标准导轨卡扣的安装位,既可以直接卡在电气柜内的DIN导轨上做柜内供电分路,也能通过背部的挂孔固定在墙面、设备机架侧面,壳体侧边做了圆弧过渡处理,不会像直角壳体那样在安装、挪动时刮伤线缆绝缘层或者操作人员的手部,整体厚度控制在合理范围,不会在柜内占用过多纵深空间,给周边的走线、端子排预留足够的操作间隙。

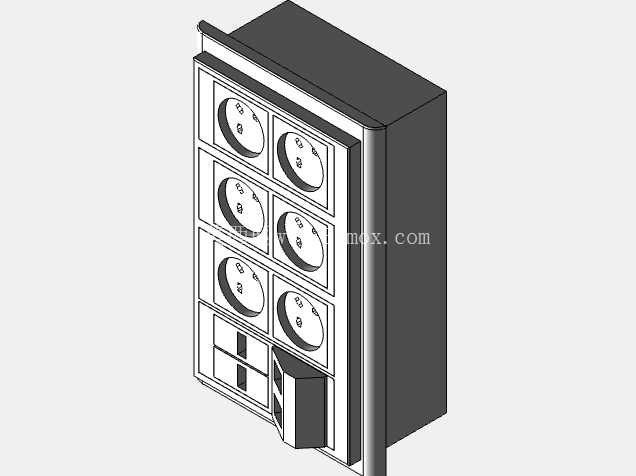

插孔布局上采用三行两列的排布方式,每个插孔之间的间距做了专门的放大处理,避免相邻插头插入时出现互相干涉的情况——之前现场用的普通民用排插经常遇到大体积电源适配器插上之后挡住旁边插孔的问题,这次建模时特意把相邻插孔的中心距拉大到足够尺寸,哪怕是带外壳的工业插头、电源模块插头同时插入,也不会出现卡位的情况。下方集成了两个两孔备用插孔和独立的电源分控模块区域,分控模块的凸起高度做了限制,不会突出壳体太多,避免搬运过程中磕碰导致开关误触发,同时按键的按压行程做了适配,戴劳保手套操作的时候也能清晰感受到按压反馈,不会出现按不动或者误触的情况。
壳体的结构设计上,上下壳采用卡扣加隐藏式螺丝的固定方式,卡扣沿着壳体侧边均匀分布,保证合模之后的缝隙均匀,不会出现翘边的情况,隐藏式螺丝孔位在壳体背部,安装之后从正面看不到螺丝,既保证外观的整体性,也避免螺丝外露积灰、锈蚀带来的安全隐患。插孔内部的铜件接触片结构在建模时也做了还原,采用夹片式设计,接触面积比普通弹片结构更大,大电流通过时的发热更低,适配工业现场偶尔的短时过载用电需求,铜件的固定卡槽直接做在壳体内部的筋位上,不需要额外的固定件,装配的时候直接把铜件卡入筋位即可,减少装配工序的同时也避免长期使用后铜件移位导致的接触不良。
实际应用场景里,这类排插既可以用在生产车间的测试工位,给测试仪器、电动工具提供多路供电接口,也可以集成在非标自动化设备的电气柜内部,给柜内的散热风扇、照明模块、辅助传感器提供供电分路,甚至在临时展会、户外作业的临时供电场景下,立式的结构也能直接放置在桌面或者地面,不需要额外的固定支架。建模的时候特意把壳体的壁厚做了均匀处理,所有转角位置都做了工艺圆角,不管是后续做注塑开模还是3D打印手板验证,都不会出现壁厚不均导致的缩痕、应力集中问题,壳体表面预留了丝印标识的平面区域,可以后续标注插孔的额定参数、警示标识,不需要额外做凸起或者凹槽,丝印之后的标识平整不容易被磨掉。
线缆引出位置在壳体的侧下方,做了防弯折的护套结构,护套和壳体的衔接处做了密封槽,哪怕是在有少量粉尘、溅水的工况下使用,也能避免杂物从线缆进线位置进入壳体内部造成短路,护套的硬度做了适配,线缆反复弯折的时候不会出现护套断裂、线缆外皮破损的情况。内部的走线空间做了合理规划,铜件之间的连接导线走专门的走线槽,和壳体的固定筋位错开,避免装配的时候导线被壳体压破绝缘层,火线、零线、地线的走线位置分别做了隔离筋,哪怕导线绝缘层出现破损,也不会直接出现短路的情况,提升使用的安全系数。
