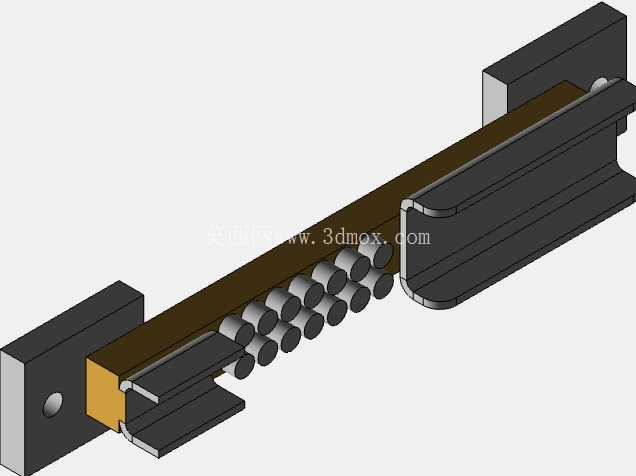

在汽车整车电气回路的搭建过程中,接地模块是保障整车电磁兼容、避免信号干扰、确保大电流回路可靠导通的核心连接件,这类部件多布置在车身钣金与线束总成的衔接位置,既要适配车身钣金的安装孔位公差,也要兼顾多路线束接地端的汇接需求,避免不同回路接地电位差引发的传感器信号漂移、电控单元误触发等实车故障。从结构设计逻辑来看,这款接地模块采用长条形汇流排作为导电主体,一端设置带安装孔的固定端板,可通过螺栓直接锁附在车身预先冲压成型的接地凸焊螺母位置,固定端板与汇流排的衔接处做了折弯让位设计,能够避开车身钣金的冲压加强筋,保证安装面完全贴合,降低接触电阻。汇流排主体采用U型槽式结构,槽体内部排布多组圆柱形压接端子位,每一个端子位对应一路线束的接地端,压接时可通过专用工装将端子与汇流排压合为一体,避免车辆行驶过程中振动引发的端子松脱,U型槽的侧壁做了翻边强化处理,既提升了汇流排整体的结构刚度,避免长尺寸部件在运输、装配过程中发生弯折变形,也能在压接端子时起到定位导向作用,提升产线装配的效率。考虑到汽车机舱、底盘等安装位置存在泥水、盐雾侵蚀的风险,汇流排表面采用镀锡处理,固定端板与汇流排的衔接位置做了密封胶填充的结构预留,装配后可打胶密封,避免水汽从衔接缝隙进入造成接触面氧化,长期使用后仍能保持稳定的低电阻导通状态。从安装边界来看,固定端板的安装孔采用标准圆孔设计,适配整车通用的M6接地螺栓,端板厚度控制在2.5mm,既保证螺栓锁附时的结构强度,不会因扭矩过大造成端板变形,也不会占用过多的安装空间。汇流排的总长度可根据实际接线路数调整,这款模型对应的12路接地方案,总长度控制在120mm左右,U型槽的宽度为15mm,能够适配线径2.5平方到6平方的车载线束接地端子,端子排布间距为8mm,满足压接工艺的操作空间要求,不会出现相邻端子压接时干涉的问题。在实际装车场景中,这类接地模块常应用在仪表板线束总成、机舱线束总成、底盘线束总成的接地点位,相比传统的单路接地螺栓结构,汇流排式的接地模块能够将同区域的多路线束接地端集中布置,减少车身接地凸焊螺母的焊接数量,降低白车身焊接工序的复杂度,同时集中式的布置也方便后续售后检修时快速排查接地故障。设计过程中需要重点考量的是汇流排的载流能力,根据不同回路的电流总和计算汇流排的导体截面积,这款模型对应的汇流排导体截面积为18平方毫米,能够满足总电流60A以内的接地回路需求,覆盖常规乘用车的仪表板、座舱区域的接地负载要求。另外,模块末端设置了卡扣式限位结构,装配完成后可卡在车身钣金的预留卡槽内,避免长条形汇流排的悬臂端在车辆振动时发生晃动,与周边线束、钣金产生摩擦造成线束绝缘层破损。端子压接位的圆柱形凸台结构,在压接时会产生塑性变形,将端子牢牢嵌在凸台位置,相比平面焊接的接地结构,这种机械压接的方式不存在虚焊、焊层脱落的风险,抗振动性能更好,能够满足整车全生命周期的使用要求。在建模过程中,需要重点还原固定端板的安装孔位置度、U型槽的内壁尺寸精度、端子凸台的排布间距,这些尺寸直接影响后续模具开发、零件冲压以及产线装配的适配性,尤其是固定端板与汇流排的折弯角度,需要严格匹配车身安装面的角度,避免装配时出现贴合间隙导致接触电阻超标。
