杰纳森GV-5太阳能充电控制器结构设计

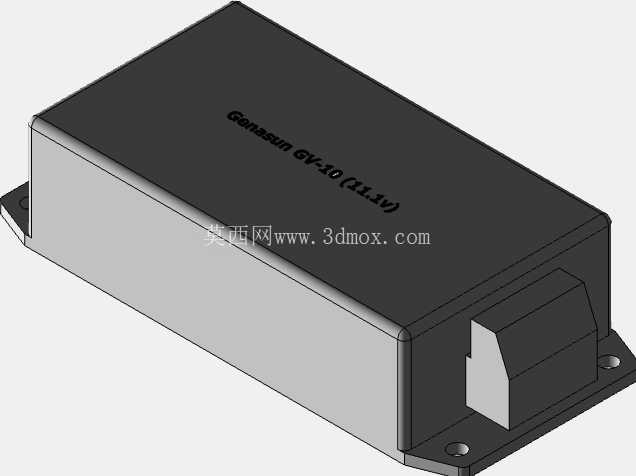

这款太阳能充电控制器的三维结构设计，首先围绕离网光伏供电场景的实际安装需求展开，在户外小型光伏系统、车载光伏补电、便携太阳能供电单元这类应用场景中，这类控制器承担着光伏板输入功率调节、蓄电池充放电管控、负载供电稳压的核心作用，是连接光伏组件、储能电池与用电负载的关键中间设备。从结构设计思路来看，整体采用封闭式金属壳体搭配安装法兰边的方案，壳体主体做了等壁厚的折边拼接设计，上盖与下壳的配合面预留了密封胶条的安装槽位，能够满足户外使用时的防尘防溅要求，避免野外环境中的沙尘、凝露侵入内部电路板造成元器件短路失效。壳体侧面预留的接线端口做了内凹式防护设计，接线端子安装位与壳体内部的电路板固定柱做了位置对应，装配时不需要额外调整线束走向，能够直接完成端子与电路板的插接，减少装配工序中的线束整理工作量。底部的安装法兰边与壳体主体做了一体化折弯成型，两个安装孔的孔位公差按照通用电气设备安装标准设定，能够适配常见的设备舱内安装螺柱间距，不需要额外制作转接安装板，在车载安装、机柜内固定、户外壁挂安装时都能直接对位固定。外形尺寸方面，整体采用长方体紧凑布局，长度方向预留了足够的内部空间来容纳功率管的散热片，宽度方向控制在较小尺寸，能够在狭窄的设备舱缝隙中完成安装，高度方向则根据内部电解电容、接线端子的最高元器件尺寸做了冗余预留，避免上盖装配时挤压内部元器件造成引脚脱焊。壳体上表面的标识区域做了微凹的激光打标位，不需要额外粘贴铭牌标签，避免户外长期使用时标签脱落、字迹模糊的问题，标识内容直接标注设备型号与核心参数，现场运维人员不需要拆开壳体就能快速识别设备规格。在结构细节处理上，壳体的所有棱角都做了小圆角过渡，避免装配和运维过程中锋利的边角划伤操作人员，内部的电路板固定柱采用了与壳体一体成型的凸柱设计，柱端预留了自攻螺丝的导向孔，不需要额外压装铜螺母，既降低了零件加工成本，也能保证电路板固定后的平整度，避免电路板受挤压变形导致元器件虚焊。接线端口的防护凸台高度高于端子接线后的最高点，能够在设备意外磕碰时保护接线端子不会受外力变形，同时端口处预留了防水格兰头的安装螺纹，用户可以根据现场使用环境选择是否加装防水接头，满足不同防护等级的使用需求。从实际使用的角度出发，这款控制器的结构设计充分考虑了不同应用场景的安装兼容性，不管是集成在小型离网光伏系统的控制箱内，还是单独作为独立控制单元安装在光伏支架背面，都能通过底部的法兰边快速完成固定，壳体的金属材质本身也能起到一定的电磁屏蔽作用，减少外界电磁干扰对内部控制电路的影响，保证充电控制过程的稳定性，避免出现充放电管控逻辑紊乱导致的蓄电池过充、过放问题，延长储能电池的实际使用寿命。
