欧司朗三灯珠带引线LED照明模组结构

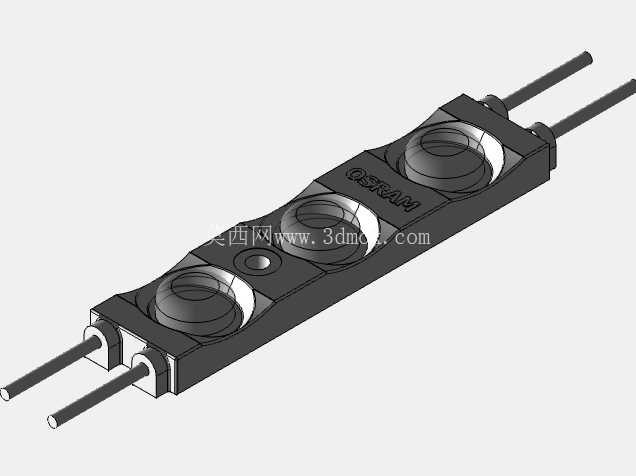

在车载照明、工业设备信号指示、小型背光模组的配套结构设计中，这类带三颗灯珠的长条型LED模组是非常常见的标准化发光单元，很多做设备内饰照明、车灯辅助光源、工控面板状态指示的结构工程师，在选型或者做配套安装结构的时候，都需要精准的三维数模来核对安装位、避让空间以及接线走向。这个模组的整体结构采用长条式一体化基座设计，基座上集成了三颗独立的LED发光单元，每颗灯珠上方都配置了独立的聚光透镜，透镜和基座采用卡扣式的装配结构，不需要额外的紧固件就能完成透镜的固定，既减少了装配工序，也能保证透镜和灯珠的同轴度，避免出现光斑偏移的问题。

从实际使用场景来看，这类模组常被用在汽车内饰的氛围灯条、车门迎宾灯的辅助发光单元、工业控制柜的状态指示条、小型设备的工作照明补光位置，因为采用了三颗灯珠串联排布的结构，发光的均匀度比单颗大角度LED更好，配合两侧伸出的引线，不需要额外做接线端子的焊接预留，直接可以对接设备内部的供电线路，减少了现场装配的工作量。设计的时候，基座的两端做了圆弧过渡处理，没有尖锐的棱角，在安装到内饰件或者薄壁设备外壳的时候，不会刮伤配套的塑料件或者线束绝缘层，基座中间位置预留了一个小型的定位孔，安装的时候可以先通过定位孔做预固定，再打胶或者用微型螺丝锁紧，避免装配过程中模组出现偏移，导致发光角度偏离设计要求。

从安装边界来看，这个模组的整体厚度控制得比较薄，透镜凸起的高度和基座的厚度比例经过优化，在狭小的安装空间里也能布置，比如汽车门板的内饰夹层厚度通常只有不到10mm，这个模组的整体厚度刚好能适配这类狭小空间，不需要额外做内饰件的让位改造。两侧的引线从基座两端的出线口伸出，出线口位置做了应力释放的倒角结构，引线在反复弯折或者拉扯的时候，不会在根部出现断线的问题，这一点在车载应用场景里尤其重要，因为车辆行驶过程中会持续产生振动，引线根部如果没有应力释放结构，很容易在长期振动后出现线芯断裂，导致模组失效。

三颗灯珠在基座上采用等间距排布，相邻灯珠的中心距经过光学模拟验证，在距离发光面20mm的位置，三个灯珠的光斑刚好能衔接成连续的光带，不会出现明显的暗区，也不会因为光斑重叠导致局部亮度过高。基座的材质采用耐高温的工程塑料，能够承受LED灯珠长期工作产生的热量，不会因为持续高温出现基座变形、透镜移位的问题，透镜采用光学级的透明材质，透光率高，长期使用也不容易出现发黄雾化的问题，能保证发光效率的稳定性。

在做配套结构设计的时候，用这个三维数模可以直接提取安装面的轮廓尺寸，定位孔的位置和直径，引线的出线方向和直径，提前在配套的安装基座上做好对应的卡槽、定位柱和引线过孔，不需要反复打样核对尺寸，能大幅缩短结构设计的周期。比如在做汽车冲压模具对应的内饰件安装位设计时，可以直接把这个数模导入装配体，核对模组和周边钣金件、塑料件的间隙，预留足够的散热空间，避免因为间隙不足导致热量堆积，影响LED的使用寿命。另外，模组的两端引线长度有足够的冗余，在实际装配的时候可以根据内部走线的需求裁剪合适的长度，不需要额外延长接线，减少了接线节点，也降低了线路故障的概率。

从功能特性上来说，这个模组属于标准化的发光组件，不需要额外搭配驱动电路，直接匹配对应的额定电压就能工作，对于设备厂商来说，可以直接采购成品模组进行装配，不需要自己做灯珠焊接、透镜装配的工序，能有效降低生产环节的复杂度。在三维建模的过程中，这个数模完整还原了透镜的曲面造型、基座的卡扣结构、引线的出线位置，甚至基座表面的品牌标识位置都做了还原，在做产品渲染或者装配验证的时候，能完全还原真实产品的外观和装配关系，不会出现数模和实物尺寸不符导致的装配干涉问题。很多工程师在做这类小型电子配件的结构设计时，经常会因为忽略了引线的弯折半径、透镜的凸起高度，导致实际装配的时候出现盖不上外壳、引线被压断的问题，用精准的三维数模做前期的装配验证，就能提前规避这类问题，减少试错成本。
