自制按压式自锁按钮结构三维设计

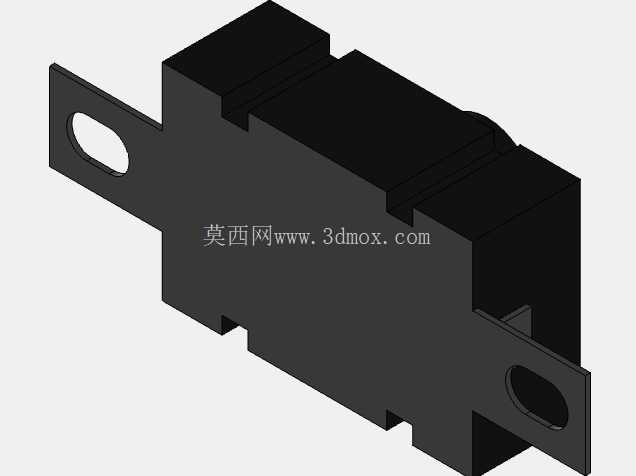

这款按压式自锁按钮的三维结构设计，核心围绕小型电子设备、低压控制回路的通断操作需求展开，日常在手持小家电、桌面数码配件、小型工控终端的面板控制场景中十分常见，用户通过单次按压实现回路接通并保持导通状态，再次按压即可断开回路，无需持续施加按压力度维持工作状态，操作反馈清晰，适配多数需要单次触发保持工况的控制场景。从结构设计逻辑来看，整体采用方块式主体基座搭配两侧延伸安装耳的布局，主体外壳为绝缘材质腔体，内部容纳自锁簧片、动触头、静触头、复位弹性件以及按压传动柱，顶部的圆形按压帽高出主体基座上表面，预留足够的按压行程空间，按压帽边缘做了微小的圆角过渡，避免按压操作时硌手，同时也能减少日常使用中的磕碰损伤。两侧的安装耳采用平直金属片结构，与主体基座一体装配固定，每个安装耳上开有一个圆形安装通孔，孔位边缘做了去毛刺处理，安装时可通过M2规格的螺丝直接穿过通孔固定在设备面板或者PCB板的对应安装位上，安装耳的平面度控制在0.1mm以内，保证安装后按钮主体不会出现歪斜，按压动作不会卡滞。设计过程中重点考量了按压行程与自锁触发的匹配关系，按压总行程控制在2.5mm左右，其中前1mm为自由空程，避免日常轻微触碰导致误触发，中间1mm为触头接触行程，保证动静触头之间有足够的接触压力，降低接触电阻，最后0.5mm为自锁锁止行程，到位后会有清晰的卡扣反馈感，让操作者明确感知到开关已经切换到导通状态。内部的自锁结构采用经典的心形槽锁止机构，搭配弹性金属卡销，结构简单可靠，锁止状态下可以承受5N以内的纵向拉力不会松脱，满足日常使用中的抗振动需求，不会因为设备运输或者使用中的轻微震动导致开关状态意外切换。触头部分采用银合金触点材质，接触电阻小于50毫欧，可以承载最高3A的直流负载，适配多数低压小功率设备的控制需求，触头之间的绝缘间隙大于1mm，满足基础的电气绝缘安全要求。主体外壳的壁厚均匀控制在1.2mm，既保证了外壳的结构强度，在10N的侧向挤压力下不会出现开裂变形，也不会因为壁厚过大导致整体尺寸冗余，整体外形尺寸控制在长18mm、宽10mm、高12mm的范围内，安装耳的总宽度为22mm，两个安装孔的中心距为16mm，适配多数小型设备的面板开孔预留空间，安装时不需要额外设计复杂的固定结构，直接通过两侧耳片锁付即可完成固定，装配效率高。在建模过程中对各个活动部件的配合间隙做了精准预留，按压柱与外壳导向孔之间的单边间隙为0.05mm，既保证按压动作顺滑无卡滞，也不会因为间隙过大导致按压柱晃动，影响操作手感；内部卡销与心形槽的配合间隙控制在0.03mm，保证锁止和解锁动作顺畅，不会出现卡滞或者无法锁止的问题。同时对所有的棱角位置都做了R0.2以上的圆角处理，避免注塑生产时出现应力集中，也能减少装配过程中划伤操作人员或者线材绝缘层的风险。这款按钮的结构设计没有采用复杂的异形结构，所有零部件都适配常规的注塑、冲压加工工艺，量产时模具结构简单，生产良率高，零部件之间的装配采用卡扣加少量超声波焊接的方式，不需要额外的螺丝固定，整体装配工序少，适合大批量生产应用。实际使用中，这类按钮常被用在手电筒、小型排插、桌面小风扇、蓝牙音箱等产品的电源控制位置，相比无锁的轻触开关，自锁结构不需要额外的电路维持导通状态，可以简化配套电路的设计，降低整体产品的成本，同时机械锁止的结构可靠性更高，不会因为电路干扰出现状态误切换的问题。
