老式微波炉用T170白炽照明灯泡结构

在家用及商用老式微波炉的腔体内部，这类白炽照明灯泡是承担腔体内部工况可视化的核心小部件，日常使用中用户透过炉门观察食物加热状态、判断加热进程，都依赖该部件提供的稳定照明，其安装位置通常位于微波炉腔体侧上方的预留安装位，避开微波直射的核心加热区域，同时兼顾照明覆盖范围，避免出现腔体内部照明死角。从实际使用场景来看，这类灯泡需要耐受微波炉工作时的腔体高温、烹饪过程中产生的蒸汽侵蚀，同时还要适配微波炉内部的电气安全间隙要求，不能出现高压爬电、结构松脱的问题，毕竟微波炉属于带高压工作回路的家电产品，任何小部件的结构失效都可能引发安全隐患。

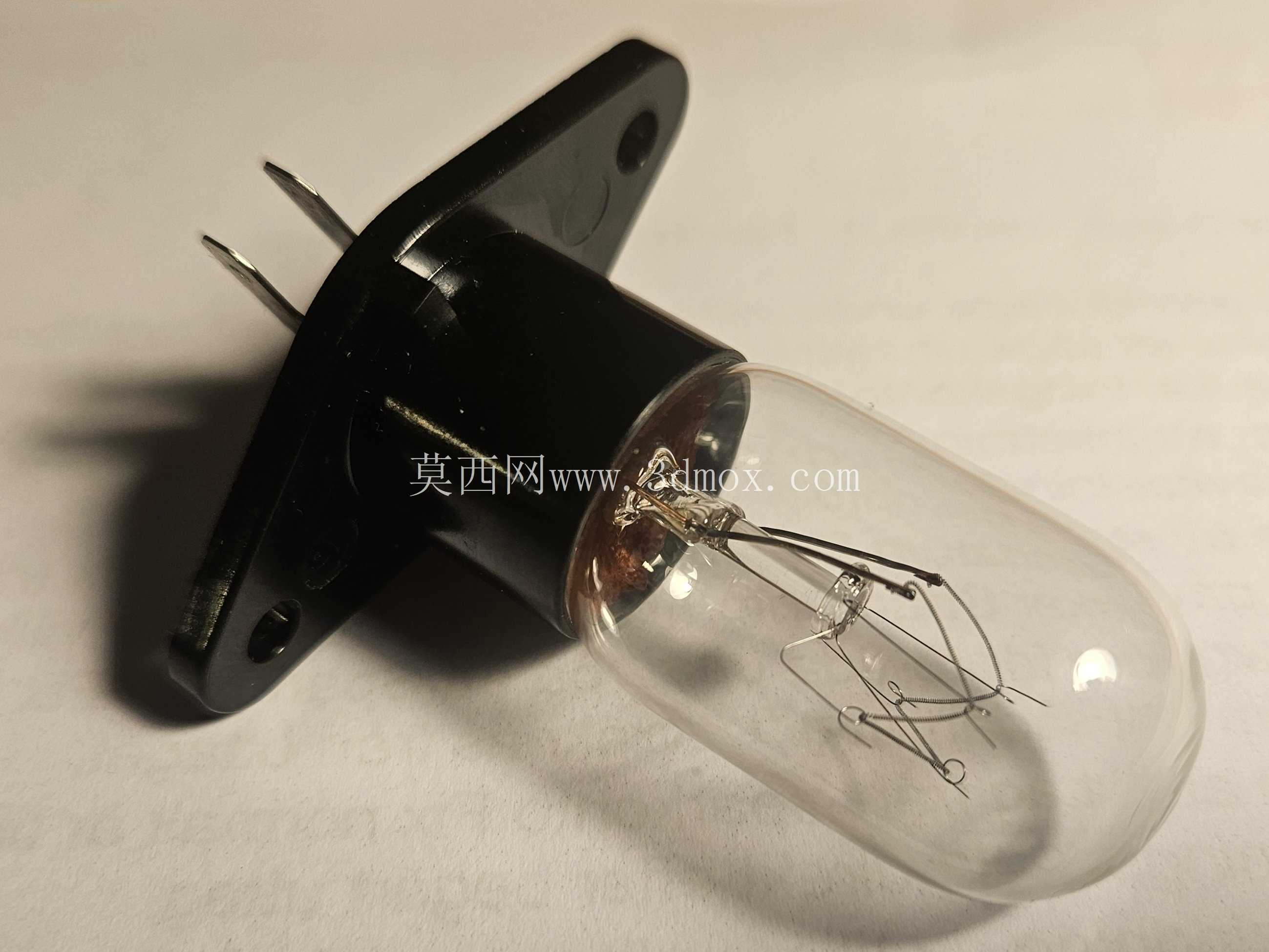

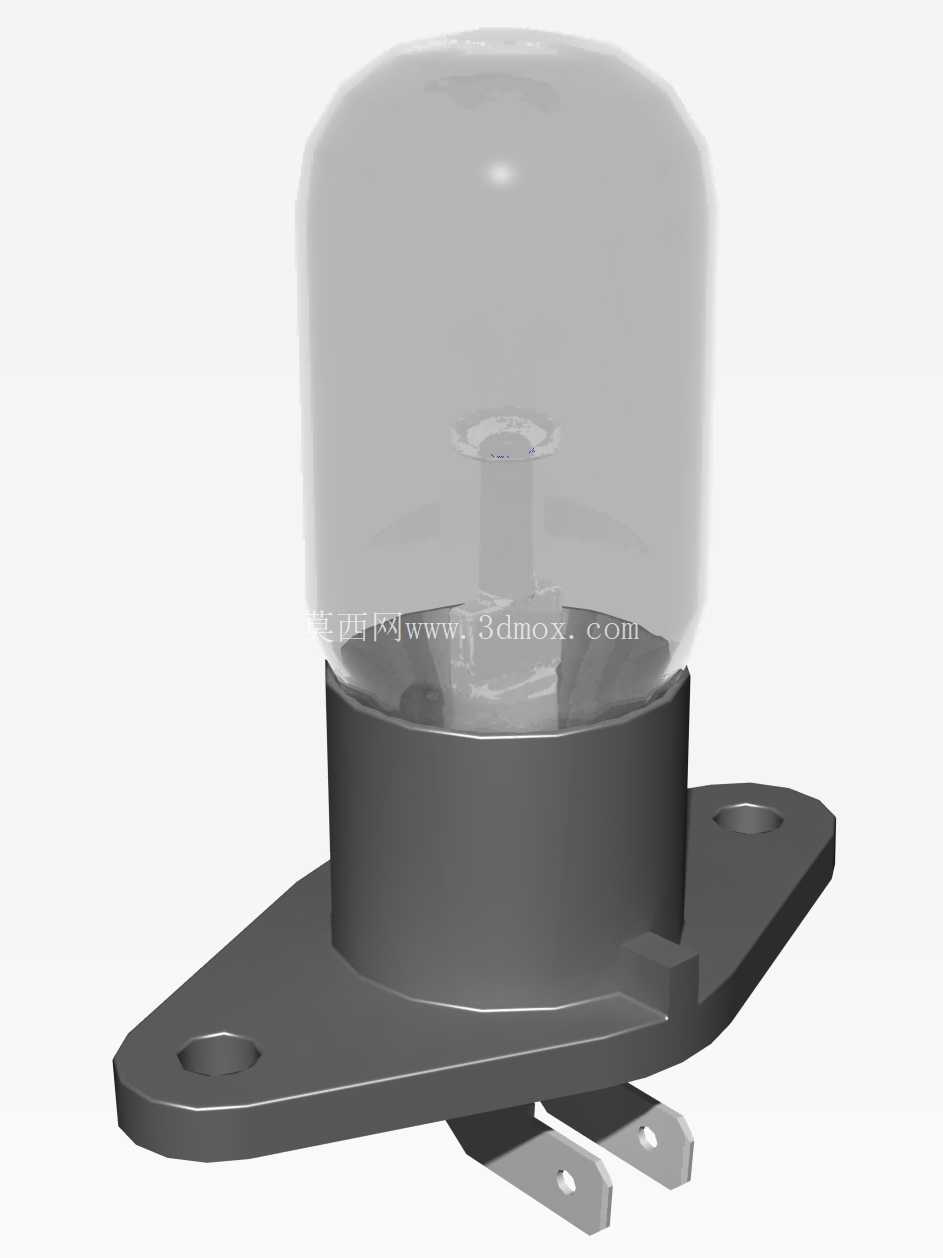

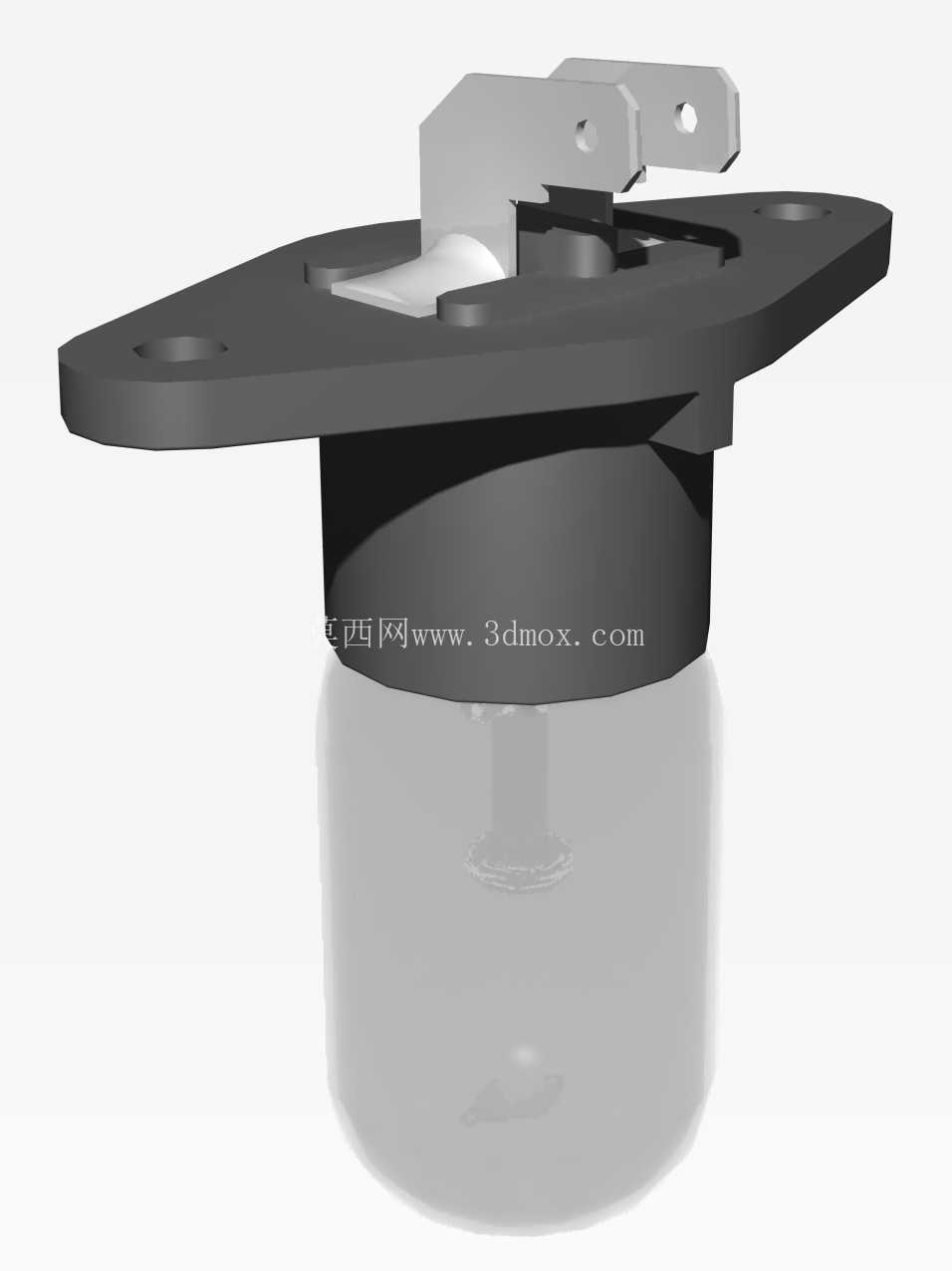

设计这款灯泡结构时，首先要明确安装边界的约束：底部带两个安装孔的法兰底座是核心定位基准，两个安装孔的中心距严格匹配微波炉腔体上的预留安装柱尺寸，安装时通过两颗螺丝直接将灯泡总成固定在腔体壁的安装位上，底座下方伸出的两个插片式接电端子，直接对插腔体内部的预留供电接插件，不需要额外接线，既提升了产线装配效率，也避免了手工接线带来的接电不良风险。底座上方的玻璃泡壳部分，做了近似椭球形的轮廓处理，实际泡壳的椭圆度控制在0.5毫米左右，既保证了光线的散射角度能够覆盖大部分腔体区域，也避免了泡壳外形过于突兀占用过多腔体内部空间，同时泡壳与金属底座的衔接位置做了卷边压合结构，保证连接强度的同时，也能阻挡烹饪过程中的油烟、蒸汽进入灯泡内部的接电区域，延长部件的实际使用寿命。

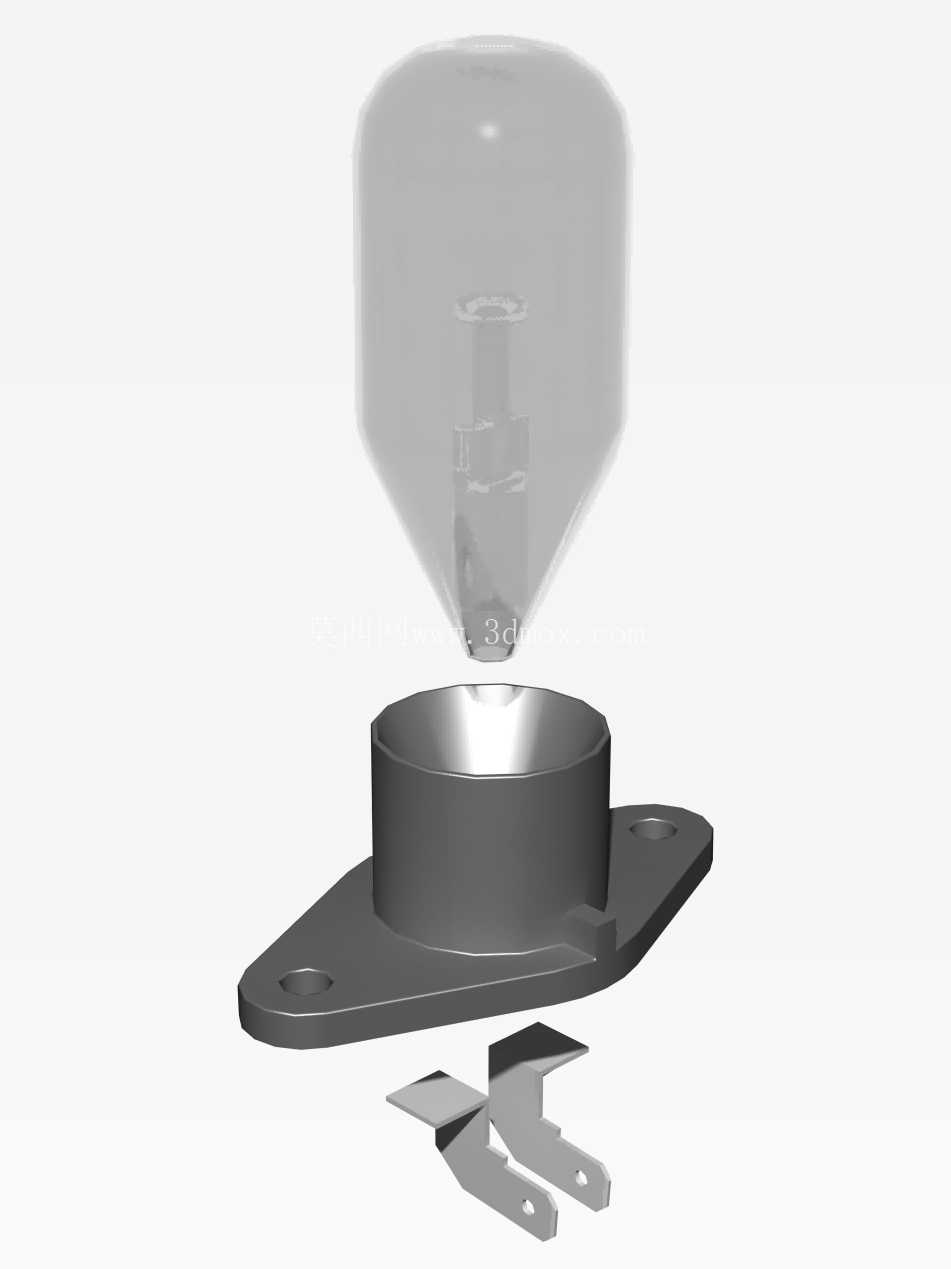

建模过程中，针对玻璃泡壳的内部结构做了合理简化，因为实际产品的内部灯丝属于易损易耗件，且灯丝结构对整体安装、选型的参考价值极低，所以建模时省略了灯丝的精细结构，把建模重心放在外部安装接口、整体外形轮廓、接电端子的位置尺寸上，保证结构工程师在做微波炉整机结构排布时，能够直接调取该模型做干涉检查，不需要再反复核对安装尺寸。尺寸精度控制上，所有外部安装相关的尺寸公差都控制在±0.1毫米范围内，完全满足结构装配的精度要求，而玻璃泡壳这类外观件的尺寸，考虑到实际玻璃制品的生产工艺公差，适当放宽了尺寸公差范围，允许泡壳外形存在不超过0.5毫米的椭圆度偏差，这也和实际玻璃吹制工艺的生产特性相匹配，不会出现模型精度和实际生产工艺脱节的问题。

从功能特性来看，这款灯泡额定适配230V供电回路，额定功率20W，亮度刚好满足腔体内部照明需求，不会因为功率过高导致额外的腔体温升，也不会因为功率过低导致照明亮度不足，用户无法清晰观察腔体内部的食物状态。金属底座部分采用耐高温的电木材质搭配金属冲压件，既保证了结构强度，也具备足够的绝缘性能，接电端子采用镀锡铜插片，接触电阻小，长期在高温环境下工作也不容易出现氧化接触不良的问题。在做整机结构匹配时，需要注意灯泡总成的安装高度不能超出腔体上方的安全间隙，避免泡壳距离微波炉内的金属隔板过近，同时要保证接电端子和周边金属结构的电气间隙满足安规要求，防止出现高压打火的风险。另外，玻璃泡壳的表面没有做额外的涂层处理，保证光线的透射率，同时光滑的玻璃表面也方便用户在清洁微波炉腔体时，直接擦拭掉泡壳表面附着的油烟污渍，不会因为污渍长期积累影响照明效果。

很多结构工程师在做老式微波炉的维修替换、复古款微波炉复刻设计时，往往会忽略这类小照明部件的尺寸匹配问题，要么选用的灯泡底座安装孔位不对，要么泡壳高度过高导致和腔体内部结构干涉，要么接电端子位置不匹配需要额外改线，这些问题都会直接影响整机的装配效率和使用安全性。这个模型完整还原了灯泡的所有外部安装特征，不管是做维修配件的选型匹配，还是做新款微波炉的照明部件排布，都可以直接参考模型的尺寸边界做结构设计，不需要再反复拆解实物测量尺寸，能够大幅提升结构设计的效率，减少因为尺寸核对不准导致的结构干涉、安装失败问题。同时模型的外形轮廓和实物保持高度一致，在做产品渲染、装配动画制作时，也能直接调用，不需要再重新建模调整外形，保证视觉呈现的真实性。
