XRotorX13农业无人机动力组件结构设计

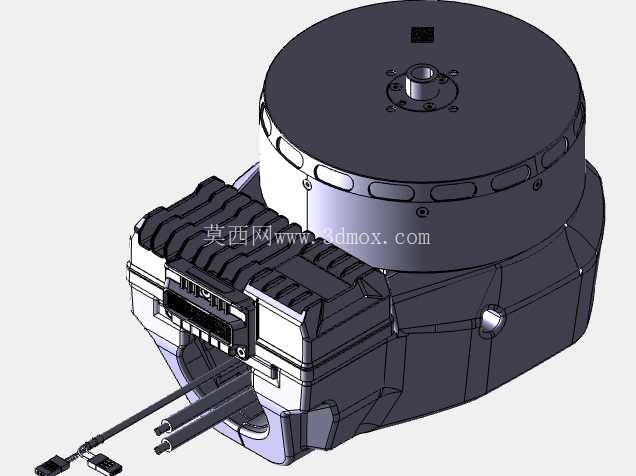

在农业植保无人机的动力系统选型与结构设计环节，动力输出单元的匹配度直接决定了整机的作业载荷、续航表现与飞行稳定性，本次涉及的动力组件为适配大载荷农业作业场景开发，核心由驱动电机与配套螺旋桨组成，针对植保作业中高粉尘、高湿度、连续长时作业的工况做了定向结构优化。从实际应用场景来看，这类动力组件主要搭载于起飞重量在四十公斤级以上的多旋翼农业无人机，承担药剂播撒、粉剂喷施、大载重农资转运等作业任务，作业环境多为田间低空区域，飞行过程中会面临作物碎屑、农药雾滴、扬尘等复杂介质的侵蚀，同时起降与飞行过程中的振动冲击也对部件的结构强度提出了较高要求。从产品功能特性来看，该动力单元采用外转子无刷结构设计，转子外壳集成了散热鳍片结构，在电机高速运转过程中，可通过转子转动带动的气流直接带走绕组工作产生的热量，避免长时满负荷作业下出现绕组过热退磁的问题；电机出线端采用了密封式接插件结构，接插件与电机端盖之间设置有密封胶圈，可阻挡田间作业时的水雾、粉尘进入电机内部，降低绕组短路、轴承卡滞的故障概率。电机的输出轴端采用了标准化的快装接口，可直接适配对应规格的螺旋桨，桨夹与输出轴之间通过定位销传递扭矩，避免大扭矩输出下出现桨叶打滑的问题，同时快装结构可支持外场作业时快速更换受损桨叶，减少作业中断时间。从设计思路层面来看，整个组件的结构设计优先考虑了功重比的优化，电机外壳采用高强度铝合金一体加工成型，在保证结构刚度满足大拉力输出要求的前提下，尽可能削减非受力区域的材料厚度，降低动力单元自身重量占比，提升整机有效载荷能力；端盖部位的散热槽采用了等距环形排布设计，既可以保证散热面积充足，又能避免散热槽间隙过大导致异物进入电机内部，同时散热槽的走向与电机转动时的气流方向一致，可最大化利用飞行过程中的迎面气流提升散热效率。电机底部的安装基座设置了四个对称分布的安装孔位，孔位间距符合多旋翼无人机机臂的通用安装标准，可直接适配主流的碳纤维机臂安装座，安装面加工有定位凸台，装配时可快速完成同轴度定位，减少装配过程中的调校工作量，安装孔位周边做了局部加厚处理，可承受飞行过程中产生的交变拉力与振动冲击，避免安装部位出现应力断裂。螺旋桨采用56英寸规格的高效气动外形设计，桨叶翼型针对低空低速作业场景做了优化，在保证拉力输出充足的前提下，可降低转动过程中的能量损耗，提升动力系统的整体效率；桨根部位采用了加强结构设计，内部嵌入了高强度衬套，可承受大拉力下的载荷冲击，避免桨根部位出现断裂失效。从安装边界来看，电机整体为圆柱形结构，主体最大直径与安装基座的尺寸匹配常规大载重植保无人机的机臂直径范围，安装时无需对机臂结构做额外改造，出线端的线缆长度预留了足够的走线空间，可沿机臂内部走线至机身处的电调安装位，避免线缆外露导致的作业剐蹭风险；电机的轴向尺寸经过优化，安装后螺旋桨与机臂之间留有足够的安全间隙，可避免飞行过程中桨叶形变剐蹭机臂结构。在结构细节处理上，电机的转子与定子之间设置了多重防尘密封结构，轴承部位采用了带防尘盖的高速轴承，可适应田间多粉尘的作业环境，延长电机的维护周期；电机表面做了硬质阳极氧化处理，可抵御农药雾滴的腐蚀，避免长期作业下外壳出现腐蚀破损。这类动力组件的三维结构设计，可直接用于农业无人机的动力系统装配干涉校验、整机气动布局模拟、安装工装设计等环节，结构建模过程中还原了所有安装接口、散热结构、密封细节的实际尺寸，设计人员可直接基于该模型完成机臂安装座的匹配设计、动力系统的拉力分布仿真，减少整机开发过程中的实物测试迭代次数，提升设计效率。在实际选型匹配过程中，设计人员可基于该模型的安装尺寸、重量参数，结合整机的起飞重量、作业载荷要求，完成动力系统的冗余度校验，确保每个动力单元的拉力输出可满足单旋翼失效情况下的安全飞行要求，同时可基于模型的散热结构参数，模拟不同环境温度下长时作业的电机温升情况，优化散热风道设计，避免极端作业环境下出现动力失效问题。
