12V直流50mm行程150kg推力直线执行器

在小型自动化改造、车载功能件升级、简易工装定位这类项目里，经常会遇到需要短行程直线往复驱动的场景，很多时候没必要上伺服电缸或者气缸，毕竟气源部署麻烦、伺服成本偏高，这种额定推力百公斤级的小型直流直线执行器刚好能填补这块需求空白。从结构设计来看，这款执行器把直流减速电机、传动丝杠、伸缩推杆、外壳安装座全部集成在一个紧凑的壳体内，不需要额外搭配传动组件，拿到手只要做好两端安装固定，接好直流电源就能实现直线伸缩动作，对做设备改造、非标小装置的工程师来说，能省掉不少传动链设计的功夫。

先讲实际应用场景，这类小推力直线执行器在汽车改装领域用得特别多，比如改装电动后备箱开合、座椅角度微调、小型专用作业车的导流板调节，还有车载设备舱的舱门启闭，12V的供电刚好匹配车载电瓶的电压等级，不需要额外做电压转换，3A的额定工作电流普通车用线束就能承载，不会给车载电路造成额外负载。除了车载场景，小型自动化设备里的工位挡料、简易夹具的松紧驱动、智能家居里的升降机构、教学实验平台的直线运动单元，甚至是小型农业机具的部件调节，都能看到这类执行器的身影，它的优势就是部署简单，不需要复杂的控制回路，只要配个简单的正反转开关就能实现双向动作，对成本敏感、控制要求不复杂的场景适配性极强。

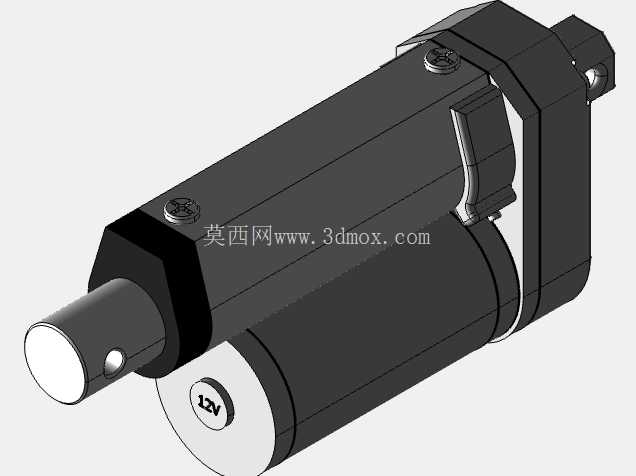

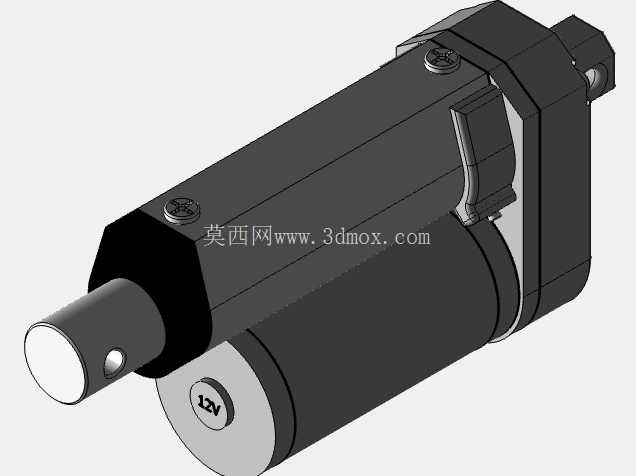

从功能特性来说，这款执行器的额定推力能到150kg，应对百公斤级的推、拉负载完全够用，50mm的行程刚好覆盖大多数短距离调节的需求，不会因为行程过长导致整体结构冗余。输出端的推杆头部做了铰接安装孔，尾部的安装座也预留了铰接位，安装的时候可以根据实际安装面的角度做自适应调整，避免因为安装同轴度误差导致推杆卡滞、磨损加剧的问题。外壳做了一体化的封闭设计，日常工况下的灰尘、少量溅水不会侵入内部传动结构，能适应车间、车载这类相对复杂的使用环境，不需要额外做防护外壳。电机端和传动端做了同轴布局？不对，看结构是平行轴减速布局，电机筒体和推杆筒体平行布置，这种布局能有效缩短整体的轴向长度，在安装空间局促的场景下更容易布置，不会像同轴式电动推杆那样轴向尺寸过长，挤占设备内部空间。

再聊设计思路上的细节，做这类集成式直线执行器，最核心的是要平衡推力、速度、安装尺寸三者的关系。这款产品选用12V直流电机搭配减速齿轮组，把电机的高转速低扭矩输出，通过齿轮减速转换成低转速高扭矩的旋转动力，再通过丝杠副把旋转运动转换成直线运动，整套传动链的减速比匹配是经过测算的，保证3A电流下就能输出150kg的额定推力，不会出现电流过载烧电机的问题。外壳的安装固定位做了加强筋设计，因为在推杆满负载输出的时候，安装座位置会承受比较大的反作用力，如果结构强度不够，很容易出现安装座开裂、变形的问题，加强筋的布置刚好沿着受力方向延伸，在不增加太多壳体壁厚的前提下提升了结构强度，控制了整体重量。推杆的伸出端做了抛光处理，和前端盖的密封衬套配合，既能减少伸缩过程中的摩擦阻力，也能阻挡外部灰尘进入丝杠腔，避免丝杠磨损加快导致行程精度下降、推力损耗变大。

关于安装边界和尺寸，这款执行器的整体外轮廓是紧凑的长条形结构，平行布置的电机筒体直径不大，安装的时候只需要预留出两个铰接点的安装空间，注意缩回状态下的总长度和伸出50mm后的总长度差值，提前算好行程范围内不会和周边结构件产生干涉。接线部分只需要区分正负极就能控制伸缩方向，不需要复杂的接线定义，普通的两芯电缆就能满足供电需求，如果需要做位置控制，也可以额外加装行程限位开关，在伸出和缩回的极限位置切断电源，避免推杆顶死导致电机堵转烧损。在做三维布局的时候，要注意预留出接线的弯折空间，还有尾部安装座的转动余量，因为铰接安装的时候执行器本身会随着推杆伸出做小角度摆动，如果周边结构贴太近，很容易在动作过程中发生碰撞。另外要注意，这类执行器适合做间歇性的往复动作，不适合长时间连续满负载运行，毕竟直流减速电机的散热能力有限，长时间连续工作容易出现过热退磁、寿命缩短的问题，在选型的时候要根据实际的动作频率、负载率来确认是否匹配工况，如果是高频动作的场景，还是要选更高防护等级、带散热结构的工业级电动推杆。

很多工程师在做小型非标项目的时候，容易忽略这类现成执行器的选型，总想着自己设计丝杠、配电机、做外壳，其实算下来加工成本、装配时间、调试成本加起来，远不如直接选用成熟的集成式执行器划算，而且成熟产品的传动匹配、结构强度都经过了实际工况验证，不容易出现自己设计时容易犯的强度不足、传动卡滞、电机选型不匹配的问题。在三维建模阶段调用这类现成的执行器模型，能直接把安装孔位、外形轮廓、行程尺寸都准确还原到装配体里，提前排查安装干涉、行程不足的问题，减少后期加工装配时的改模次数，提升整体设计效率。尤其是在做车载改装类项目的时候，因为车载空间非常局促，每一寸安装空间都要精准计算，准确的三维模型能帮助工程师快速确认安装位置，避免后期装车时发现空间不够、和周边零部件干涉的问题。另外在做机构运动仿真的时候，准确的模型参数也能帮助模拟推杆伸缩过程中整个机构的运动轨迹，确认极限位置下的安全距离，保证机构运行顺畅。
