Nema17高扭矩混合双极步进电机结构设计

在桌面级数控设备、小型自动化执行单元的选型与结构适配过程中，42规格（即Nema17标准）的步进电机始终是小负载高精度位移场景的核心执行部件，本次呈现的4.4Kgm扭矩规格双极混合步进电机，正是针对常规小尺寸步进电机扭矩不足、高速段力矩衰减过快的痛点优化而来的结构方案。从实际应用场景来看，这类电机最常出现在桌面FDM3D打印机的XYZ轴进给驱动、小型数控雕刻机的主轴进给与位移轴传动、桌面级机械臂的关节驱动、小型传送带的定距输送、实验室自动化液体处理平台的泵阀驱动等场景，这些场景普遍对安装空间有严格限制，同时需要电机在中低速段输出足够的保持扭矩，避免负载位移过程中出现丢步、位置偏移的问题。

从功能特性层面来看，这款混合式双极步进电机结合了反应式步进电机的高响应速度与永磁式步进电机的低功耗优势，双极绕组的设计相比同尺寸单极绕组电机，能够在相同供电电流下输出更高的保持扭矩，4.4Kgm的扭矩参数可以覆盖绝大多数桌面级设备的单轴负载需求，无需额外搭配减速箱即可直接驱动丝杠、同步带轮等传动部件，减少了传动链的间隙累积，提升整体位移精度。电机尾部集成的标准接线接插件采用插针式设计，匹配行业通用的PH2.0规格接线端子，无需额外焊接即可完成接线，适配市面上绝大多数开源步进驱动板的接线定义，降低设备组装阶段的接线出错概率。

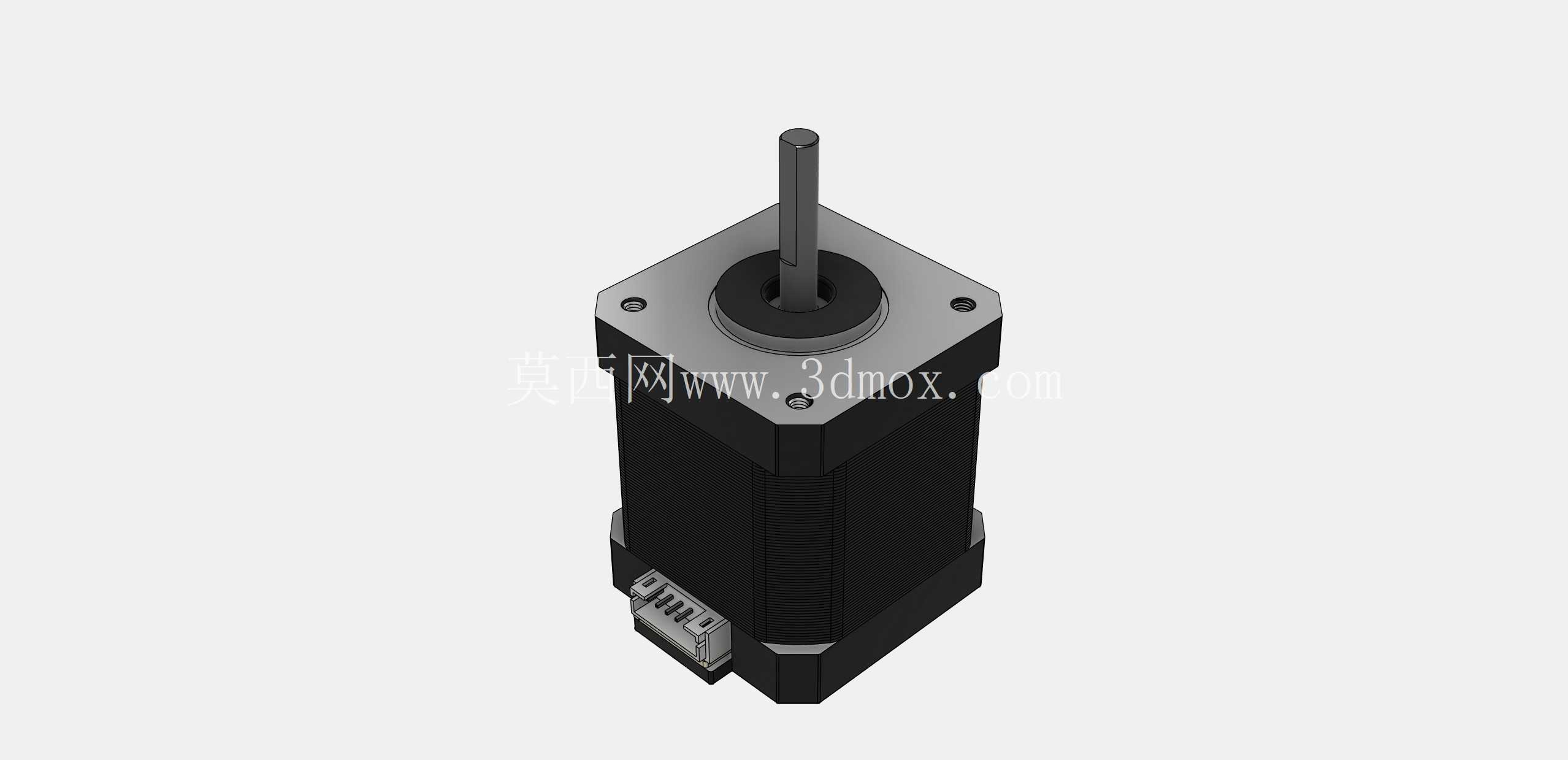

从设计思路上看，这款电机的结构完全遵循Nema17安装标准，前端安装法兰的四个安装孔呈42mm×42mm正方形分布，安装孔位的中心距公差控制在±0.02mm范围内，能够直接适配市面上所有标准42电机安装座、电机固定支架的安装尺寸，无需额外做安装位的适配修改。电机本体的方形外壳采用拉伸铝型材工艺加工，表面做黑色阳极氧化处理，既能够提升外壳的散热效率，避免电机长时间高负载运行时出现绕组过热退磁的问题，同时方形的外壳结构也方便安装时的定位，防止电机在运行过程中出现跟转的情况。输出轴采用标准D型轴设计，轴径5mm，D型切面的平面度公差控制在0.01mm，搭配同步轮、联轴器时可以通过顶丝直接锁紧在D型切面上，避免传动过程中出现轴与传动件的打滑问题，输出轴的伸出长度经过优化，既能够满足常规同步轮、联轴器的安装深度需求，也不会因为轴伸过长导致径向跳动量过大，影响传动精度。

在安装边界尺寸上，电机本体的截面尺寸严格控制在42mm×42mm，本体长度根据扭矩需求做了针对性加长，绕组部分的叠厚增加是提升扭矩的核心设计，在选型适配时需要注意预留足够的轴向安装空间，避免电机尾部与设备结构件出现干涉。前端盖的轴承采用双滚珠轴承结构，相比铜套轴承能够承受更大的径向负载，同时使用寿命更长，运行过程中的噪音更低，适配长时间连续运行的设备工况。电机的绕组参数适配常规24V直流供电的步进驱动器，细分驱动下可以实现0.9度甚至更小的步距角，满足高精度位移的控制需求，低速运行时的振动控制经过优化，不会出现明显的低频共振问题，搭配常规的橡胶减震垫即可有效隔绝电机运行时的振动传递到设备机架上。

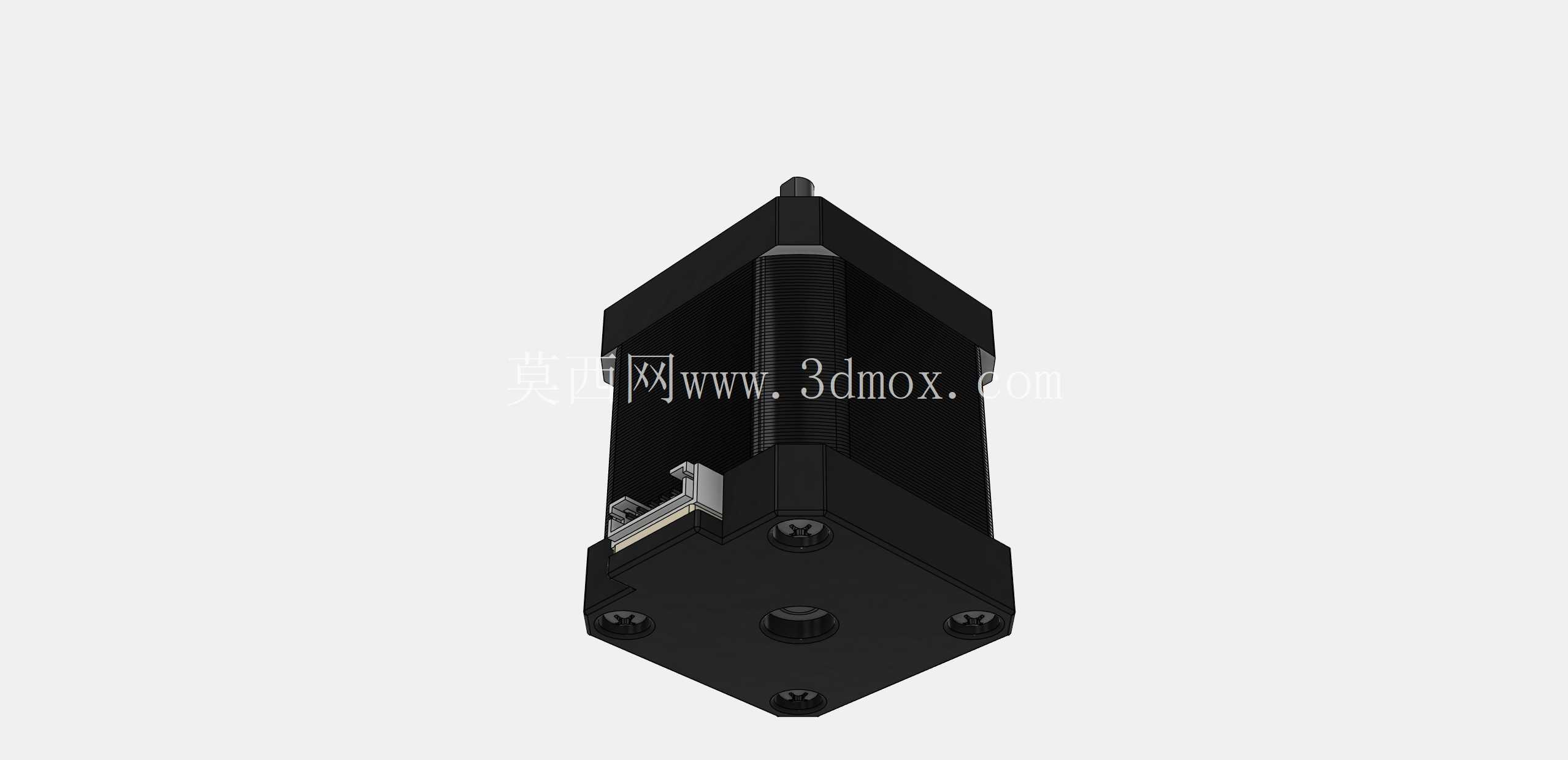

在实际结构建模过程中，这款电机的模型还原了所有安装相关的关键尺寸，包括安装孔的孔径与深度、输出轴的长度与D型切面尺寸、接插件的位置与引脚定义、本体的各段台阶尺寸，能够直接导入设备装配体中做干涉检查与安装位验证，无需再手动测绘电机尺寸，大幅缩短结构设计阶段的选型验证周期。建模时对电机外壳的散热筋、端盖的固定螺丝位置、尾部接插件的卡扣结构都做了1:1还原，在做设备外观渲染时也能够直接使用，不需要额外做外观细节的补充。针对不同设备的安装需求，模型还预留了电机安装螺丝的孔位配合尺寸，方便设计时直接调用标准件库的螺丝完成装配配合，避免出现安装孔位不匹配、螺丝长度选型错误的问题。

从设备选型的角度来看，这款电机的扭矩参数刚好覆盖桌面级设备的常见负载范围，既不会因为扭矩选型过大造成成本浪费与安装空间的冗余，也不会因为扭矩不足导致设备运行过程中出现丢步、过载堵转的问题。双极绕组的设计也方便用户根据实际的运行速度需求调整驱动器的电流参数，在高速运行时可以适当提升电流保证扭矩输出，低速运行时降低电流减少电机发热，适配不同工况下的运行需求。电机的整体结构设计没有多余的突出结构，所有边角都做了小倒角处理，安装过程中不会出现锐边划伤的问题，符合小型自动化设备的安全设计要求。
