2.0mm间距PCB公头磁吸连接器结构

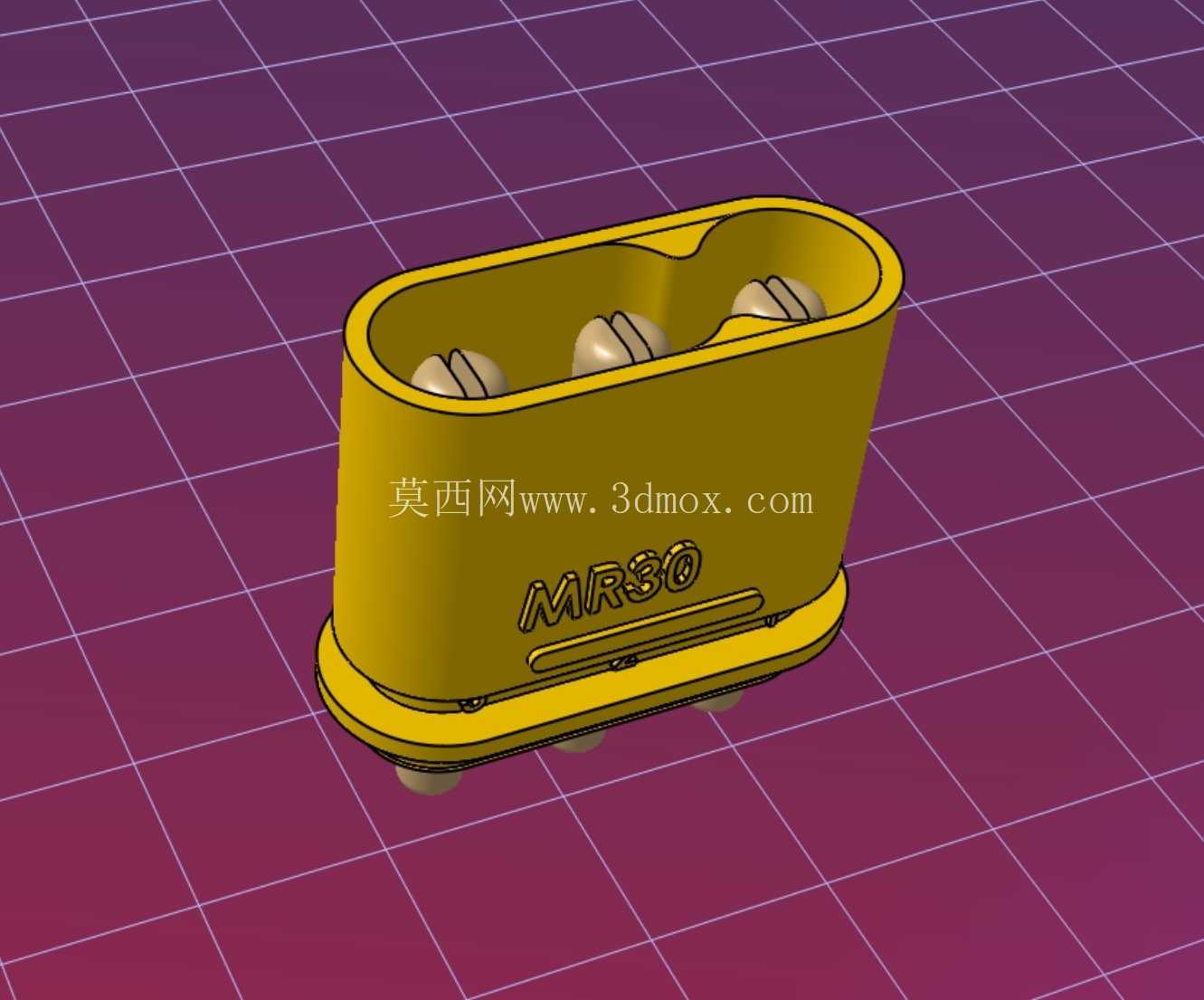

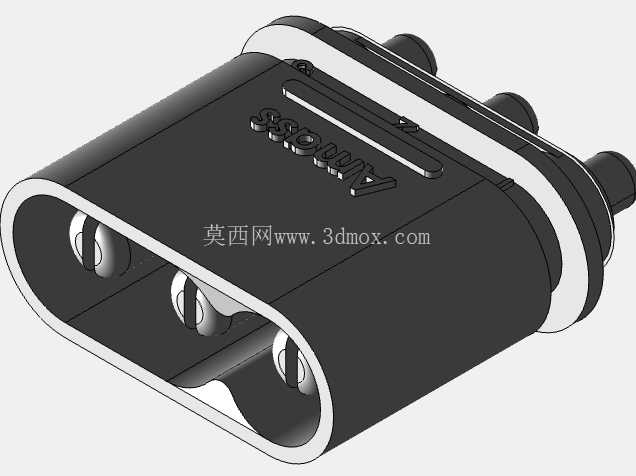

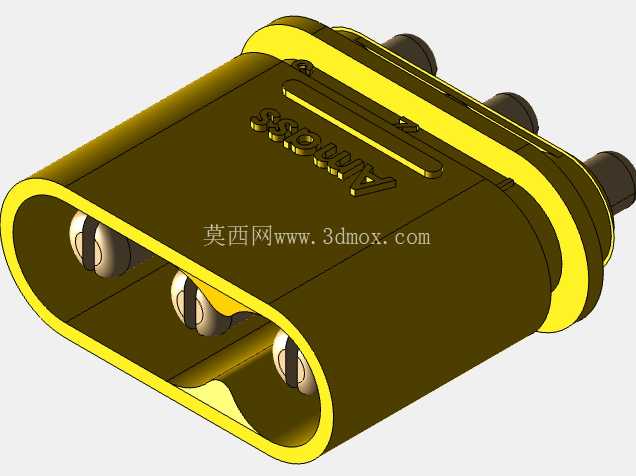

在低压小电流电路的板端连接场景里，这类2.0mm间距的公头连接器是消费电子、小型动力设备板载接线的常用部件，日常选型时经常会碰到安装空间受限、插拔对位不准、长期震动松脱的实际问题，这款公头结构的设计刚好针对这些现场痛点做了对应的结构优化。先从安装边界说起，这款公头采用板载贴装加定位柱的固定方式，底部三个球形接触端对应PCB板上的焊盘位置，定位柱与PCB上的定位孔采用小间隙配合，装配时可以先通过定位柱预固定，再过回流焊完成焊接，能避免焊接过程中连接器偏移导致的接触不良，整体安装高度控制在较低范围，不会占用板上过多的垂直空间，适合内部堆叠紧凑的便携设备使用。从功能特性来看，这款连接器内部集成了三个接触弹片，弹片采用带弧度的接触结构，与对应母头对接时能形成稳定的接触压力，接触电阻可以控制在较低水平，满足小电流信号与动力传输的需求，外壳采用绝缘耐高温材质，能承受回流焊的高温环境，不会在焊接过程中出现变形、熔化的问题，外壳上的MR30标识是对接防呆的一部分，和母头的对应卡槽配合，能避免反插导致的电路接反损坏。设计思路上，这款公头没有采用传统的针式插针结构，而是采用端面接触的形式，对接时不需要插针插入孔位，只要靠近磁吸对位就能完成连接，插拔力控制在合适范围，既不会因为震动轻易松脱，也不会因为插拔力过大导致板上焊盘被扯坏，外壳的圆角过渡处理，一方面是避免装配时划伤操作人员或者周边线材，另一方面也能在对接时起到导向作用，即使对位有轻微偏差，也能顺着圆角滑入对接位置。实际应用场景里，这类连接器常用在小型航模、便携电动工具、可拆卸式消费电子的板端连接位置，替代传统的焊接接线或者插拔式针座，尤其是在需要频繁拆装的设备上，磁吸对接的形式能大幅提升装配和维护的效率，不需要对准针孔，盲操作就能完成连接，在设备受到意外拉扯时，连接器会自动脱开，避免扯断线材或者损坏PCB板上的焊盘。做三维建模的时候，要特别注意接触弹片的形变范围，弹片的压缩量不能超过材料的弹性极限，否则会出现塑性变形导致接触失效，外壳的壁厚要均匀，避免注塑成型时出现缩痕、变形，定位柱的尺寸公差要严格控制，既要保证能顺利插入PCB的定位孔，又不能间隙过大导致焊接偏移，底部焊盘的位置要和常用的PCB封装尺寸匹配，方便硬件工程师直接调用封装完成画板，不需要额外调整尺寸。另外，外壳的内部型腔要和弹片的固定结构完全贴合，避免弹片在外壳内出现晃动，导致接触不稳定，对接面的平面度要控制在合理公差范围内，保证和母头对接时三个接触端都能可靠接触，不会出现个别触点接触不良的情况，外壳边缘的脱模斜度要符合注塑工艺要求，方便批量生产时顺利脱模，不会出现卡模导致的零件缺料、飞边问题。
