45W螺旋紧凑型荧光灯结构设计

日常室内与商用场景的通用照明选型中，紧凑型荧光灯曾是替代传统白炽灯的核心节能光源品类，这款45W功率规格的螺旋型CFL结构，核心覆盖家庭起居空间、办公隔间、商超公共通道这类需要长时间持续点亮的照明场景，相比同功率白炽灯能耗降低七成以上，同时螺旋盘绕的灯管结构能在有限的外形尺寸内拉长荧光管有效发光长度，兼顾小体积安装需求与足够的光通量输出。

从实际安装适配维度看，这款产品采用标准B22卡口式灯头设计，也就是行业内常说的卡口感，安装时对准灯座卡槽推入后小幅旋转即可通过内部推扭锁止机构完成固定，无需像螺口灯头那样多圈旋转拧动，日常更换维护的操作效率更高，也能避免螺口长期使用氧化粘连导致的拆卸困难问题。灯头的外部尺寸完全遵循B22卡口的通用安装规范，卡口销钉的突出高度、定位槽的间距、灯头插入段的圆柱直径都严格匹配市面通用的B22规格灯座，安装后不会出现松动、接触不良或者无法卡入的适配问题，可直接替换同接口的其他光源产品，不需要额外更换配套灯座。

结构设计层面，整灯分为螺旋发光管段、中部镇流器外壳、底部B22连接底座三个核心部分。螺旋灯管部分采用等径玻璃管连续盘绕成型，每一圈螺旋的升角、管径、圈间距都经过匹配优化，既保证灯管表面的散热间隙，避免相邻管壁距离过近导致热量积聚加速荧光粉老化，也能让整灯的发光面尽可能均匀分布，减少照明区域的明暗差。中部的镇流器外壳采用圆润的倒台型结构，上部承接螺旋灯管的两个电极引出端，内部预留足够的空间容纳整流、限流相关的电子元器件，外壳的壁厚均匀，既可以为内部元件提供物理防护，也能通过外壳表面将镇流器工作产生的热量向外散出，避免内部温升高影响元器件使用寿命。底部的B22灯头与中部外壳采用卡扣压合的连接方式，保证连接强度的同时也方便生产阶段的装配作业，灯头内部的两个导电触点位置对称设置，与灯座内部的供电弹片对应，安装到位后即可实现可靠的电连接。

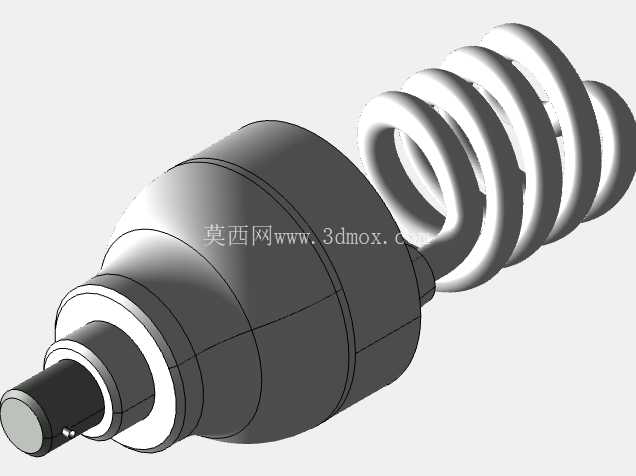

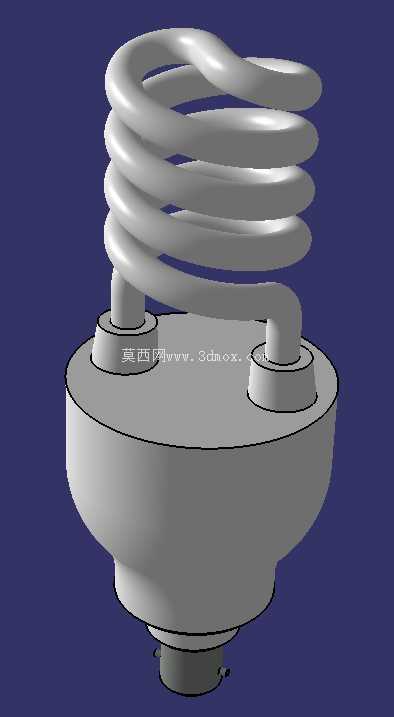

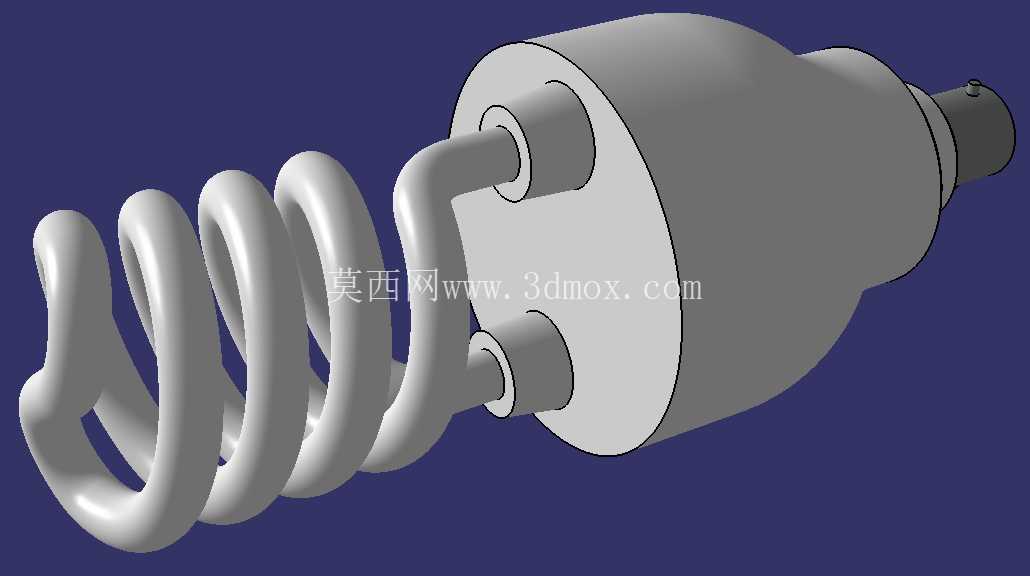

这款结构的建模过程中，重点还原了螺旋灯管的连续扫掠形态，保证每一段螺旋管的曲率过渡平滑，没有生硬的折角，与实际量产产品的灯管形态完全匹配；B22灯头的卡口凸销、定位缺口、绝缘底座部分的细节都做了精准还原，可直接用于照明产品的结构匹配验证、安装干涉检查工作。对于照明模拟、产品可视化展示、相关教学演示场景来说，这个模型的比例准确，结构细节完整，能够直观呈现紧凑型螺旋荧光灯的整体构造与安装连接逻辑，可用于灯具配套设计时的空间占位校核，也能作为照明产品结构认知的教学演示载体，帮助设计人员快速理解这类光源的外形边界与安装尺寸要求，在做灯具内腔设计、灯座布局时直接参考对应的尺寸参数，避免出现安装空间预留不足、接口匹配错误的问题。需要注意的是，这个结构仅呈现了产品的机械外形与连接结构，不包含内部的电气功能设计与相关元器件的详细参数，仅可用于机械结构层面的参考与可视化相关应用。
