汽车车身安装用Z型钣金固定支架

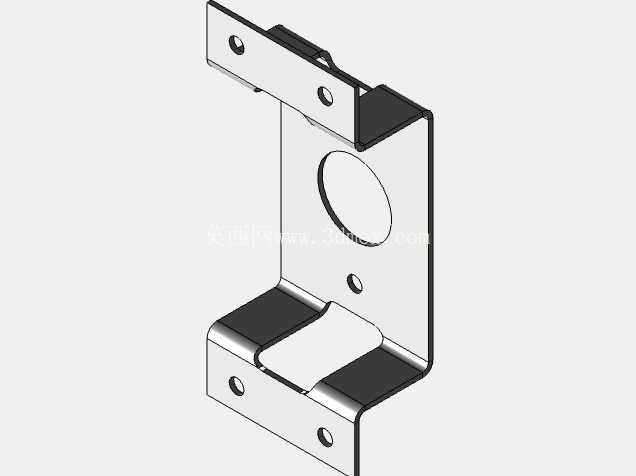

这款Z型结构的钣金固定支架，主要应用在乘用汽车车身内部的线束、小型电控模块或者内饰附件的安装固定场景，在商用车的驾驶舱附属构件固定、车门内部小件限位场景也有适配空间。日常装车使用时，它需要承担被固定件的静态承重，同时要抵消车辆行驶过程中来自路面的颠簸振动、加减速带来的惯性冲击，避免被固定件出现移位、异响甚至脱落的问题。从结构特性来看，整体采用多次折弯成型的Z型布局，上下两个平行的安装面分别对应车身基体侧和待固定构件侧，中间的垂直立板作为主要的承力连接段，立板上开设的大尺寸圆孔主要用于避让穿过的线束或者管路，也可作为定位销的穿过孔实现预装定位，上下安装面分布的多个小圆孔为螺栓固定孔，孔位的排布避开了折弯应力集中区域，防止安装时螺栓锁紧力造成钣金变形。设计阶段首先要确定安装边界，上下安装面的间距需要匹配车身安装点与待固定件之间的悬空距离，避免出现安装干涉；折弯处的内R角需要匹配所选板材的厚度，按照钣金冲压工艺要求，内R角不小于板材厚度的0.5倍，防止折弯处出现开裂或者应力集中导致的疲劳断裂；安装孔的孔径比常用固定螺栓大0.5-1mm，补偿车身焊接时的安装点位置公差，降低装配难度。板材选型上优先选用冷轧低碳钢板，兼顾冲压成型性和结构强度，表面处理根据安装位置的防腐要求选择电泳或者镀锌工艺，应对车身内部的潮湿、凝露环境。建模过程中需要同步考虑冲压工序的排布，先完成落料冲孔，再进行多次折弯，所有的折弯方向要适配冲压模具的开合方向，减少侧抽芯结构的使用，降低模具加工成本；孔位距离折弯边的距离要大于2倍板材厚度加折弯R角，避免冲孔时孔位出现变形。实际装车验证阶段，需要重点测试支架在振动工况下的疲劳强度，尤其是立板与上下安装面的折弯连接处，是应力集中的高发区域，如果测试中出现共振异响，可通过在立板上增设加强筋、调整板材厚度或者优化折弯圆角的方式提升结构刚性，同时要保证支架安装后不会和周边的线束、运动构件产生运动干涉，预留足够的安全间隙。这类钣金支架虽然属于车身中的小型结构件，但直接影响到附属构件的固定可靠性，设计时不能只关注静态承重，还要充分考虑整车全生命周期内的振动、温度变化带来的形变影响，所有的尺寸公差都要和车身焊接总成的公差带匹配，避免出现批量装配困难的问题。
