磁吸触发式自供电车载无线充电布垫结构

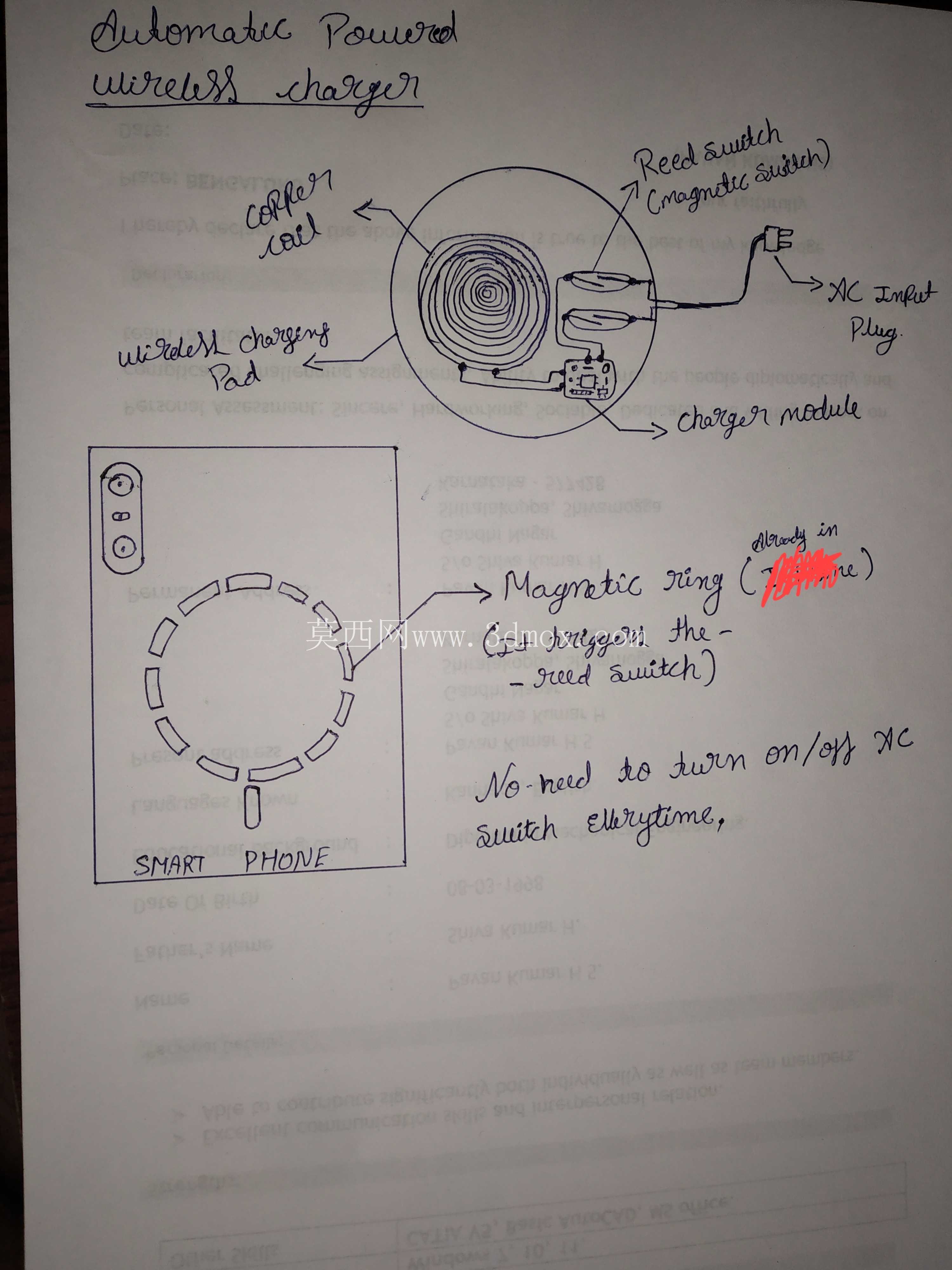

日常车载场景里，不少车主都遇到过有线充电线束杂乱、普通无线充电板长期待机耗电的问题，这款磁吸触发的自供电无线布垫，正是瞄准这类实际使用痛点做的结构设计。从结构逻辑上看，它没有采用常规无线充电板持续通电待机的方案，而是借助干簧管的磁敏特性做通断控制——和带磁吸定位的手机配套使用时，手机靠近布垫的过程中，自带的磁吸组件会触发干簧管吸合，直接接通充电回路，不需要额外设置实体电源开关，手机拿开后磁场消失，干簧管自动断开，整个充电回路完全切断，从根源上避免了待机状态下的无效功耗，也省去了用户手动开关电源的操作步骤。

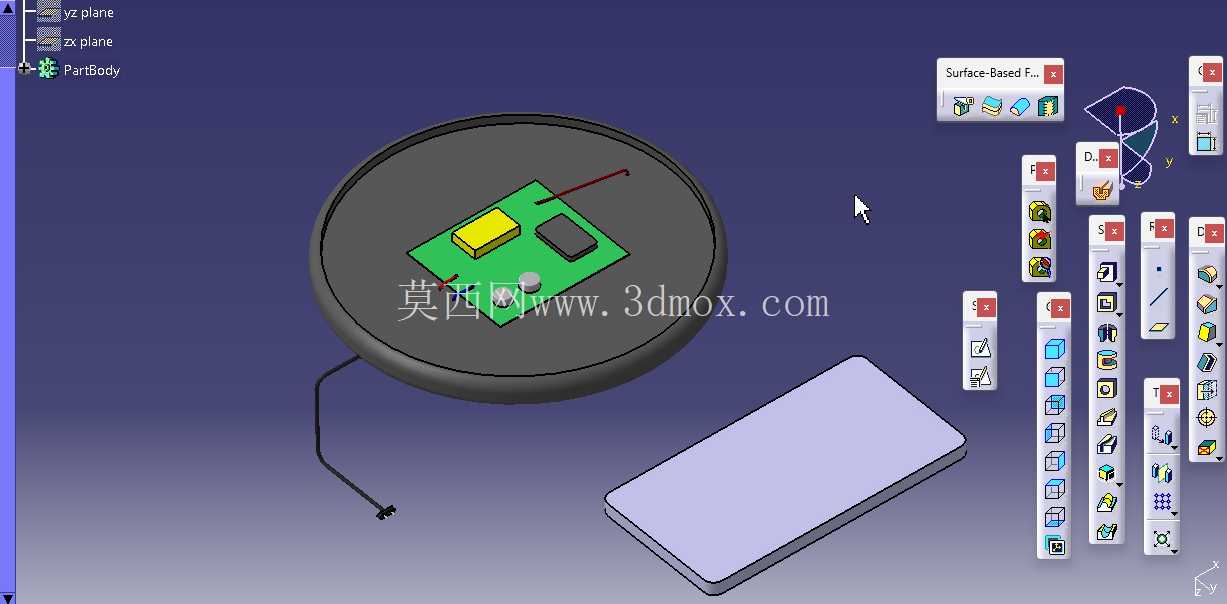

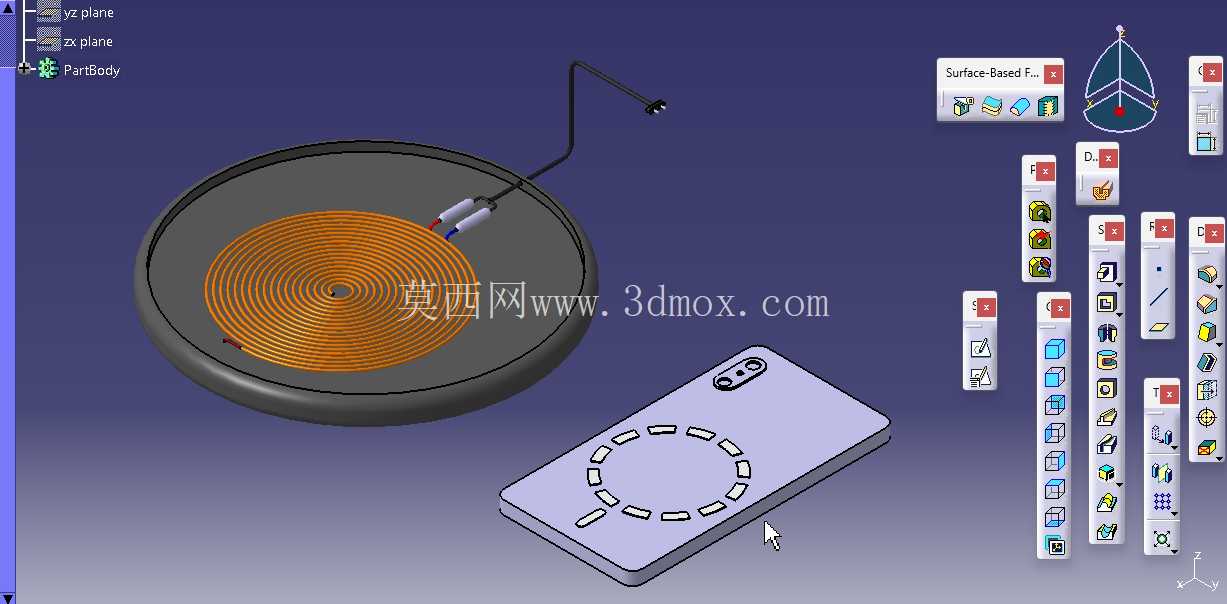

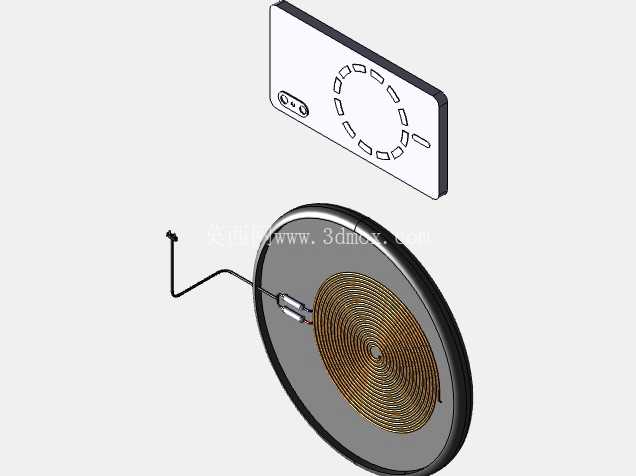

从外形结构来看，整个布垫主体采用圆盘式扁平布局，核心的感应线圈采用平面螺旋绕制结构，线圈排布完全匹配手机端磁吸充电的对位区域，保证充电时线圈耦合面积最大化，减少能量传输损耗。线圈外侧设置了环形的定位承托结构，边缘做了圆弧过渡处理，既可以避免手机放置时出现边角磕碰，也能在车辆行驶过程中给手机提供基础的侧向限位，减少急加速、急刹车时手机移位的概率。布垫的出线端采用侧出式走线设计，线束从圆盘边缘的切向位置引出，不会在布垫底部形成凸起，保证布垫放置在中控台、扶手箱等位置时可以完全贴合接触面，不会因为线束顶起出现放置不稳、晃动异响的问题。

在安装边界的考量上，整个布垫的整体厚度控制在较低范围，不会占用过多车内垂直空间，不管是嵌入中控台预留的充电区域，还是直接放置在平整的置物台面上，都不会和周边的换挡机构、储物格盖板产生运动干涉。布垫的底部可以根据安装需求增设防滑垫层或者背胶固定结构，适配不同车型的内饰安装面，不需要对原车内饰做破坏性改装，适配性更强。

设计过程中，核心的触发结构做了多轮位置调试，干簧管的安装位置刚好对应手机磁吸组件的磁场作用范围，既不会因为手机距离稍远就误触发接通电源，也不会出现手机放置到位后回路无法接通的问题，触发灵敏度经过匹配调试后，刚好贴合日常使用的放置习惯。线圈部分的绕制间距、匝数以传输效率为核心做了优化，在保证充电功率满足日常补能需求的前提下，尽可能压缩线圈的整体厚度，让整个布垫的外形更轻薄。和常规的常通式无线充电垫相比，这种自供电通断的结构不需要额外设置控制电路做待机检测，整体结构更简单，零部件数量更少，长期使用的故障率更低，也没有待机检测电路带来的额外静态功耗，更符合车载用电设备的低功耗设计要求。

在实际使用场景中，这款布垫除了可以适配车载充电场景，也可以放置在办公桌、床头柜等平面位置使用，磁吸触发的逻辑同样适用，不需要改动内部结构，只需要调整外部供电的接线形式即可适配不同的使用场景。结构设计上充分考虑了日常使用的磨损问题，布垫的上表面采用耐磨的非金属材质覆盖，既不会屏蔽无线充电的磁场传输，也能承受日常放置手机时的摩擦、剐蹭，长期使用不会出现表面破损、线圈外露的问题。边缘的包边结构做了一体化处理，没有拼接缝隙，日常清理表面的灰尘、污渍时可以直接擦拭，不会有污渍积存到缝隙里难以清理。
