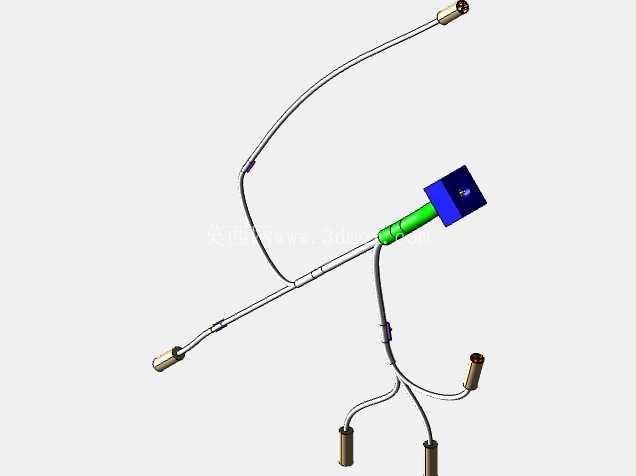

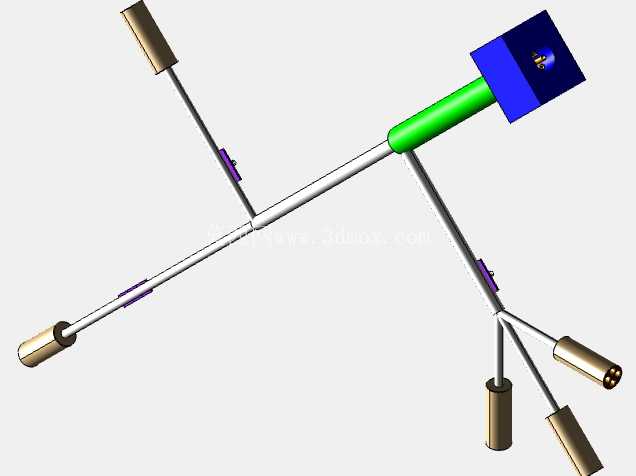

在整车电气架构的落地环节,线束作为连接所有车载用电单元的神经脉络,其三维布线的合理性直接决定了整车装配效率、后期检修便利性以及电气系统的运行可靠性。这套多分支电气线束的三维设计,完全围绕汽车冲压总成区域的实际布线场景展开,覆盖了从主干走线到分支接驳的全结构细节,能够直接为现场布线施工、线束预制加工提供精准的三维参照。
从实际应用场景来看,这类多分支线束主要布置在车身冲压焊接完成后的总装工序段,需要跨越车身纵梁、冲压支架等多个刚性结构件,同时要避让运动部件、高温区域以及后期维护的操作空间,因此在设计阶段就需要充分考虑走线的弯折半径、固定点位置以及分支的引出方向。设计过程中首先锚定了主干线束的走向基准,主干段总长度控制在1000mm,沿着车身冲压件的预留走线槽布置,全程避开冲压件的锐边棱角,避免车辆运行过程中振动磨损线束外保护层。

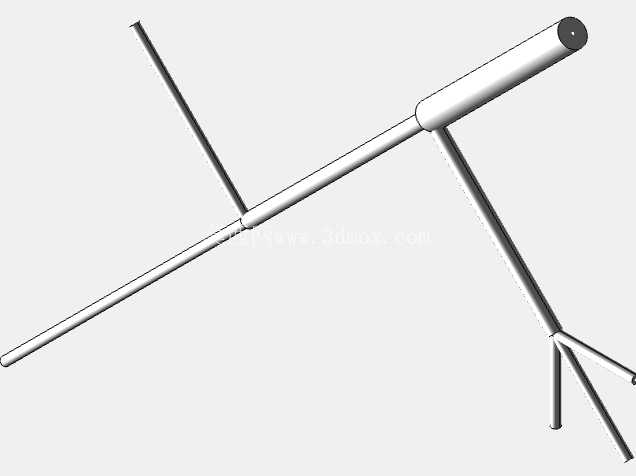

在分支结构的设计上,三个上部分别朝向不同方向引出,分支长度分别匹配对应位置的传感器、执行器接插件安装点位,其中两个斜向分支的长度分别为129.06mm、106mm,垂直向上的分支长度为350mm,每个分支的引出位置都设置了应力释放结构,避免弯折处出现线芯断裂的隐患。下部引出的垂直分支则对应底盘区域的电气元件接驳需求,分支末端预留了足够的接插件安装余量,防止装配过程中拉扯导致接插件松脱。
细节结构上,主干线束上设置了两处固定卡扣安装位,分别距离左端250.61mm、距离右端269.15mm,卡扣的安装尺寸完全匹配车身冲压件上预留的安装孔位,装配时可以直接卡入固定,不需要额外打孔调整。左端的接插件采用方形法兰安装结构,通过螺栓固定在车身冲压支架上,法兰面设置了密封胶圈的安装槽位,能够满足驾驶舱外区域的防尘防水要求;右端的接插件采用圆形快插结构,适配外围传感器的快速接驳需求,接插件尾部设置了线束防弯弹簧,避免接插件根部反复弯折导致的线芯疲劳断裂。

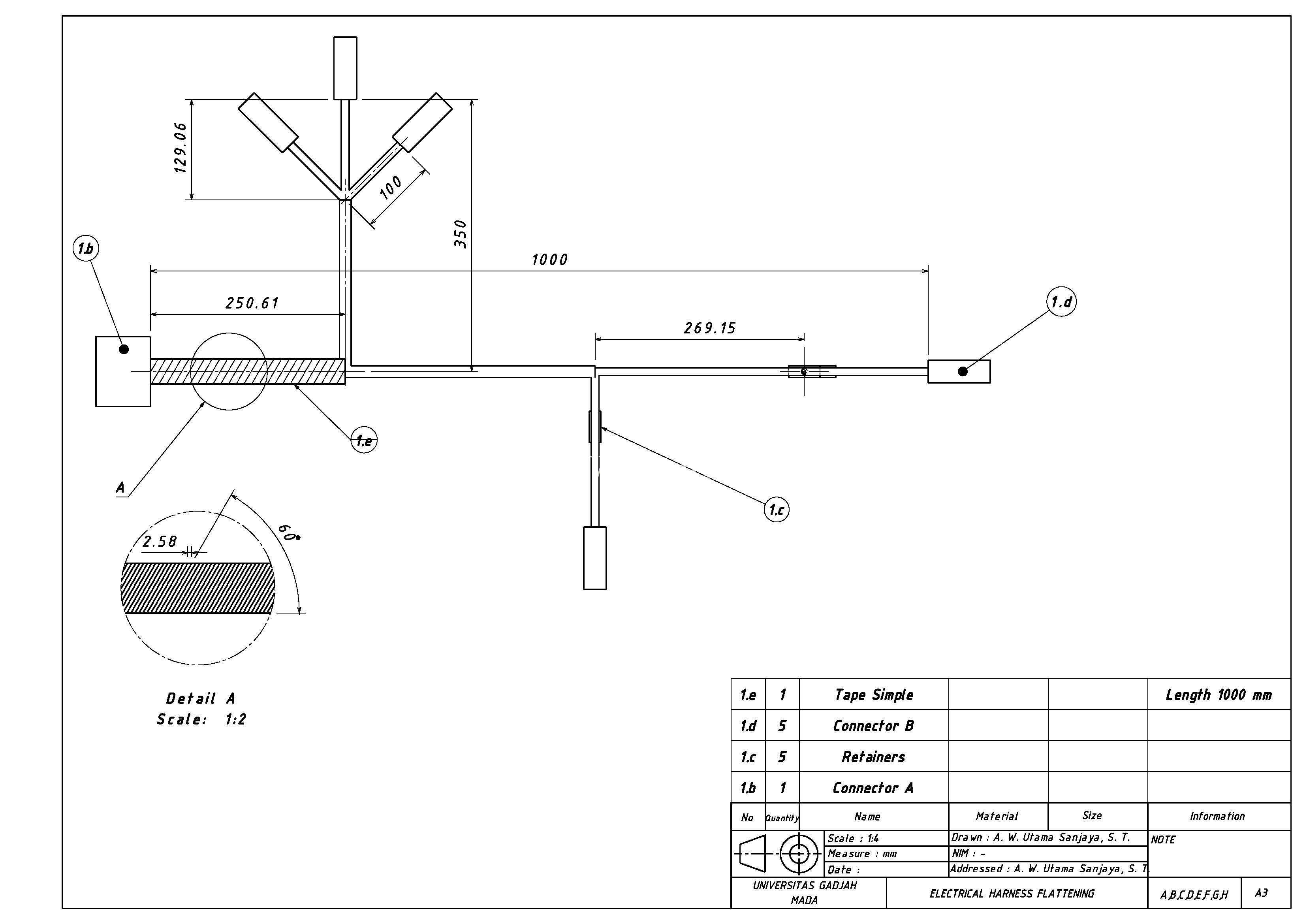

设计过程中同步完成了线束的展平处理,将三维空间内的布线结构展开为二维加工图纸,标注了每个线段的精确长度、线芯规格以及外包材料要求,其中主干段的线束外径为2.58mm,外包采用耐磨阻燃的波纹管防护,分支段根据线芯数量不同调整外包防护材料,靠近接插件的位置采用胶带缠绕固定,保证线束整体的规整性。展平图纸中还明确了各个 retainer 固定卡扣的安装位置、tape 缠绕的区间范围,线束加工厂可以直接根据展平图纸完成下线、压接、包覆的全流程加工,不需要二次测量尺寸。
从安装边界来看,整套线束的所有固定点都贴合车身冲压件的型面设计,走线过程中与周边冲压件的最小间隙控制在5mm以上,与运动部件的间隙预留不小于20mm,完全避免车辆运行过程中出现干涉磨损的问题。每个分支的长度都经过实际装配验证,既不会因为长度过短导致接插件无法对接,也不会因为长度过长出现线束冗余晃动、与周边部件摩擦的问题。在三维建模过程中,所有的弯折半径都不小于线束外径的3倍,符合汽车线束的设计规范,能够保证线芯在弯折状态下的载流能力不受影响,同时延长线束的使用寿命。
这套线束结构的三维模型,还可以直接导入到整车装配的数字孪生场景中,进行干涉检查、装配路径模拟,提前发现布线过程中可能出现的结构冲突问题,减少现场装配时的返工量。对于结构设计人员来说,模型中预留的参数化接口可以快速调整分支长度、接插件型号,适配不同车型的冲压车身布线需求,不需要从零开始搭建线束结构,能够大幅缩短电气系统的设计周期。
