带MOSFET的定时器继电器结构设计

在工业自动化控制回路、低压配电终端以及小型机电设备的控制单元里，带MOSFET的定时器继电器是兼顾时序控制精度与负载通断可靠性的核心元件，和传统电磁式定时器继电器相比，MOSFET的加入让这类器件在直流负载通断场景下的触点损耗、响应速度都有了本质提升，很多做设备电控改造的工程师在选型时，会优先考虑这类无触点与有触点结合的结构，避免纯电磁继电器长时间带载吸合出现的触点烧蚀、粘连问题。

从实际应用场景来看，这类器件常被用在小型生产线的工序延时控制、设备启动时序联锁、照明回路延时通断、小型电机的软启动预充控制里，比如汽车焊装线的夹具到位延时触发信号、输送线的物料到位延时挡停，都需要精准的延时区间来匹配工位动作节拍，MOSFET的存在可以让器件在频繁通断的工况下，不需要频繁更换触点模块，大幅降低现场运维的备件更换频率。

设计这类继电器结构时，首先要理清功能分区：整个器件分为定时参数设定模块、MOSFET功率输出模块、电磁继电输出模块、接线端子模块四个核心部分。定时模块的拨码或旋钮调节结构要做防误触设计，通常会在调节面加装透明防尘翻盖，避免车间内的粉尘、切削液溅入导致参数漂移；MOSFET模块的散热结构要和外壳的散热筋做贴合设计，因为长时间带直流负载通断时，MOSFET的结温会快速上升，如果散热路径设计不合理，很容易出现热击穿导致输出失效，建模时要预留0.1-0.2mm的导热硅脂填充间隙，保证功率器件和外壳散热面的充分接触。

外形尺寸方面，这类定时器继电器大多采用标准导轨安装结构，宽度通常适配35mm标准DIN导轨的安装模数，单模宽度在17.5mm到35mm之间，安装时的上下预留间隙不能小于20mm，保证接线空间和散热风道的通畅，接线端子的排布要符合电工接线的操作习惯，强电输出端子和弱电信号端子要做物理隔离，避免高压串入控制回路烧毁定时芯片。外壳的卡扣结构要做反复插拔的疲劳强度校核，保证在导轨上拆装100次以上不会出现卡扣断裂，同时外壳的阻燃等级要达到UL94-V0级别，避免器件内部短路起火时引燃周边线缆。

从功能特性上看，带MOSFET的定时器继电器支持通电延时、断电延时、循环延时等多种工作模式，延时范围通常从0.1秒到几十小时可调，MOSFET输出端可以承载最高10A的直流负载，电磁继电器输出端可以承载交流负载，两种输出模式可以通过拨码切换，适配不同的负载类型。设计时还要考虑器件的抗干扰能力，在电源输入端加装压敏电阻和EMI滤波电路，避免车间内变频器、焊机等设备产生的电磁干扰导致定时精度偏差，甚至出现误触发的情况。

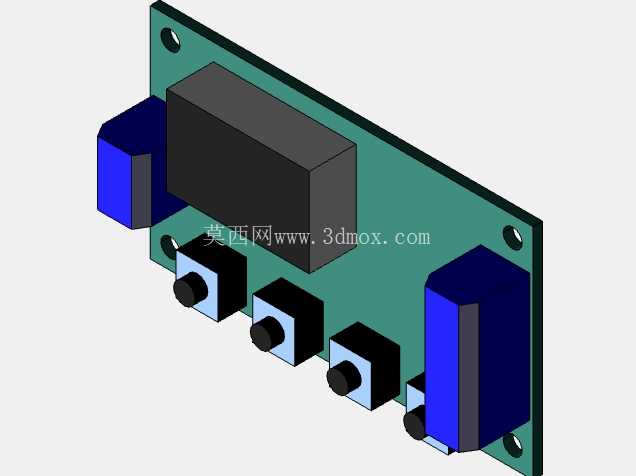

建模过程中，要重点关注内部PCB板和外壳的安装定位柱尺寸，定位柱的高度要保证PCB板上的功率器件和外壳内壁保留足够的电气间隙，强电回路之间的爬电距离要满足低压电器的安全标准，不能小于8mm。接线端子的螺丝要选用防滑脱结构，避免接线时螺丝掉落到器件内部造成短路，端子的压线片要做防滑齿设计，保证多股软线压接后不会因为设备振动出现松脱。很多新手工程师在建模时容易忽略安装导轨的卡扣回弹空间，导致实际装配时卡扣无法顺利卡入导轨，或者拆卸时需要用很大的力气才能撬下来，这部分结构要做15度左右的回弹角度设计，同时在卡扣处预留螺丝刀撬动的缺口，方便现场运维人员快速拆装。

在实际选型匹配时，还要考虑器件的工作温度范围，通常工业级的器件要支持-20℃到60℃的工作环境，在低温环境下要保证定时晶振的精度不会出现大幅漂移，高温环境下MOSFET的输出电流降额要控制在20%以内，保证长时间带载运行的可靠性。和传统的纯电磁定时器继电器相比，带MOSFET的结构在直流负载场景下的电气寿命可以达到10万次以上，是纯电磁结构的5-10倍，尤其适合频繁通断的自动化设备工况，不过在交流大负载场景下，还是需要配合电磁继电器输出端使用，因为MOSFET在交流回路里的关断特性不如电磁触点可靠，设计时要根据实际负载类型做输出回路的匹配，不能一概而论。
