JQX-12F-2Z双刀双掷12V直流继电器结构设计

这款双刀双掷电磁继电器，核心适配12V直流控制回路，单回路额定载流能力可达30A，在低压电气控制场景里的适配范围极广。从实际工程应用来看，这类继电器常出现在车载电气改装、小型自动化设备控制回路、低压配电切换单元里，用来实现小电流信号对大电流负载的通断控制，避免控制端直接带大负载出现触点烧蚀、线路过载的问题。

从结构设计逻辑来看，透明防护外壳的设计并非单纯为了展示内部结构，更多是在量产装配阶段可以直观检查内部触点装配位置、线圈接线状态，后期运维时也能快速观察触点烧蚀情况，不用拆解外壳就能判断器件损耗程度。外壳采用卡扣加底部密封胶条的装配方式，既可以阻挡日常使用中的粉尘、飞溅水汽侵入内部，也能在触点分断产生电弧时，避免电弧外溢引发周边线路短路，同时透明PC材质的抗冲击性能足够应对常规工业场景的磕碰，不会轻易出现壳体开裂的情况。

触点部分采用双刀双掷的C型触点结构，也就是每一组触点都包含常开、常闭两个输出端，单只继电器就能同时实现两路独立回路的切换，相比单刀继电器可以节省一半的安装空间，在PCB板或者安装导轨空间受限的场景里优势非常明显。触点材质选用银合金基材，表层做了加厚镀银处理，在30A额定电流下长期通断时，触点接触电阻可以稳定维持在毫欧级，不会因为长期工作发热出现触点氧化、接触不良的问题；触点簧片采用高弹性锡青铜材质，经过时效定型处理，在百万次通断寿命周期内，簧片的弹力衰减率可以控制在5%以内，保证触点压力始终处于合理区间，避免因为压力不足出现接触压降过大、触点发热烧蚀的故障。

电磁驱动部分的线圈采用12V直流额定电压设计，线圈骨架采用耐高温PBT材质，漆包线选用耐高温等级155℃的聚酯亚胺漆包线，在环境温度-40℃到85℃的区间内，线圈吸合电压可以稳定维持在额定电压的75%以内，释放电压维持在额定电压的10%以上，不会因为环境温度变化出现误吸合或者不释放的问题。线圈与触点之间设置了绝缘挡板，将高压负载回路与低压控制回路完全隔离，绝缘耐压可以达到AC2000V以上，满足低压电气设备的安规要求，避免控制端与负载端出现击穿短路的风险。

安装结构部分，底部采用带安装孔的金属固定支架，支架与继电器本体之间通过注塑嵌件的方式固定，安装孔位的间距按照通用大功率继电器的安装尺寸设计，可以直接替换同规格的其他型号继电器，不用重新在安装面板上打孔。支架表面做了镀锌钝化处理，在常规潮湿环境下也不会出现锈蚀，保证长期安装的结构稳定性。侧边的接线端子采用快插式接线片结构，适配标准6.3mm规格的插簧端子，接线时不需要焊接，直接压接插簧后插入即可，既可以提升现场装配的效率，也能保证接线的接触可靠性，避免虚接发热。

在实际选型应用时需要注意，这款继电器的线圈功耗属于常规水平，驱动时需要保证控制回路的输出电流不低于线圈额定吸合电流，避免出现吸合不到位的情况；带载感性负载比如电机、电磁阀的时候，需要在负载端并联续流二极管或者阻容吸收回路，抑制分断时的反向电动势，减少对触点的电弧烧蚀，延长继电器的实际使用寿命。另外安装时要尽量避开强磁场区域，避免外部磁场干扰线圈的吸合动作，导致触点切换异常。

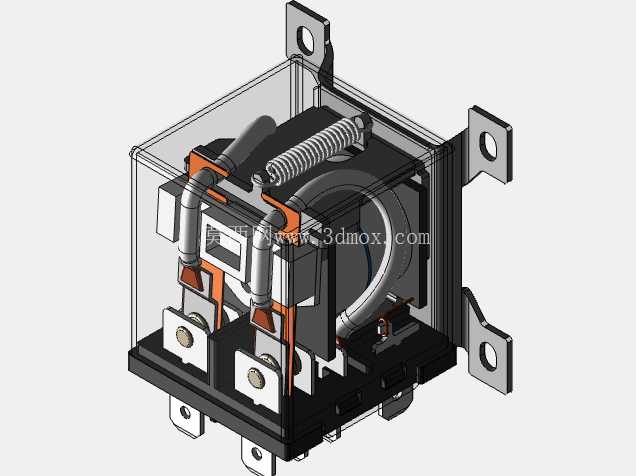

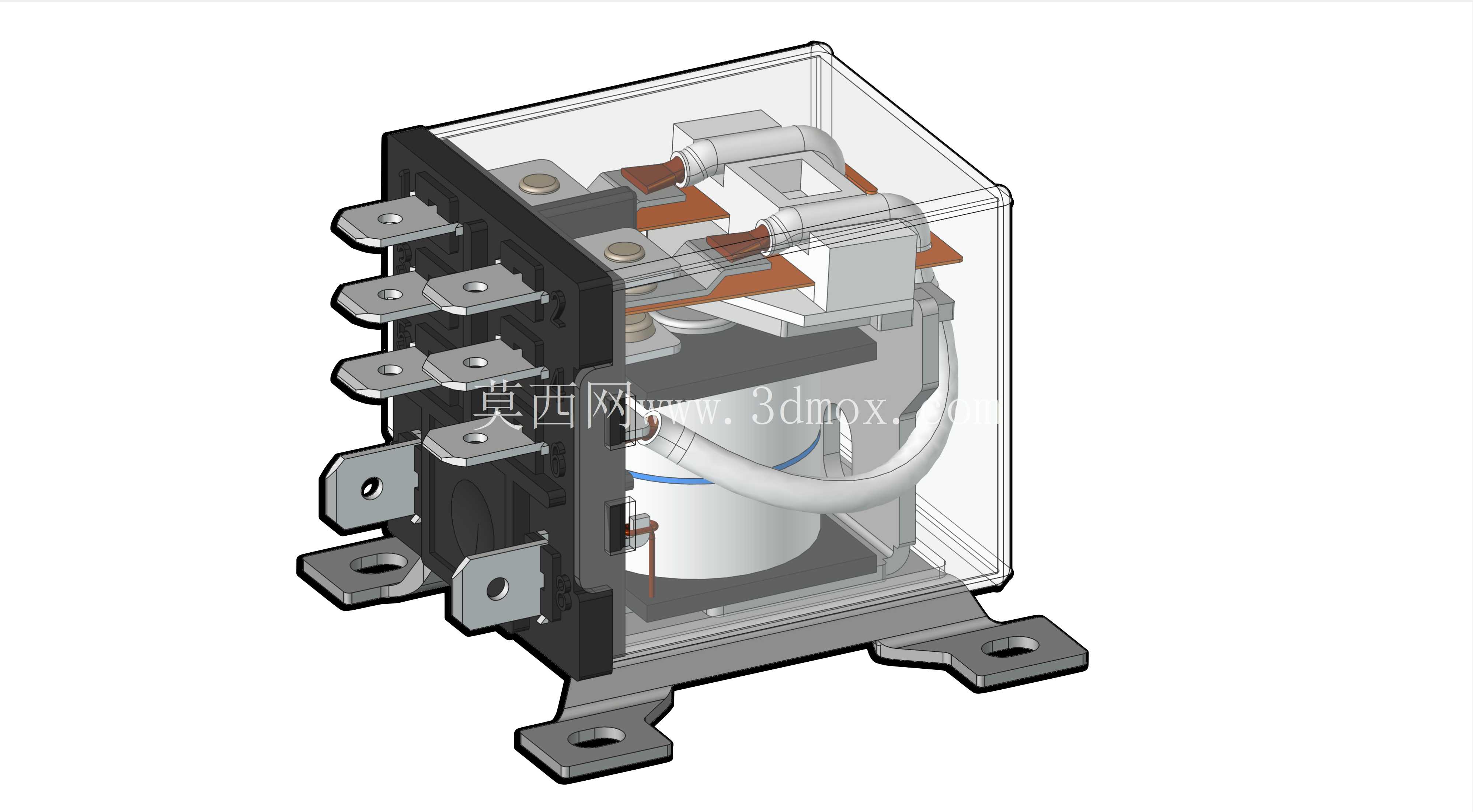

从建模细节来看，模型还原了内部线圈、触点簧片、接线端子、安装支架、透明外壳的全部结构细节，每一个零件的装配间隙都按照实际量产的公差要求设置，比如外壳与底座的配合间隙控制在0.1mm以内，触点之间的开距、超程都符合实际产品的参数要求，不管是用来做电气装配的干涉检查，还是做设备的BOM表可视化展示，都可以直接调用，不需要再做额外的结构调整。
