八针微型蓝色工业继电器结构设计

　　这款八针微型继电器在低压电气控制回路中应用极广，从自动化产线的信号中转、工控柜的逻辑联锁，到小型机电设备的负载通断控制，都能见到同结构产品的身影。做结构设计时首先要考虑的就是安装适配性，这款产品采用标准八针直插布局，针脚间距完全符合通用PCB安装孔位规范，不需要额外定制转接板就能直接适配常规工控板卡的焊盘位置，外壳边缘做了微小的导向倒角，插装时能快速对准孔位，避免针脚弯折损伤。从功能特性来看，这款继电器属于电磁式转换器件，内部线圈通电后产生电磁吸力带动衔铁动作，实现触点的通断切换，可实现小电流控制大负载的回路隔离，控制侧与负载侧的绝缘间隙满足低压电气的安全规范，能有效避免控制回路的弱电信号被负载侧的强电干扰。

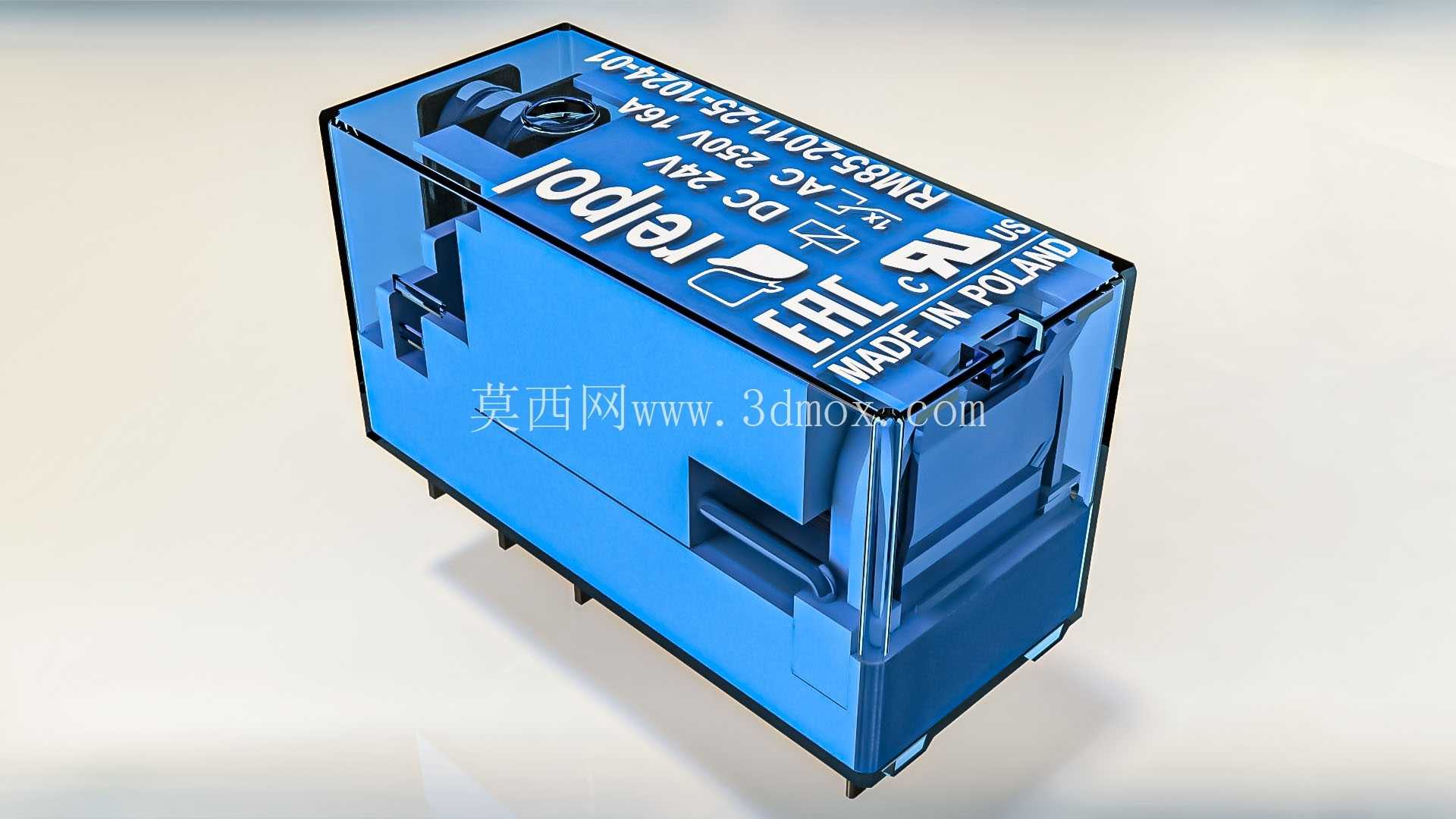

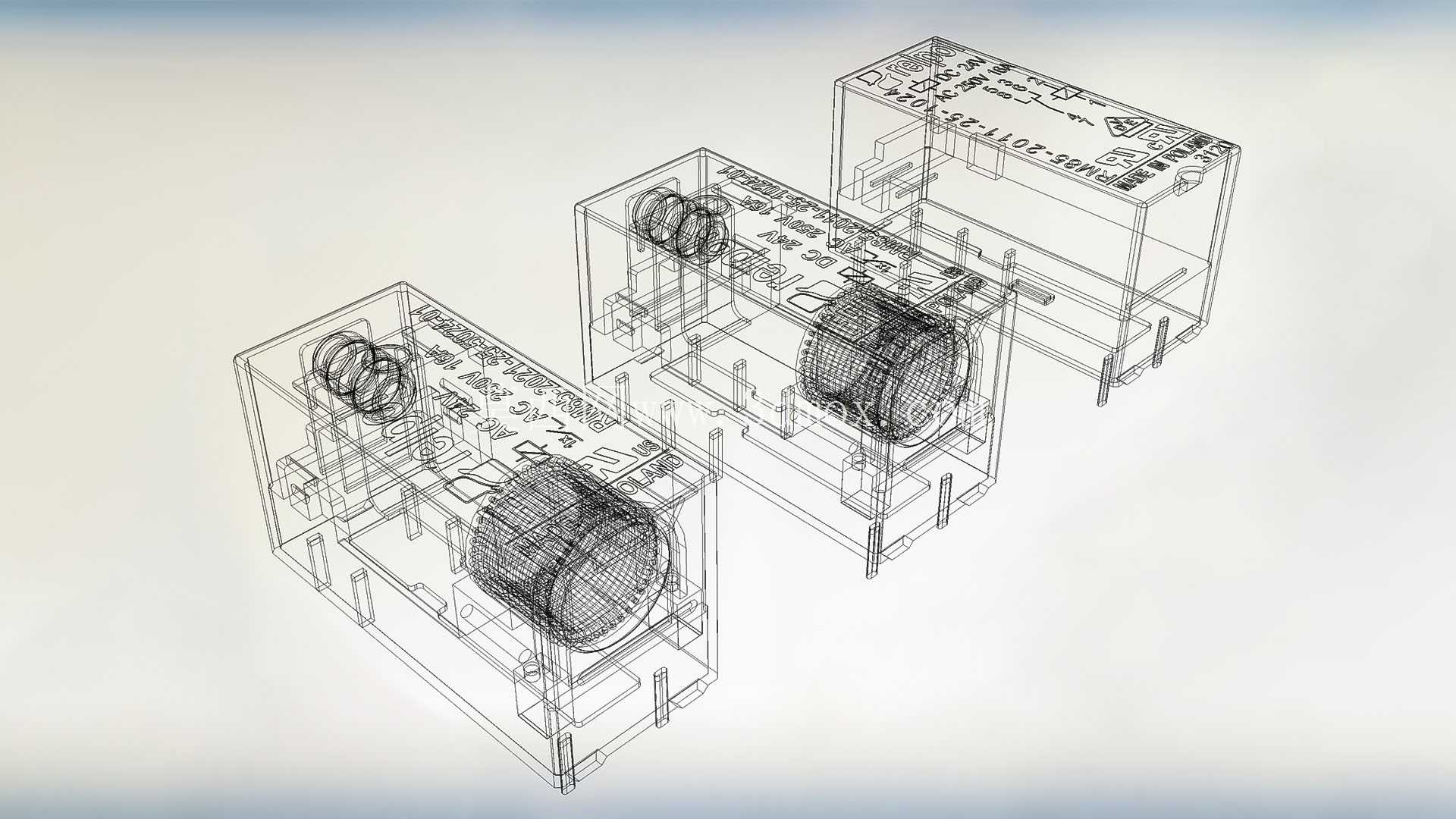

　　外壳选用蓝色阻燃工程塑料材质，表面做了细微的磨砂处理，既可以提升外壳的耐磨损性能，也能在批量装配时减少表面划痕的产生，外壳上的标识区域采用凹印填色工艺，长期在工控柜的温热环境下使用也不会出现标识脱落模糊的问题，方便后期运维人员快速识别触点定义与线圈参数。设计过程中对内部空间的利用率做了充分考量，线圈骨架、衔铁组件、触点弹片的排布紧凑但不干涉，衔铁的动作行程控制在极小范围内，既保证了触点吸合的响应速度，也减少了动作过程中的机械磨损，有效提升器件的机械寿命。

　　安装边界方面，产品整体为长方体结构，外壳侧壁没有突出的卡扣或凸起结构，多颗继电器并排安装在PCB板上时，相邻器件之间只需要预留极小的安全间隙即可，不会出现结构干涉，能有效节省板卡的安装空间，适配高密度排布的紧凑型工控板设计。触点部分采用抗电弧烧蚀的合金材质，在额定负载下通断时能减少触点表面的氧化损耗，保证长期使用后的接触可靠性，线圈部分的绝缘包覆完全覆盖绕组，避免长期使用后出现绕组匝间短路的问题。外壳的拼接处采用卡扣加超声焊接的密封结构，能阻挡工控环境中的粉尘进入器件内部，避免粉尘堆积导致的触点接触不良或者绝缘性能下降问题，适配多粉尘的车间工业使用场景。

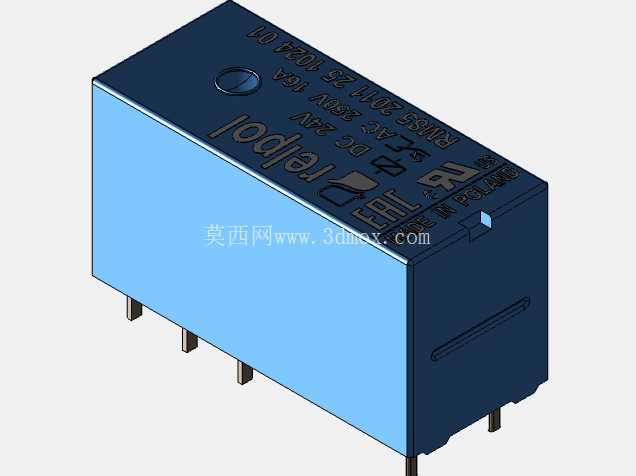

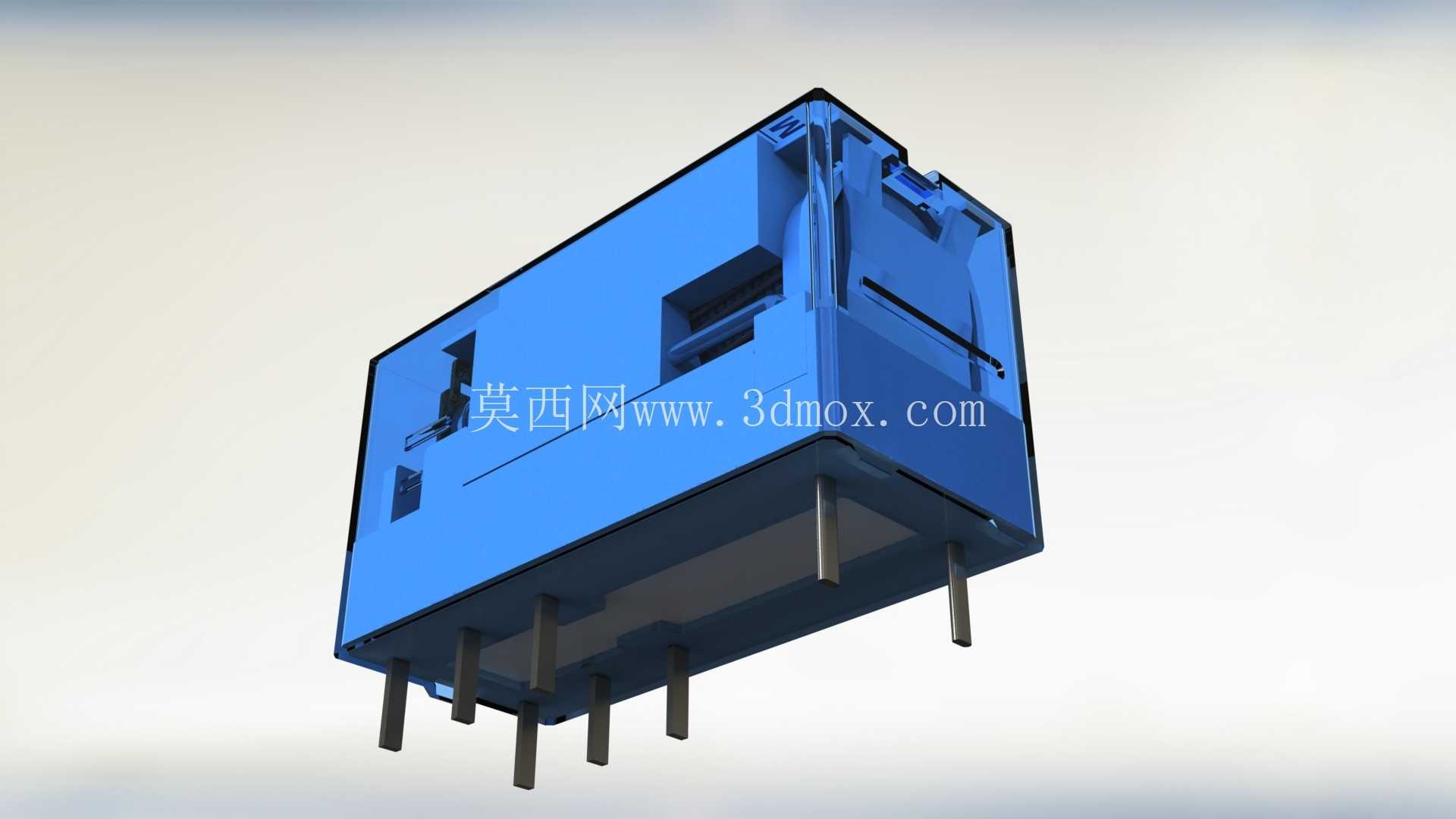

　　针脚采用镀锡铜材质，焊接时的上锡性能良好，波峰焊或者手工焊接都能形成可靠的焊点，针脚的根部做了应力释放结构，插装或者后期维护拆卸时，不会因为外力导致针脚与内部触点的连接部位断裂。在做三维建模时，需要精准还原每一个针脚的位置度公差，外壳的所有安装定位面都要和实际器件的装配基准对齐，确保导出的工程图能直接用于PCB板的孔位设计，避免出现板卡做好后器件插装不上的问题。同时建模时要还原外壳表面的所有标识位置，方便后期做装配仿真时快速识别器件的安装方向，避免生产装配时出现插反的问题。这款继电器的结构设计充分考虑了工业场景下的使用需求，从安装适配、耐用性、空间占用等多个维度做了平衡，是低压控制回路中非常经典的通用型控制器件。
