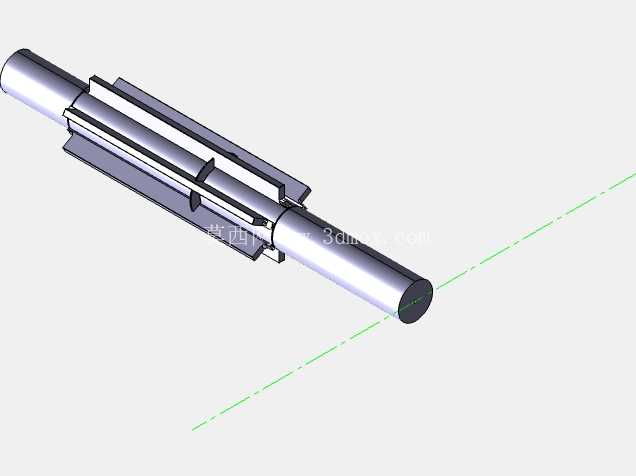

汽车冲压生产线M-LINE传动花键轴结构

在汽车覆盖件冲压生产的连续模送进机构里，这类带花键结构的长轴是整套送料系统的核心传力部件，区别于普通光轴的单一扭矩传递作用，轴身加工的多组平行键齿需要同时承担扭矩传递、滑块导向、工位定位三重作用，直接决定了冲压过程中板料送进的步距精度，一旦轴件出现键齿磨损或者同轴度偏差，整条冲压线的送料步距误差会快速累积，最终导致冲压件出现孔位偏移、边距不均、成型起皱等批量质量问题。从结构设计逻辑来看，轴体采用分段变径的布局并非随意设置，两端的光轴段是轴承安装位，需要和带座深沟球轴承的内圈实现过盈配合，加工时的圆柱度公差需要控制在0.008mm以内，表面粗糙度达到Ra0.8才能保证轴承运转时无偏磨、无卡滞，避免长期高速运转下出现轴承过热抱死的故障。中间段的花键齿采用矩形齿廓设计，相比渐开线花键，矩形齿的侧面接触面积更大，抗冲击载荷能力更强，刚好匹配冲压设备启停瞬间的大扭矩冲击特性，齿侧的配合间隙控制在0.02-0.04mm之间，间隙过小会导致配套的滑动拨叉移动卡滞，无法完成工位切换动作，间隙过大则会出现传动回差，直接影响送料精度。轴身的台阶端面全部做了1×45°的倒角处理，一方面是消除机加工产生的锐边毛刺，避免装配时刮伤轴承内圈或者密封件，另一方面也能在压装轴承时起到导向作用，降低装配难度。从安装边界来看，整根轴的总长需要匹配冲压模架的安装跨距，两端轴承位的中心距要和模架上的轴承安装孔中心距完全对齐，同轴度公差不超过0.01mm，否则装配后会出现轴体挠曲变形，高速运转时产生异常振动。花键段的有效行程长度需要覆盖所有冲压工位的送料移动距离，预留至少5mm的安全行程余量，避免滑块移动到极限位置时出现脱齿问题。实际应用场景中，这类轴件不仅用在汽车冲压模具的送料机构里，在自动化冲压线的板料传输工位、级进模的步距进给单元里也有大量应用，工作时轴体本身不做轴向移动，通过花键配合的滑动拨叉将旋转扭矩转化为直线送进动力，带动板料夹持机构完成固定步距的移动，配合冲床的滑块下行节奏完成连续冲压作业。设计建模过程中，需要重点校验几个核心参数：首先是花键齿的等分精度，相邻齿的角度偏差不能超过0.01°，否则会导致拨叉滑动时出现卡顿；其次是各轴段的同轴度，尤其是两端轴承位和中间花键段的同轴度，偏差过大会导致运转时花键齿出现偏磨，大幅缩短轴件的使用寿命；另外轴肩的定位高度需要匹配轴承内圈的厚度，保证轴承压装后能靠实轴肩，不会出现轴向窜动。为了提升零件的耐用度，这类轴件通常会采用40Cr材质调质处理，表面硬度达到HB240-280，花键齿面做高频淬火处理，硬度达到HRC48-52，既保证轴芯的韧性可以承受冲击载荷，又能让齿面具备足够的耐磨性，应对长期往复滑动的摩擦损耗。建模时需要注意，花键齿的根部要做R0.5的圆角过渡，避免应力集中导致长期受冲击载荷时出现齿根断裂的问题，两端的中心孔要保留B型中心孔结构，作为机加工时的定位基准，也方便后期维修时的二次磨削找正。在装配逻辑上，轴件的一端会安装同步带轮或者链轮，和伺服驱动单元连接，另一端会安装原点感应凸轮，配合接近开关完成送料原点的定位校准，保证每次送料的起始位置一致。很多新手设计这类轴件时容易忽略轴的挠度校核，当轴的跨距超过500mm时，需要按照材料力学公式计算轴的最大挠曲量，保证挠度值不超过轴承允许的偏角范围，否则长期运转会导致轴承早期损坏。另外花键齿的润滑结构也需要在建模时提前考虑，通常会在轴的非配合面预留润滑脂注油通道，直通花键配合面，保证运转过程中齿面能持续得到润滑，降低磨损速率。这类轴件的尺寸链计算需要和模架的其他部件配合，轴承位的轴径公差选用k6过渡配合，和轴承内圈的配合紧度适中，既不会出现跑内圈的问题，也方便后期维修拆卸；花键齿的宽度公差选用h7，和拨叉的内花键形成间隙配合，保证滑动顺畅。从实际运维的角度来看，这类轴件属于冲压模具的易损备件，正常工况下的使用寿命在3-5年，当齿侧间隙磨损超过0.1mm时就需要及时更换，否则会导致送料精度下降，产生批量不合格冲压件。建模过程中对所有配合面的公差标注需要清晰明确，加工时需要采用两顶尖装夹的工艺完成所有轴段的车削和磨削，保证各段的位置精度，花键加工通常采用花键铣床铣削后再做齿面磨削，消除加工产生的形变，保证齿形精度。
