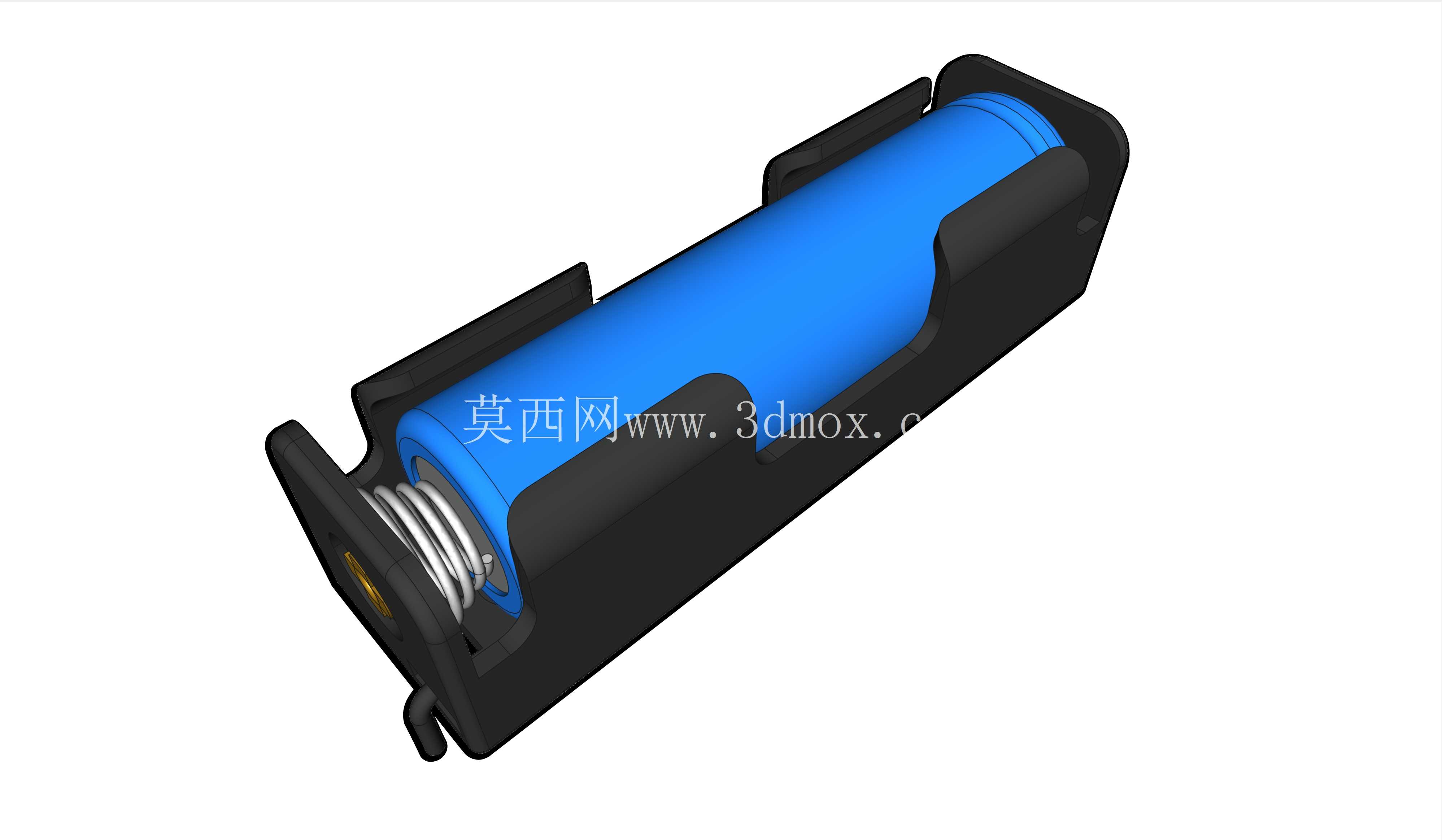

单节18650电池有线固定支撑支架

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1201702
  • 单节18650电池有线固定支撑支架

在车载低压供电回路、便携储能模组的结构搭建中,单节圆柱电芯的固定与走线规整一直是小批量试制阶段容易被忽略的细节,这款针对单节18650电芯设计的有线支架,正是为解决电芯径向窜动、走线无序带来的绝缘磨损、接触不良问题开发的结构件。从实际装配场景来看,这类支架常应用在车载辅助供电模块、小型工控备用电源、DIY储能单元的电芯排布环节,区别于多联排电芯支架的密集排布设计,单节支架的适配灵活性更高,既可以单独固定单颗电芯完成独立供电回路搭建,也可以通过侧边的定位卡扣组合拼接,适配不同容量的串并联电芯组布局,不需要额外开模定制多联支架,能大幅缩短小批量项目的结构验证周期。

设计过程中首先考虑的是电芯的安装限位逻辑,18650电芯的标准外径为18mm,支架的电芯包裹弧面做了0.2mm的过盈配合余量,不需要额外点胶或者绑带固定,电芯压入后即可依靠弧面的抱紧力限制径向位移,同时弧面边缘做了15度的导入倒角,压装时不会刮伤电芯外层的绝缘皮,避免装配过程中造成电芯短路隐患。针对有线连接的需求,支架侧边预留了走线卡槽,卡槽宽度适配常规20AWG到18AWG的硅胶电源线,卡槽内部做了防滑倒刺结构,导线嵌入后不会因为设备振动出现移位,焊盘位置预留了2mm的避让空间,电芯极耳与导线焊接后,焊点不会和支架本体产生挤压,避免长期振动下焊点松脱。

从安装边界来看,支架整体的安装孔位采用了通用的3mm螺丝孔设计,孔距适配市面上常见的工控安装板、车载模组固定位的孔位标准,既可以通过螺丝锁附在设备壳体内部,也可以利用背面的背胶卡槽粘贴在光滑的安装面上,适配不同的装配环境。支架的壁厚控制在1.2mm,在保证结构强度的前提下尽可能压缩占用空间,单颗支架加上电芯后的整体径向尺寸不超过22mm,不会占用过多的设备内部空间,对于内部空间紧凑的小型车载电子设备、便携检测仪器来说,这种紧凑的尺寸设计能给其他元器件留出更多排布余量。

结构受力层面,支架的底部做了十字形加强筋,在电芯压装、设备长期受振动的工况下,支架不会出现形变开裂,加强筋的高度不超过支架底面0.5mm,不会影响支架的安装平整度,锁附螺丝时不会出现支架翘起的问题。考虑到冲压加工的工艺特性,支架的所有折弯处都做了R0.3mm的圆角处理,避免冲压过程中出现应力集中导致的开裂问题,同时所有锐边都做了去毛刺处理,装配过程中不会划伤操作人员的手部,也不会割破导线的绝缘层。在实际的工况验证中,这类支架能适应-20℃到80℃的工作环境,不管是车载户外停放的低温环境,还是设备长期工作的内部温升环境,支架的结构强度和抱紧力都能保持稳定,不会出现材料老化导致的固定失效问题。

不同于注塑支架的模具成本高、交付周期长的问题,这款支架采用冲压工艺加工,适合小批量快速打样和批量生产,材料选用常规的镀锌钢板,表面做钝化处理,既有足够的结构强度,也有不错的防锈能力,不需要额外做表面喷涂处理,能进一步压缩生产周期和成本。在走线设计上,支架的走线槽和电芯极耳的位置做了对应设计,导线从卡槽引出后可以直接对准极耳位置,焊接时不需要额外调整导线走向,能提升装配环节的焊接效率,减少焊线时的错位问题。对于结构设计人员来说,这款支架的三维模型可以直接导入装配体中,不需要重新绘制电芯固定结构,能大幅缩短结构设计的周期,在做设备内部布局验证时,可以直接调用模型模拟电芯和走线的位置,检查是否和其他元器件产生干涉,提前规避装配阶段的问题。
