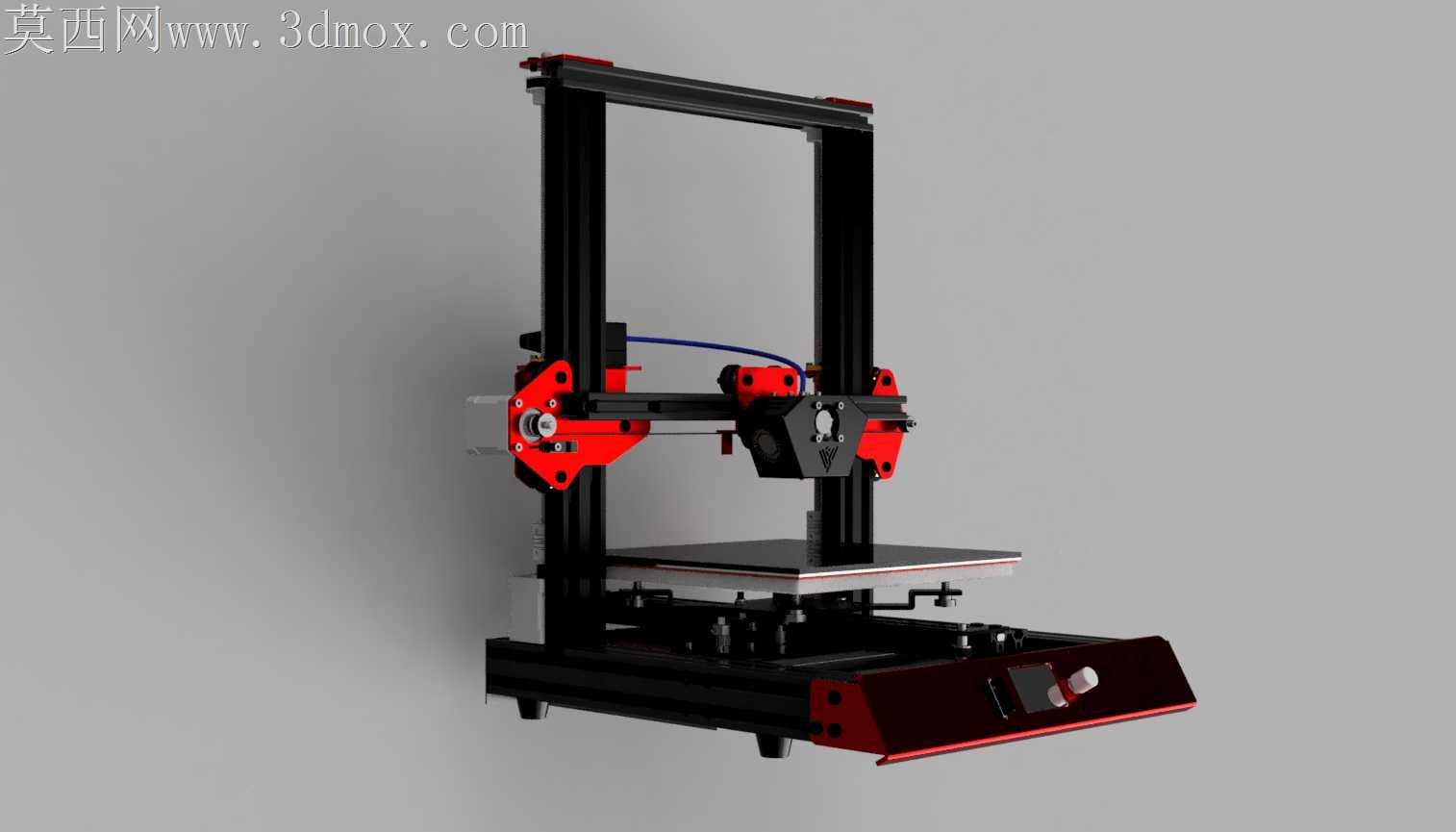

TevoFlash桌面级FDM3D打印设备整机结构

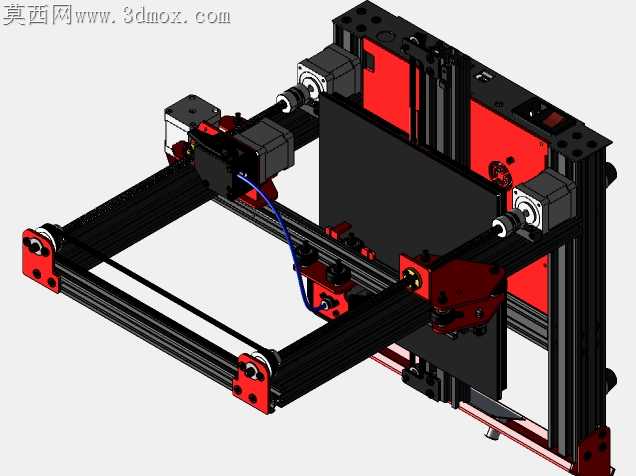

桌面级FDM设备长期存在框架共振导致打印层纹明显、X轴悬臂下垂引发尺寸偏差的共性加工适配痛点，这套结构在落地适配环节做了大量针对性的细节打磨。铝型材框架的拼接槽位预留了0.2mm的装配公差，既避免型材切割端面的微小毛刺导致拼接错位，又能让角码锁紧后框架整体形变量控制在0.1mm以内，不会出现长期使用后框架歪斜的问题。红黑配色的X轴挤出安装座采用分体式锁紧结构，和线性导轨的滑块接触面做了0.05mm的研配余量，装配时不需要额外打磨就能保证滑块滑动无卡滞，同时挤出头的安装孔位和加热块的固定槽做了偏心补偿，抵消长期高温工作后安装座的微小热形变，避免喷嘴和打印平台的平行度出现偏移。底部的控制盒和框架的连接位置加设了橡胶减震垫，能过滤掉散热风扇、步进电机运转时产生的高频振动，避免振动传导到打印平台引发表面振纹。同步带轮的安装轴位做了定位台阶，装配时不需要反复测量就能保证带轮的同轴度，张紧机构的调节行程预留了3mm的冗余量，后期同步带出现松弛时不需要拆解其他部件就能完成张紧调整。打印平台的调平组件采用弹簧加微调螺母的组合，弹簧的线径经过匹配选型，既不会因为弹簧过硬导致调平费力，也不会因为弹簧过软出现打印过程中平台下沉的问题，平台和热床的贴合面做了网格状的导热槽，能让热床的温度更均匀地传导到平台表面，减少ABS等耗材打印时的翘边概率。走线位置全部预留了尼龙扎带的固定卡槽，运动部件的走线长度做了动态余量校核，X轴全程往复运动时不会出现线缆拉扯、剐蹭框架的问题，喷嘴附近的走线套了耐高温的玻纤管，避免长期高温烘烤导致线缆外皮老化破损。所有外露的紧固件都采用内六角圆柱头螺钉，和安装座的沉孔深度完全匹配，装配后螺钉头不会突出安装面，既避免剐蹭打印件，也能让整机外观更整洁。
