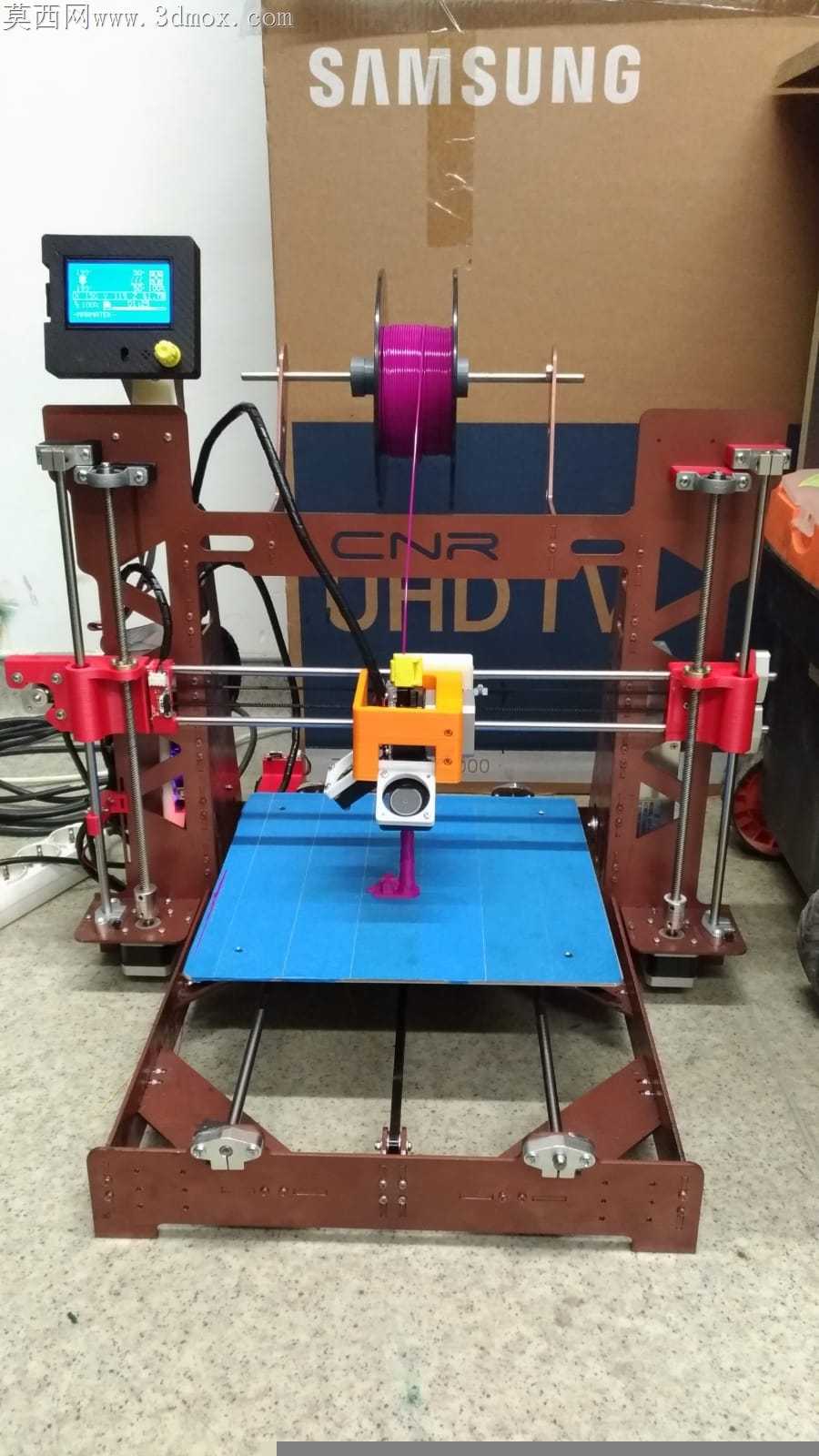

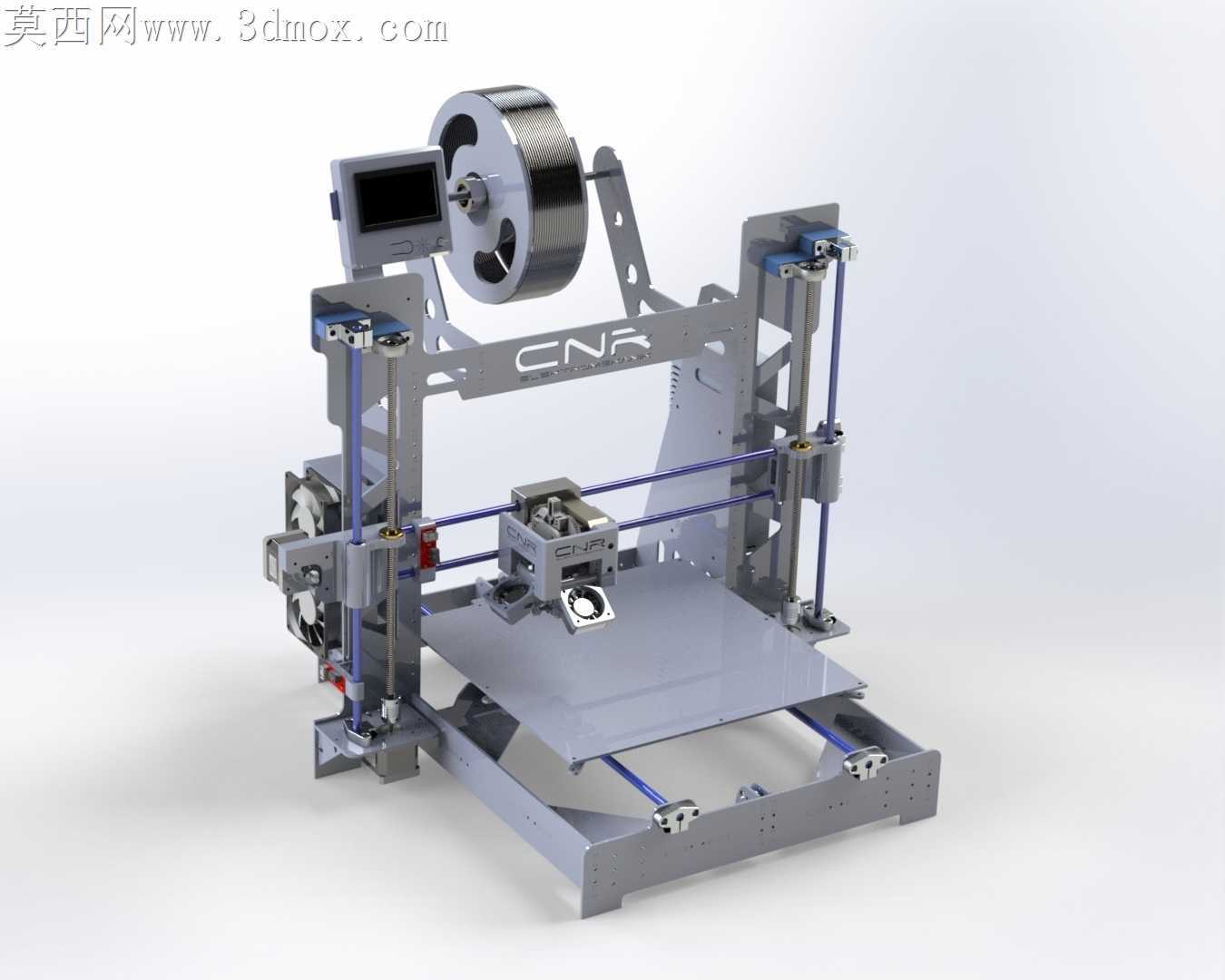

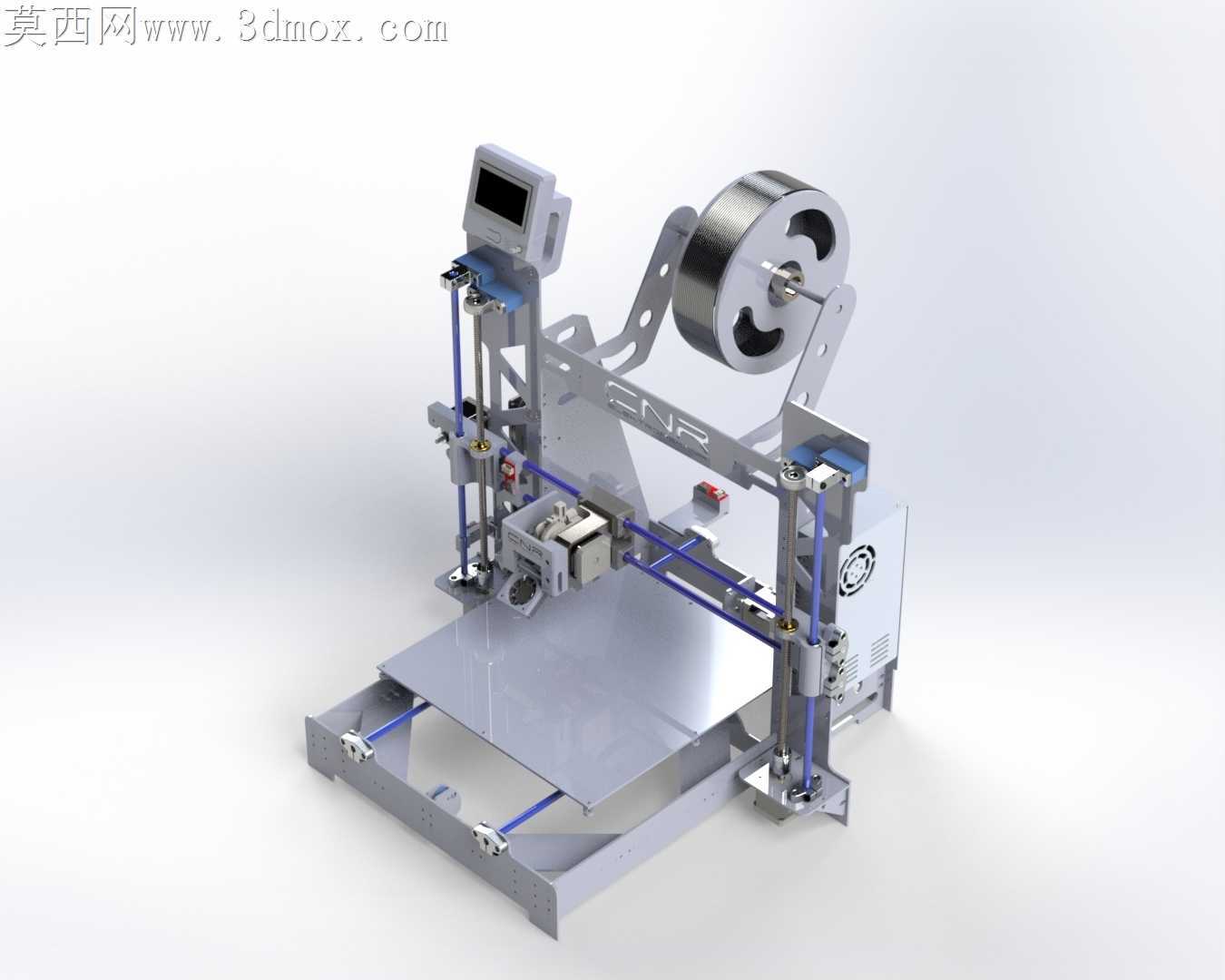

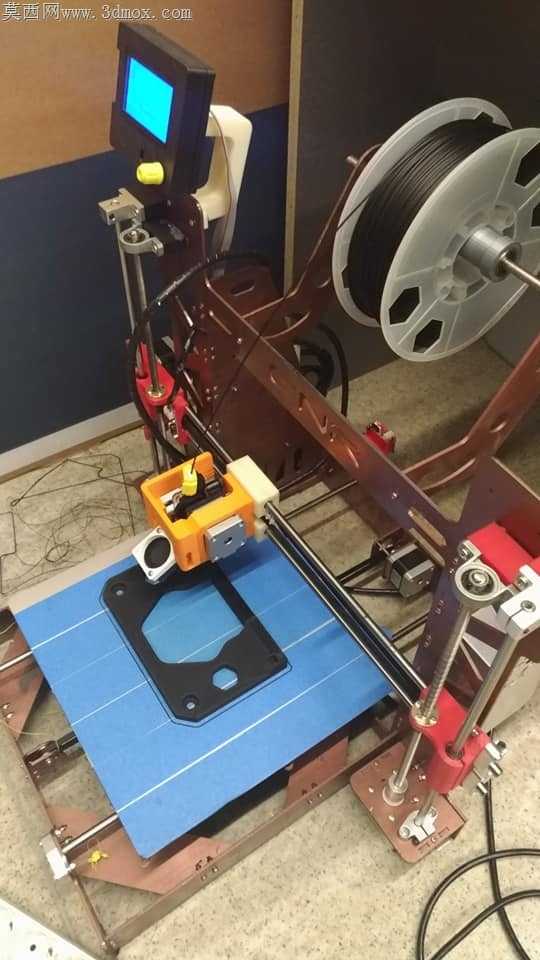

Prusa300V2结构钢框架3D打印设备

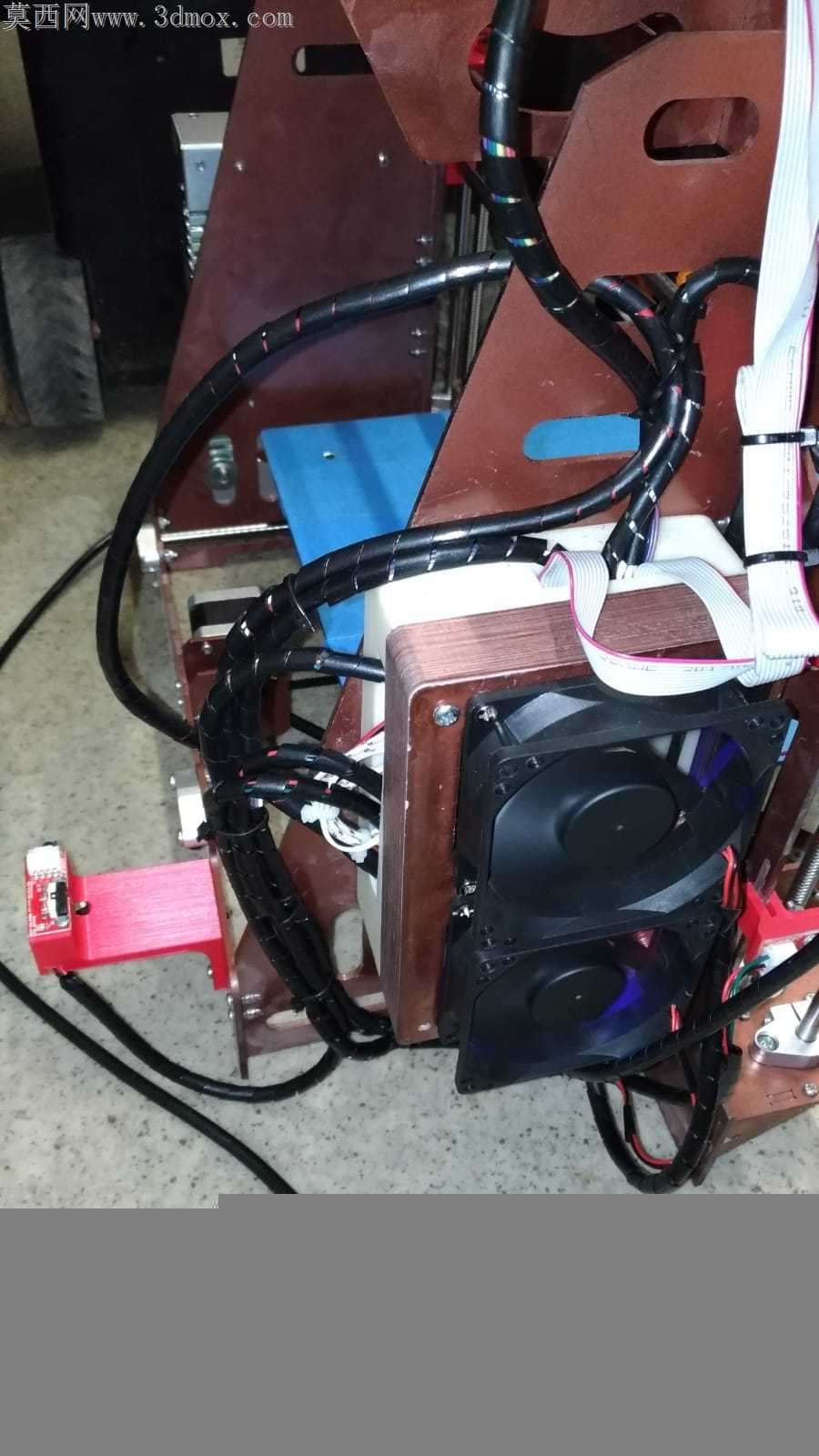

桌面级FDM设备长期被铝型材框架的装配公差困扰，型材切割端面的垂直度偏差、角码连接的虚位累积，往往会让X/Y轴运动到行程边缘时出现0.1-0.2mm的平行度偏差，直接导致首层打印失败、大尺寸制件翘边。这套采用ST37结构钢搭建的Prusa衍生机型，从加工适配层面把框架的形位公差控制压到了量产级设备的标准。钢件折弯处的内R角统一匹配3mm板材的折弯系数，没有出现铝型材改装时常见的避让缺口，所有安装光轴的支座孔位都在折弯完成后做二次CNC铣面，避免折弯形变带来的孔位同轴度偏差。光轴固定座没有采用常规的顶丝锁紧结构，而是在钢件上铣出1.5mm深度的定位沉台，光轴穿入后靠沉台端面限制轴向窜动，打印头高速往复运动时不会出现光轴轴向滑移带来的层纹偏移。挤出机安装位的钢件特意做了局部减薄，在保证安装刚度的前提下降低了X轴运动端的负载重量，配合Z轴双丝杆的同步带联动结构，不会出现单侧负重过大导致的Z轴平台倾斜。走线槽直接在钢框架上冲压出卡扣位，没有额外粘贴理线夹，长期高温工作环境下不会出现胶体脱落、线缆剐蹭运动部件的隐患。打印平台的支撑钢件做了网格状减重孔，既减轻Y轴运动负载，又能让平台底部的加热热量均匀散出，避免局部热量堆积导致的平台形变。料架安装位的钢件折弯角度特意做了1度的预倾角，料盘转动时不会因为重力偏移出现卡料，送丝阻力比垂直安装的料架降低近三成。所有钢件的连接孔位都预留了0.2mm的装配公差，普通爱好者用普通螺栓就能完成装配，不需要额外的铰孔工序，装配完成后框架整体的形位公差不需要额外校准就能达到打印要求，不会出现铝型材框架反复调整仍有偏差的问题。
