XH系列4Pin连接器配对装配结构

在汽车低压线束、车载电控模块内部接线场景中，这类4位XH连接器是板端与线端信号、小电流回路对接的常用基础元件，日常接触的车载传感器接线、内饰小功能模块供电、控制板信号引出等位置，都能见到同规格接插件的身影，其配对结构的可靠性直接决定了整车低压回路的连接稳定性，避免车辆行驶过程中振动引发的接插松脱、接触不良等故障。

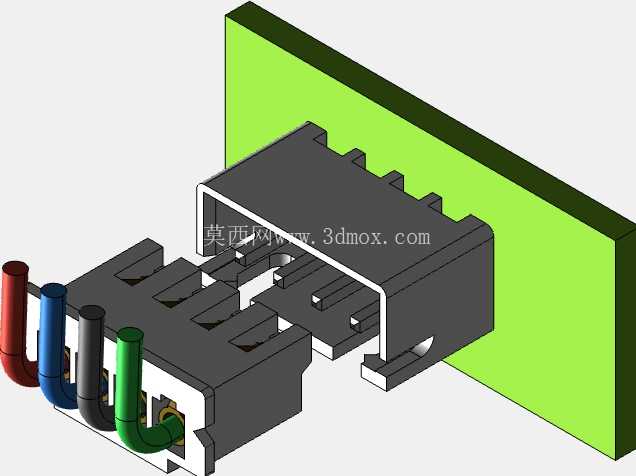

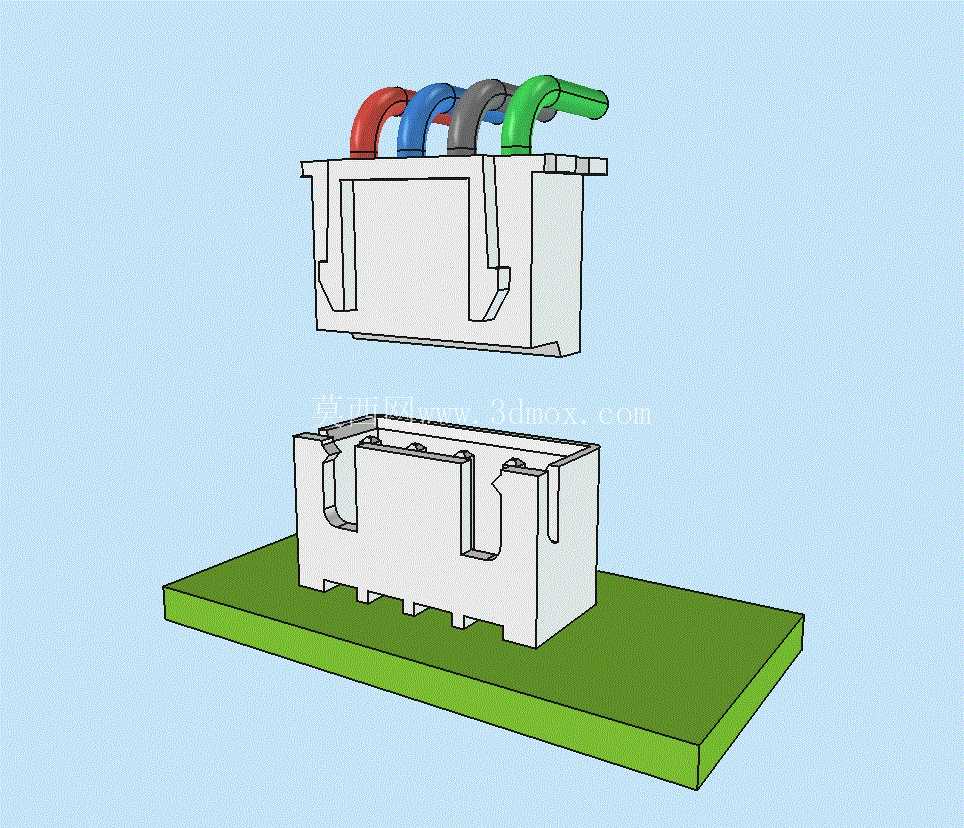

从实际使用功能来看，这套配对结构分为板端底座与线端插头两个独立部分，板端底座设计为直插焊板结构，底部4根插针对应PCB板上的4个焊盘孔位，插针长度适配常规1.6mm厚度的车载控制板，过波峰焊后可牢牢固定在PCB边缘，底座两侧设置了带倒扣的弹性卡扣结构，当线端插头垂直插入到位时，卡扣会自动卡入插头两侧的卡槽内，形成机械锁止，不需要额外增加固定扎带或者点胶工序，就能满足车载场景下的抗振动要求，常规路面颠簸、发动机怠速振动都不会导致接插件松脱。线端插头部分预留了4个线芯压接位，适配常规22-26AWG的电子线，压接好端子的导线从插头尾部的弧形入口穿入，每个入口对应独立的端子腔，避免穿线过程中相邻端子出现错位、顶偏问题，插头顶部设计了按压式解锁位，检修拆卸时只需要向下按压解锁卡扣，就能垂直拔出插头，不会损伤周边的线束或者板上元件。

设计这套配对结构时，首先要严格控制接插界面的公差带，公母端子的对中偏移量控制在0.15mm以内，避免插合过程中出现端子顶弯、插针歪斜的问题，板端底座的安装定位柱高度设计为1.2mm，刚好对应PCB上的定位孔，过炉焊接时不会出现底座偏移，保证插针与焊盘的同轴度。外壳部分的壁厚均匀控制在1.2mm，既满足注塑成型时的熔体流动要求，避免出现缩痕、缺胶问题，也能保证外壳有足够的结构强度，插合过程中施加30N的轴向力时不会出现壳体开裂。线端插头的尾部进线口做了圆弧过渡处理，没有尖锐棱角，线束弯折时不会割伤线皮，适配车载场景内线束弯折半径不小于5倍线径的布线要求，避免长期弯折导致线芯断裂。

从安装边界尺寸来看，板端底座焊板后，本体高出PCB板面的高度为8.5mm，两侧卡扣的最大外宽为11.2mm，设计PCB布局时，底座周边需要预留至少2mm的操作空间，方便插头插拔操作，不会和周边的电容、电阻等板上元件产生干涉。线端插头插合到位后，整体轴向长度为15mm，尾部出线方向的弯曲空间需要预留至少10mm，避免线束过度弯折导致的接触不良。插合到位后，公母端子的接触有效长度不小于2.5mm，接触电阻控制在10mΩ以内，满足小电流信号回路、最大5A以内的供电回路传输要求，适配车载12V低压系统的使用需求。

在结构细节上，板端底座的每个插针周围都设计了独立的隔离筋，将相邻的端子腔完全分隔开，避免焊接过程中焊锡桥接引发的短路问题，同时也能防止使用过程中灰尘、水汽进入端子接触区域，提升接插件的环境适应性。线端插头的每个端子腔内都设计了端子防退卡扣，压接好的端子插入腔体内后会被卡扣锁止，拉扯线束时端子不会从腔体中脱出，拉脱力满足单根导线承受20N拉力不脱出的行业要求。配对插合的导向结构设计在壳体的两个对角位置，插合时即使有轻微的角度偏移，导向斜面也能引导插头顺利滑入到位，不需要严格对正就能完成装配，能有效提升生产线的装配效率，减少人工装配时的对位时间。
