两款规格电子测试用穿孔板结构设计

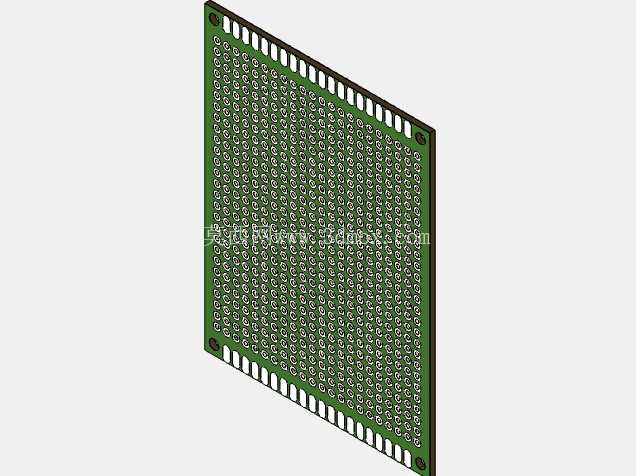

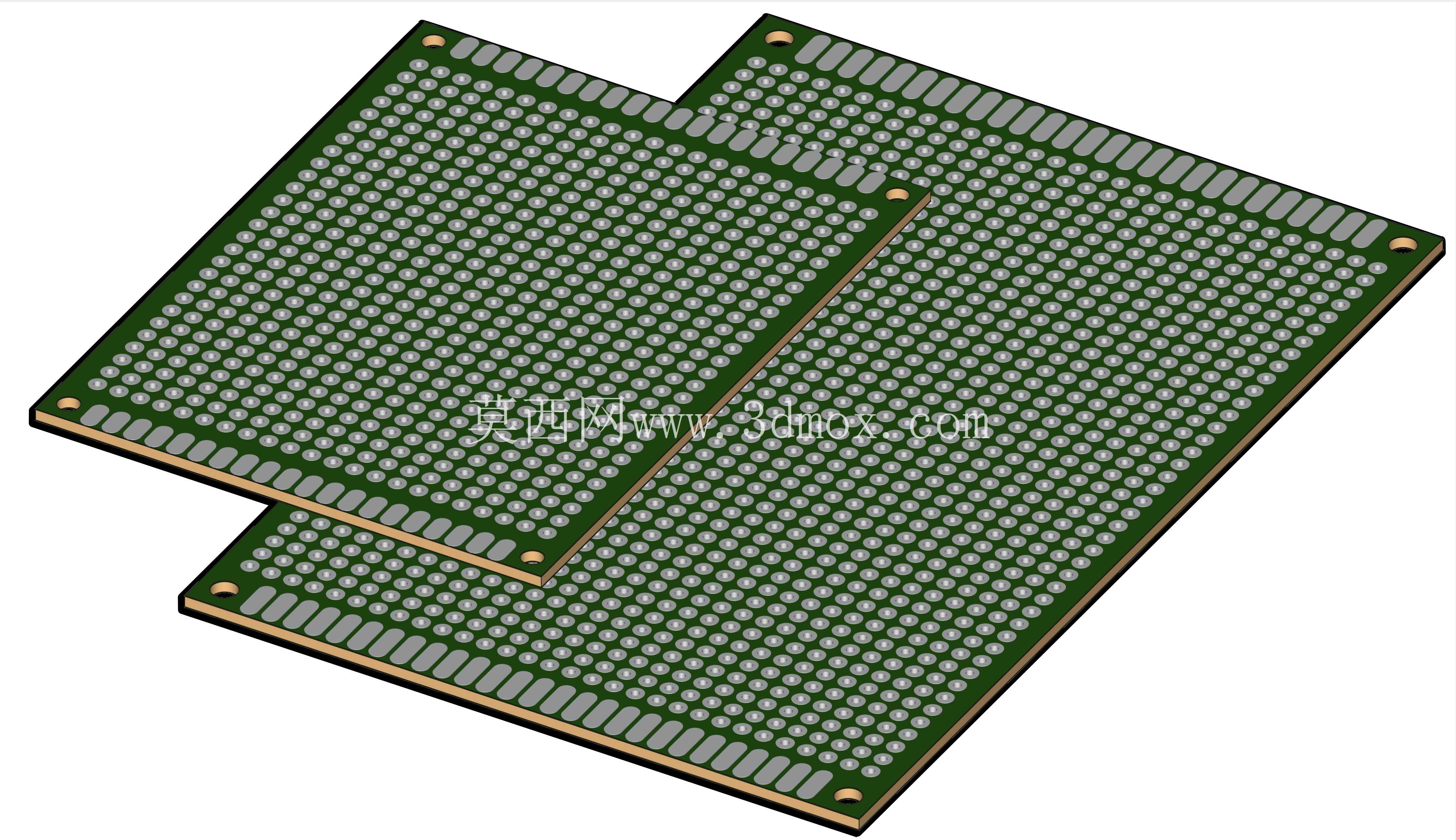

在汽车电子零部件的功能验证、线束导通测试以及小批量样件试制环节，这类标准化尺寸的穿孔板是台架搭建中出镜率极高的基础载具，很多刚接触台架设计的工程师容易忽略这类基础件的尺寸精度对测试稳定性的影响，往往随便找一块通用洞洞板替代，最后出现探针接触不良、线束固定错位、台架堆叠干涉等问题，反而拖慢了整个验证周期。这次设计的两款穿孔板，分别对应60×80mm和80×120mm两种常用安装边界，完全是从一线测试台架的实际使用痛点出发做的结构优化，没有多余的花哨设计，每一处尺寸都对应实际装配需求。先从安装边界说起，60×80mm的规格主要适配汽车ECU周边小型信号转接模块的安装，这类模块通常布置在台架的侧挂安装位，预留的安装空间本身就比较局促，板体边缘做了1.5mm的工艺倒角，避免装配时割伤线束绝缘层，四个角的安装孔位严格匹配通用铝型材台架的20mm间距孔系，不需要额外做转接板就能直接固定在型材框架上，板体厚度控制在1.6mm，和常规PCB载板的厚度保持一致，通用的板卡固定座、压线卡扣都能直接适配，不用单独开模做定制固定件。80×120mm的规格则面向多通道信号汇总的转接场景，比如整车四门线束的导通测试、车身传感器的信号集中采集，这类场景需要布置的探针、接线端子数量更多，板体的有效穿孔区域占比做到了90%以上，孔间距严格采用2.54mm的标准排针间距，不管是直插排针、焊接端子还是压线探针，都能直接插装固定，不需要额外扩孔或者调整孔位。设计过程中特意规避了通用穿孔板常见的孔位公差过大问题，所有穿孔的孔径公差控制在±0.05mm，插装排针时不会出现晃量过大导致的接触不良，也不会因为孔径过小导致插装费力、针体镀层刮落的问题。板体的基材参数参考了常规FR-4环氧板的物理特性做的结构校核，在120mm的跨度下，即使满插端子和线束，板体的中部形变量也能控制在0.1mm以内，不会因为长期受力出现中部凹陷导致的针体脱焊、接触断开问题。边缘的金手指区域做了加宽处理，当需要把穿孔板直接插装到测试机箱的背板插槽时，不需要额外粘贴导电胶带或者打磨边缘，直接就能适配标准插槽的尺寸，减少二次加工的工作量。很多工程师在搭建测试台架时，经常会遇到不同模块之间的接地共地问题，这次的两款穿孔板都在板边预留了连续的接地穿孔排，所有接地孔位在板内做了连通处理，只需要一个接线端子就能实现整个板载回路的共地连接，不用再飞线跨接各个接地点，既减少了台架的接线杂乱度，也能降低因为接地不良导致的信号干扰问题，这一点在汽车传感器的弱信号测试场景里尤为重要，很多时候信号飘移并不是传感器本身的问题，恰恰是台架载板的接地处理不到位引入的干扰。另外板体的四个角都做了定位缺口设计，当需要多层板堆叠使用时，通过定位铜柱就能快速对齐孔位，不会出现层间孔位错位导致的插针弯折问题，在做高密度信号转接时，多层堆叠的结构能大幅减少台架的平面占用空间，把更多的台架面积留给被测件和测试仪器。从实际使用场景来看，这两款穿孔板不仅能用于汽车电子的测试台架，在工业控制板卡的原型验证、小型嵌入式设备的开发调试、教学实验台的搭建场景下都能直接复用，尺寸规格刚好覆盖了从小型信号转接板到中型通道汇总板的常用需求，不需要每次搭建台架都重新绘制板体结构、调整孔位，能大幅缩短台架的搭建周期。设计时没有做多余的异形结构，整个板体都是规则矩形，加工时可以直接采用常规PCB铣切工艺，不需要特殊的模具或者加工工序，加工成本和通用洞洞板基本持平，但孔位精度、安装适配性、结构强度都比市售通用洞洞板更贴合工业测试场景的使用需求。板体边缘预留的5mm宽度的无孔区域，是专门为粘贴线号标签、标识通道编号预留的空间，很多通用洞洞板把孔位一直开到板边，贴标签时要么挡住孔位，要么标签超出板边容易被刮落，这个细节设计能让台架的线束标识更规整，后期排查线路时不用反复翻找接线图，顺着板上的标签就能快速定位对应通道。另外在穿孔的排布上，特意避开了安装孔位周边3mm的区域，防止固定螺丝时螺丝头部压到穿线孔内的导线，造成绝缘层破损短路的问题，这也是很多新手设计载板时容易忽略的细节，往往装配完才发现螺丝压到了导线，又得重新拆线调整位置，耽误装配进度。
