电力线圈绕线机核心执行组件结构

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1201719
  • 电力线圈绕线机核心执行组件结构
  • 电力线圈绕线机核心执行组件结构

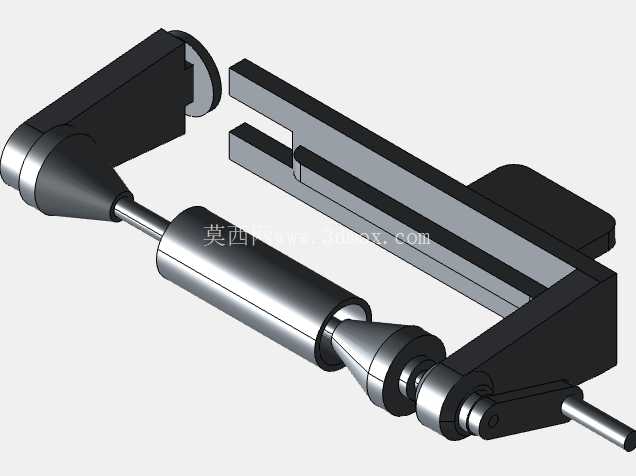

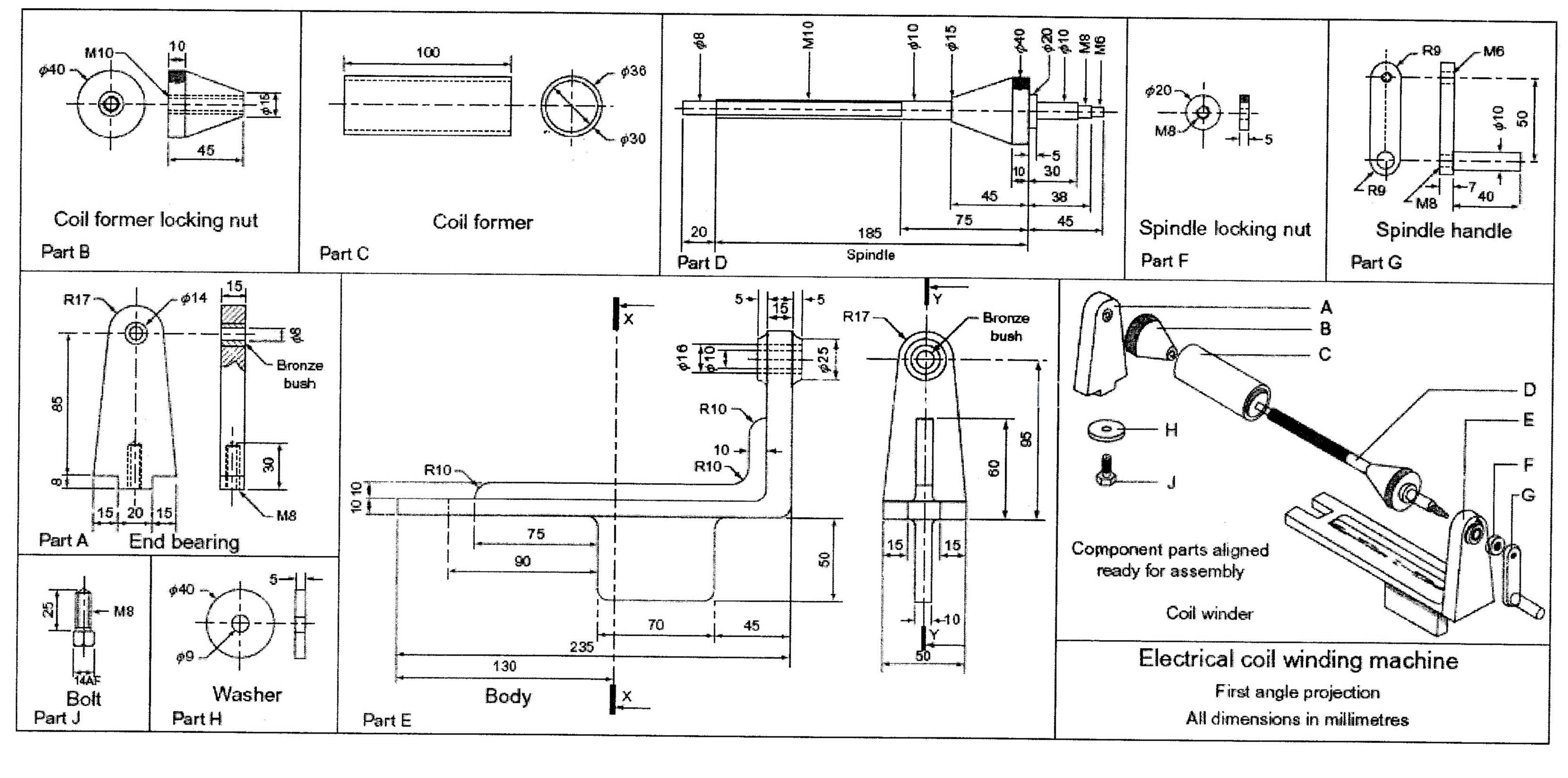

这套绕线执行组件,主要面向中小规格电力线圈、车用电磁线圈的批量绕制工序,适配车间内中小型绕线设备的改造与配套需求,在低压电器配件、汽车传感器线圈、小型变压器绕组的生产场景中,可直接作为执行端替换原有简易夹具,解决传统绕线作业中线圈夹持同心度不足、排线偏移、不同规格线轴适配性差的实际问题。从结构布局来看,组件采用双侧顶尖对顶的夹持逻辑,一端为带锥度的固定顶尖座,通过螺栓可直接固定在绕线设备的安装基板上,顶尖锥面做了淬硬处理,减少长期夹持转动带来的磨损,另一端为可滑移的活动顶尖,配合内置的弹性顶紧结构,可适配不同长度的线圈骨架装夹,装拆骨架时只需拉动尾部的操作杆即可完成顶尖的伸缩,无需额外工具辅助,单批次换型的装夹时间可缩短近40%。中间的排线导向座采用双槽式滑动结构,导向槽的间隙经过研磨处理,可适配0.1mm到1.2mm线径的漆包线走线,导向座底部与横向滑移导轨配合,可随绕线转速同步做轴向进给,保证漆包线在骨架上逐层均匀排布,避免出现叠线、间隙不均的问题,导向槽的进线口做了圆弧过渡处理,不会刮伤漆包线的绝缘层,减少绕制过程中的线体损伤隐患。设计过程中优先考虑了安装的通用性,组件底部的安装孔位按照常规绕线设备的基板孔距做了标准化设计,安装面的平面度控制在0.02mm以内,保证装夹后顶尖的回转同心度不超过0.03mm,避免绕线过程中出现骨架跳动导致的线圈松散问题。整体结构的运动部件都预留了润滑注油孔,日常维护时无需拆解结构即可完成润滑保养,适合车间长期连续作业的工况。从安装边界来看,组件整体横向最大行程为180mm,可夹持的骨架最大直径为80mm,最小夹持直径为8mm,安装时需要在设备基板上预留220mm*120mm的安装平面,顶尖的中心高距离安装面为65mm,可匹配市面上多数中小型绕线机的主轴中心高度,无需额外做垫高或下沉调整。组件的传动连接端采用标准的圆轴输出,可通过联轴器直接与绕线机的主轴输出端连接,也可配合同步带轮做减速传动,适配不同绕线转速的工艺需求。在实际使用场景中,这套组件不仅可用于圆形截面骨架的线圈绕制,更换顶尖的适配头后,也可夹持方形、异形截面的线圈骨架,配合排线座的进给参数调整,可完成不同排布方式的线圈绕制作业,比如密绕、间绕、分层叠绕等工艺都能通过调整进给参数实现,不需要更换整套夹持机构。结构上没有采用复杂的气动或液压夹紧结构,纯机械的弹性顶紧结构可靠性更高,在车间多尘、有少量油污的工况下也能稳定运行,不会因为气源杂质或者液压油泄漏导致的夹紧失效问题,后期维护的成本也更低。顶尖的锥面角度采用通用的60度锥角,磨损后可直接替换标准顶尖配件,不需要定制特殊零件,减少设备停机等待配件的时间。排线导向座的导向块采用耐磨的铜质材料,长期与漆包线摩擦也不会出现明显的沟槽,当导向块磨损到影响走线精度时,只需松开固定螺丝即可快速更换导向块,维护操作十分简便。整套组件的所有棱角位置都做了倒角处理,没有尖锐的毛刺边,操作人员装夹骨架时不会被划伤,符合车间作业的安全要求。
