CNC铣床用钻石雕刻机夹持支架

在电子类小批量试制的加工场景里，普通铣削刀柄装夹微型雕刻刀具时，常出现同轴度偏差、夹持力不足导致的跑刀问题，尤其是刻制电路板精细线路时，0.1mm级的偏差就会造成线路短路、焊盘错位，直接报废整板。这款钻石雕刻机支架，正是针对CNC铣床加工电子项目电路板的精细作业需求设计，核心作用是稳定装夹钻石雕刻刀头，保障微铣削、刻线作业的精度稳定性。

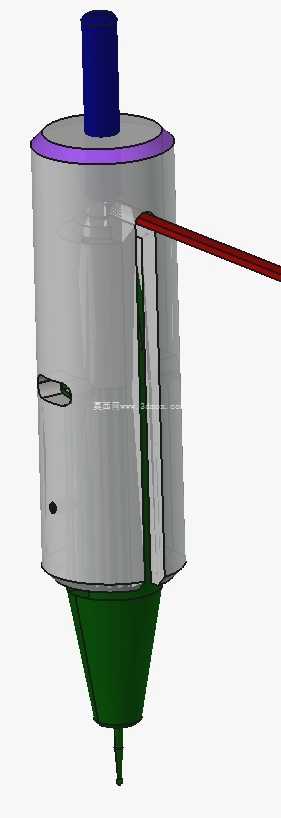

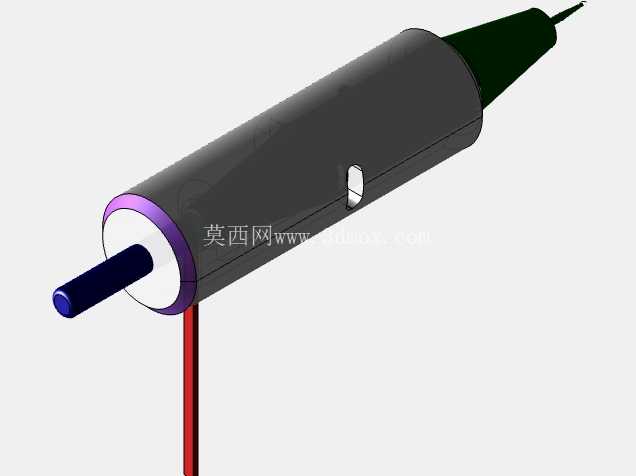

从结构设计逻辑来看，支架采用三段式同轴布局，顶部为标准机床主轴连接段，采用圆柱直柄结构，外径匹配常规数控铣床的ER夹头装夹范围，无需额外转换套即可直接装夹，连接段的圆柱度公差控制在0.005mm以内，避免高速旋转时出现动平衡偏差，减少加工震纹。中部主体为等直径圆柱腔体，内部集成刀具锁紧机构，采用侧向顶丝配合弹性胀套的结构，既可以适配不同柄径的钻石雕刻刀，又能保证装夹后刀具的径向跳动量控制在0.003mm以内，满足精细刻线的精度要求；腔体侧面预留的扳手操作缺口，可在不拆卸支架的情况下完成刀具更换，缩短换刀辅助时间。中部腔体外侧延伸出的刚性支撑杆，可连接冷却管路或对刀辅助装置，避免加工过程中管线晃动干扰刀具作业。下部为锥形过渡段，大端与中部腔体平滑衔接，小端收缩为刀具导出孔，锥形结构既可以提升支架整体的结构刚性，减少高速旋转时的风阻，又能让切削碎屑顺着锥面滑落，避免碎屑堆积在刀具出口处刮花加工表面。

安装边界方面，支架整体轴向长度控制在常规铣床Z轴行程的安全范围内，装夹后不会超出工作台的最大加工高度，最大外径小于常规刀柄的避让直径，加工电路板这类小尺寸工件时，不会与工作台夹具产生干涉。刀具伸出长度可通过内部胀套的锁紧位置灵活调整，最短伸出量可控制在5mm以内，最大限度提升刀具刚性，最长可调整至20mm，满足带台阶结构的电路板深槽刻制需求。

实际使用过程中，这款支架适配常规立式CNC铣床的主轴转速区间，在12000-24000rpm的高速刻削工况下，动平衡表现稳定，不会出现明显的震动或异响。装夹钻石雕刻刀加工FR-4材质电路板时，刻线边缘无明显毛边，线宽一致性偏差可控制在0.02mm以内，完全满足小批量电子原型板的加工精度要求。相较于普通的弹簧夹头刀柄，这款专用支架的刀具夹持同轴度更高，针对微型雕刻刀的装夹适配性更好，不会出现小直径刀柄夹不紧、打滑的问题；同时支架下部的锥形结构可以阻挡切削碎屑向上飞溅进入主轴夹头内部，减少主轴的维护清理频次。设计时也充分考虑了加工便利性，整体结构无复杂异形曲面，采用常规车削、铣削工艺即可完成加工，后期维护时仅需更换内部的弹性胀套即可修复夹持精度，使用成本较低。针对电路板加工时的切削粉尘问题，支架外表面做了光滑处理，不易附着环氧树脂粉尘，日常清理仅需用压缩空气吹扫即可，不会出现粉尘堆积在结构缝隙中难以清理的情况。
