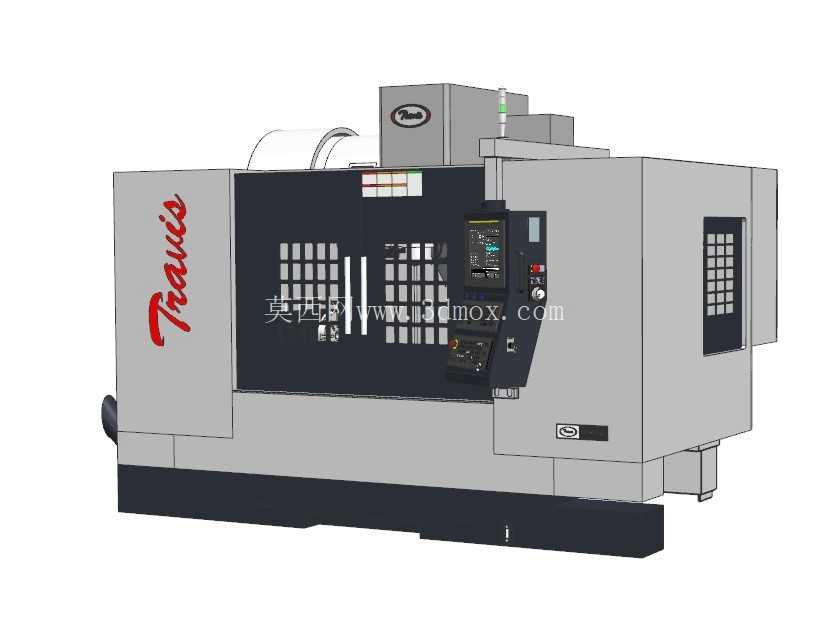

Travis立式数控加工中心设备结构

在离散制造的金属切削加工场景里，立式加工中心是覆盖中小尺寸结构件、模具型腔件加工的核心设备，本次呈现的这款Travis立式加工中心结构，完全按照量产设备的实际布局完成三维构建，可直接用于车间布局仿真、设备改造方案验证、教学演示等场景。从实际加工用途来看，该设备可完成铣削、钻孔、镗孔、攻丝等多工序连续加工，适配汽车零部件、通用机械配件、工装夹具等零件的小批量多品种加工需求，一次装夹即可完成工件除装夹面外的多面加工，大幅减少多次装夹带来的定位误差，提升加工精度一致性。

从功能特性的结构设计来看，设备采用定梁固定立柱结构，床身、底座均为铸铁材质的筋板布局设计，这种结构在实际生产中可有效吸收重切削时的振动，保障主轴高速运转时的刚性。主轴单元布置在滑枕前端，搭配三轴直线导轨传动结构，X轴负责工作台左右方向进给，Y轴负责滑鞍前后方向进给，Z轴负责主轴箱上下方向进给，各轴的行程边界在模型中完全还原实际设备参数，可直接用于加工行程校验、工件装夹干涉模拟。操作面板布置在设备前部右侧，符合操作人员的站立操作习惯，面板上集成了状态指示灯、操作按键、手轮接口，实际生产中操作人员无需大幅移动即可完成程序调用、对刀操作、状态监控等动作。设备左侧布置的刀库结构，可容纳多把加工刀具，通过自动换刀机构完成不同工序的刀具切换，换刀动作的行程路径在模型中做了完整还原，可用于换刀干涉验证、刀库扩容改造的结构校核。

从外形尺寸与安装边界来看，设备整体采用左右对称的布局设计，后部突出的电柜、主轴冷却单元结构都做了精准还原，安装时需要预留后部的检修空间、左侧的刀库维护空间、前部的操作与工件上下料空间，设备底部的调平螺栓安装位置、排屑机的布置位置都和实际量产设备一致，可直接用于新车间的设备布局规划，提前核算生产线的设备间距、物流通道宽度，避免现场安装时出现空间不足的问题。防护门采用双开式结构，门上的观察窗位置、安全联锁开关的安装位都在模型中有所体现，实际生产中关闭防护门后可隔绝切削液飞溅、切屑崩溅，观察窗可直接观察内部加工状态，无需频繁开门。设备侧面的散热格栅、后部的管线接口位置都按照实际设备还原，可用于设备外接冷却系统、气动系统的管线布置模拟，提前规划管线走向，避免现场布线时出现管线干涉、长度不足的问题。

在建模逻辑上，整个设备按照实际装配关系拆分部件，床身、立柱、主轴箱、工作台、刀库、防护外壳、操作面板都为独立可编辑的子装配体，结构设计人员可直接拆解各部件查看内部结构，用于同类设备的改型设计参考，比如更换更高转速的主轴单元时，可直接在模型中校核主轴箱的安装空间、Z轴行程的干涉情况；做自动化上下料改造时，可直接在模型中模拟机器人的上下料路径，确认防护门的开门高度、工作台的装夹高度是否匹配机器人的动作范围。对于教学场景来说，该模型可直观展示立式加工中心的各部件位置关系，帮助学员快速理解三轴加工中心的运动逻辑、各功能部件的作用，比二维图纸更具直观性。
