这款接插件结构在工业电气连接场景中有着非常广泛的适配性,日常做设备电控柜布线、车载线束对接、工控板卡外接端口拓展时,这类间距20mm的插接端子是很常用的连接件,能在有限的安装空间内实现多回路的稳定电气导通,避免线束直接焊接带来的后期维护拆解困难问题。从实际使用的角度出发,这类接插件最核心的要求就是插接后的保持力足够,不会因为设备运行的振动、环境温变出现松脱断连,同时插针的导电接触面积要满足对应回路的载流要求,避免长期通电出现接触部位过热烧蚀的问题。

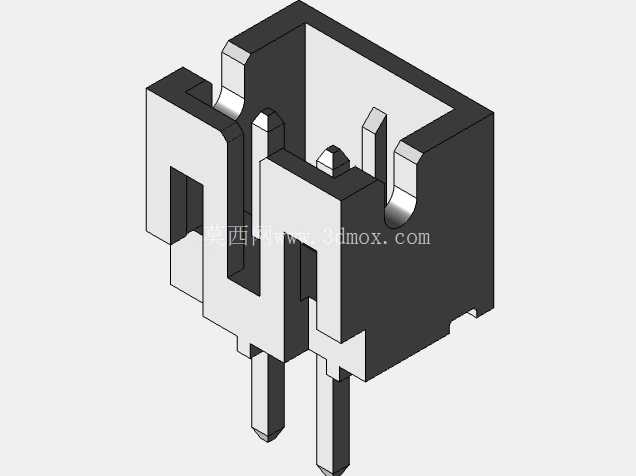

设计这款结构的时候,首先要考虑的是公母端对插的导向结构,你看模型上壳体两侧做的凸起导向筋,还有对应配合的卡槽,就是为了插接的时候能自动对位,不需要操作人员反复对准孔位,哪怕是在设备内部视线不好的安装位置,也能靠手感完成盲插操作,不会出现插针顶弯、错位硬插导致的零件损坏。壳体的卡扣结构是和本体一体化设计的,没有额外加装金属卡扣,这样做的好处是减少零件数量,降低装配工序的复杂度,同时塑料卡扣的弹性形变范围刚好能满足多次插拔后的保持力要求,不会因为反复插拔出现卡扣断裂失效的问题。
从安装边界来看,这款接插件的插针伸出长度是经过匹配计算的,焊接在PCB板上的时候,插针穿过板孔后的焊接余量控制在1.5mm左右,既能够保证焊锡充分浸润形成可靠焊点,又不会因为伸出过长导致和板上其他元件发生干涉。壳体的外形做了切角和让位设计,在多排并列安装的时候,相邻两个接插件之间不需要预留额外的操作间隙,壳体侧面的凹凸结构刚好能互相避让,最大化利用板上的安装空间,适合高密度布线的电控场景。
插针的排布是对称式设计,每个插针周围都做了绝缘隔离筋,哪怕是在高湿、多粉尘的工业环境下,相邻插针之间也不会因为凝露、积尘出现爬电短路的问题,绝缘筋的高度比插针的接触端高出2mm左右,哪怕插接过程中出现轻微的偏斜,绝缘筋也能先起到导向和隔离作用,避免插针直接碰到相邻的接触件造成短路。壳体底部做了定位柱,安装的时候定位柱先卡进PCB板对应的定位孔里,再接插件整体就不会在焊接过程中出现偏移,过完波峰焊之后定位柱还能起到辅助固定的作用,分担插针焊点承受的机械应力,比如线束受到拉扯的时候,力量会先传到壳体和定位柱上,不会直接拽拉焊点导致焊盘脱落。
在实际选型适配的时候,这类接插件可以适配不同线径的导线压接,插针的接线端做了V型压接槽,压接的时候导线的线芯能被充分包裹在槽内,压接后的拉力能满足行业标准要求,不会因为导线受拉就从插针里脱出。壳体的材质选用的是耐温工程塑料,能够承受波峰焊时的高温冲击,不会出现壳体变形、融化的问题,同时材料本身的阻燃等级也满足电气设备的安全要求,哪怕接触部位出现异常打火,也不会引燃壳体造成火情扩散。
很多刚入行的结构工程师在做这类接插件建模的时候,容易忽略插拔力的匹配问题,其实卡扣的过盈量、插针接触片的弹性形变距离都是需要反复校核的,过盈量太大的话插拔需要的力量太大,现场装配的时候工人操作困难,过盈量太小又会导致接插件容易松脱,接触电阻变大。这款结构里的卡扣配合面做了15度的导向斜角,插入的时候斜面引导卡扣弹性张开,到位之后卡扣自动卡入卡槽,拔出的时候只需要按压卡扣的解锁面就能顺利脱开,不需要额外的工具辅助,单人就能完成线束的拆装维护。另外插针的接触部位采用了分叉式弹性结构,两个接触片从两侧夹紧公端插针,接触压力均匀分布在两个接触面上,哪怕在振动环境下,接触压力也能保持稳定,不会出现瞬间断连的情况,适合用在有运动部件、运行过程中存在持续振动的设备上。
