按压式双线接线扬声器弹簧端子夹

日常做音频设备、小型电控箱的接线结构选型时，这类弹簧夹式端子的出镜率一直很高，尤其是需要频繁拆装音箱线、测试接线的场景，比锁螺丝式的接线柱效率高太多。这次拆解建模的这款双位弹簧端子夹，核心就是解决快速接线、免工具操作的需求，平时在桌面功放、DIY音箱、小型测试治具、低压信号转接模块上都能见到同款结构的应用。

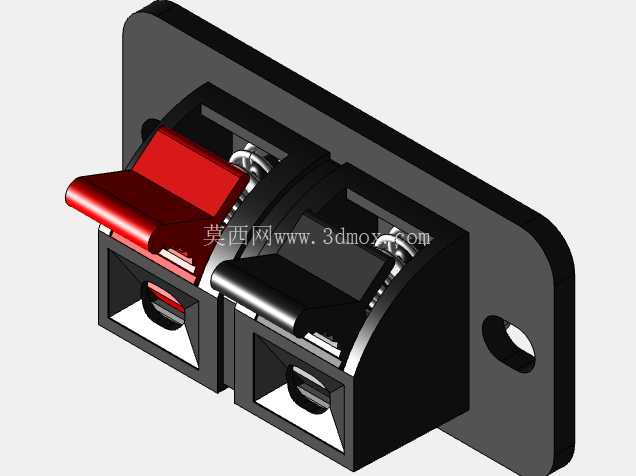

从实际使用逻辑来看，这类端子的操作没有学习成本，外露的红色按压帽就是操作触发位，向下按动的时候，内部的弹簧夹片会被顶开，此时剥好绝缘皮的导线可以直接从端部的接线孔插进去，松开按压帽之后，弹簧的回弹力会带动夹片牢牢咬住导线线芯，不需要拧螺丝，也不需要额外的冷压端子，单根导线的接线时间能控制在两秒以内，对于生产线批量接线、现场快速改线的场景来说，能省不少装配工时。而且这种夹片结构的接触面积比单点螺丝压接更大，对于音频信号这类对接触阻抗敏感的传输场景来说，能减少接触不良带来的信号损耗、杂音问题。

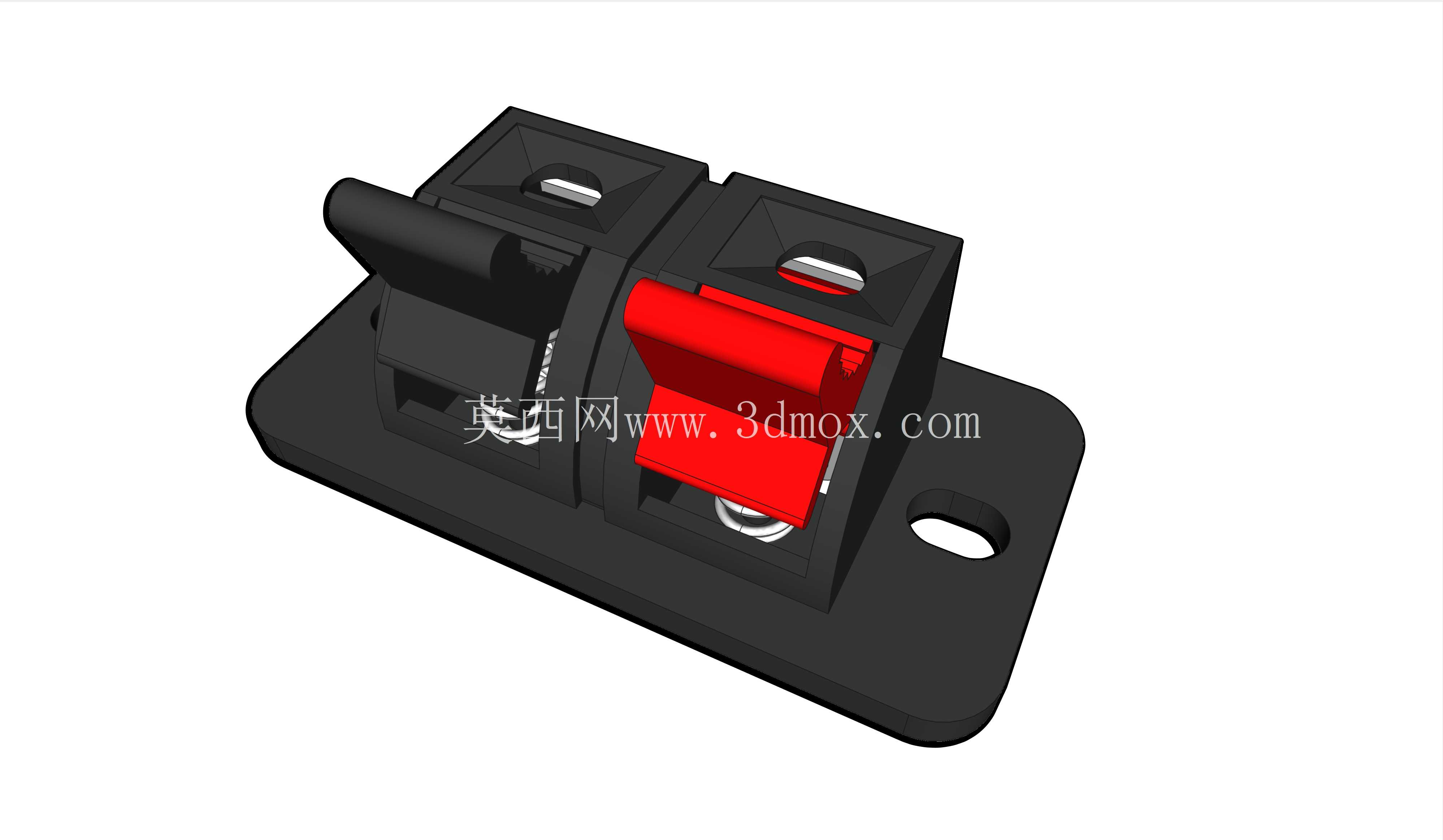

结构设计上，整个端子座采用分体卡扣式装配，黑色的基座是绝缘阻燃的工程塑料材质，底部带两个对称的安装固定孔，安装孔的位置做了沉台设计，用M3或者M4的螺丝固定的时候，螺丝头不会突出基座底面，能保证整个端子座贴平安装面板，不会出现翘边、晃动的问题。基座的安装边界尺寸控制得比较紧凑，双位并排的总宽度不到40mm，底座长度在60mm左右，突出安装面的高度不到30mm，在小型设备的面板上布置的时候不会占用太多空间，两个接线位的中心距留足了操作间隙，按动其中一个按压帽的时候不会碰到相邻的操作位，哪怕是戴薄劳保手套操作也不会误触。

内部的导电夹片采用的是高弹性锰钢冲压成型，表面做了镀镍防锈处理，夹片的咬合位置做了锯齿状的防滑纹路，哪怕是多股的软铜芯线插进去，咬合之后也不会出现松脱、抽拉掉线的问题，正常使用情况下能承受反复按压上千次不会出现弹性衰减。红色的按压帽和内部夹片做了卡扣联动，按压的行程控制在8mm左右，按到底的时候夹片张开的间隙足够容纳16AWG规格的导线，不管是单股硬线还是多股软线都能顺利插入，不会出现卡线、插不到位的情况。基座上的接线孔做了导向倒角，导线插入的时候能顺着倒角直接对准夹片的咬合位置，不需要反复调整角度对准，新手操作也能一次插到位。

从安装适配的角度来说，这类端子一般是嵌入式安装在设备面板上，面板只需要开出对应尺寸的方孔，端子座侧面自带的卡扣能直接卡在面板上，不需要额外的固定螺母，装配的时候从面板正面直接按进去就能卡紧，装配效率比螺纹锁紧式的接线柱高很多。如果是用在PCB板上的版本，底部的插针可以直接过波峰焊固定，不过这款是面板安装款，尾部的接线位置是直通式的，前后都可以插线，也可以用来做面板前后的导线转接，不用在内部额外做导线焊接。

实际选型的时候需要注意，这类弹簧端子的额定电流一般在10A以内，适合用在低压信号、小功率供电的场景，比如扬声器接线、传感器信号转接、小功率直流供电接线，不能用在大电流的主供电回路里，避免过载发热。另外夹片的弹力是核心参数，建模的时候特意还原了夹片的弯曲角度和厚度，保证模拟装配的时候夹片的回弹力和实际产品一致，不会出现按压过紧或者夹线无力的情况。整个基座的圆角、拔模角度都按照注塑生产的要求做了处理，壁厚控制在2mm左右，不会出现注塑缩痕、填充不满的问题，安装孔的位置加强筋也做了对应布置，锁螺丝固定的时候不会出现基座开裂的情况。

平时做DIY音频设备或者小型测试治具的时候，这类端子是很实用的标准件，建模的时候把所有装配间隙都留好了，干涉检查全部通过，直接导入装配体就能用，不需要再调整结构细节。两个接线位分别对应正负极，红色按压帽对应正极、黑色基座对应负极的标识逻辑也符合行业通用的接线习惯，用户接线的时候不需要额外看标识就能快速区分正负极，减少接反的概率。
