2.54mm间距2-12针KF250弹簧接线端子

在高密度PCB布线、原型验证板卡以及紧凑型电子设备的内部接线场景中，接线端子的选型往往直接决定了整机组装效率与后期维护的便捷性，这款2.54mm间距的弹簧笼式接线端子，正是针对这类空间受限、接线效率要求高的场景开发的线对板连接方案。不同于传统螺丝锁紧式端子需要反复拧动螺丝固定导线，这款弹簧笼结构的端子依靠内部弹簧结构的弹性力夹紧导线，接线时仅需通过配套工具触发弹簧结构张开，插入剥好的导线后松开即可完成锁紧，单根导线的接线时间相比螺丝端子可缩短60%以上，非常适合批量组装的生产线使用，也能避免后期设备运行中因螺丝松动导致的接触不良问题。

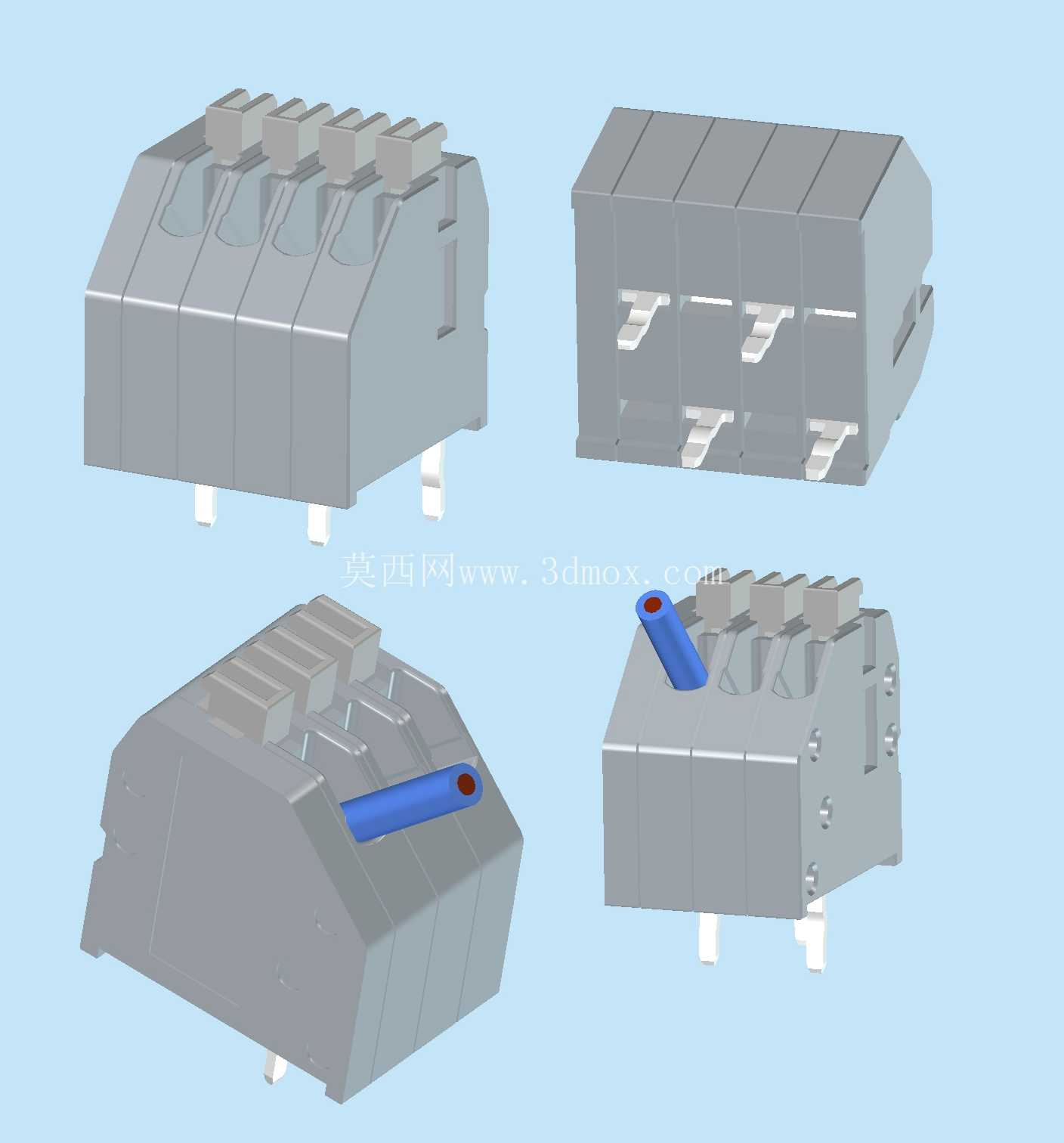

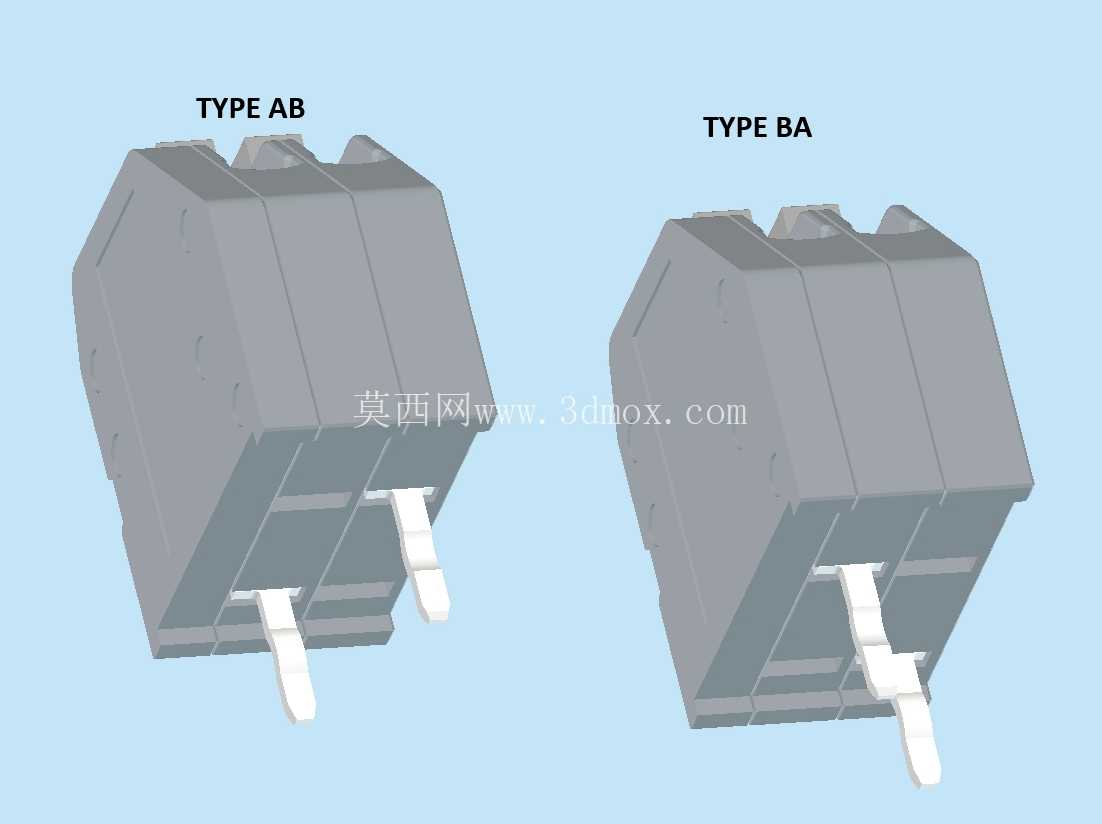

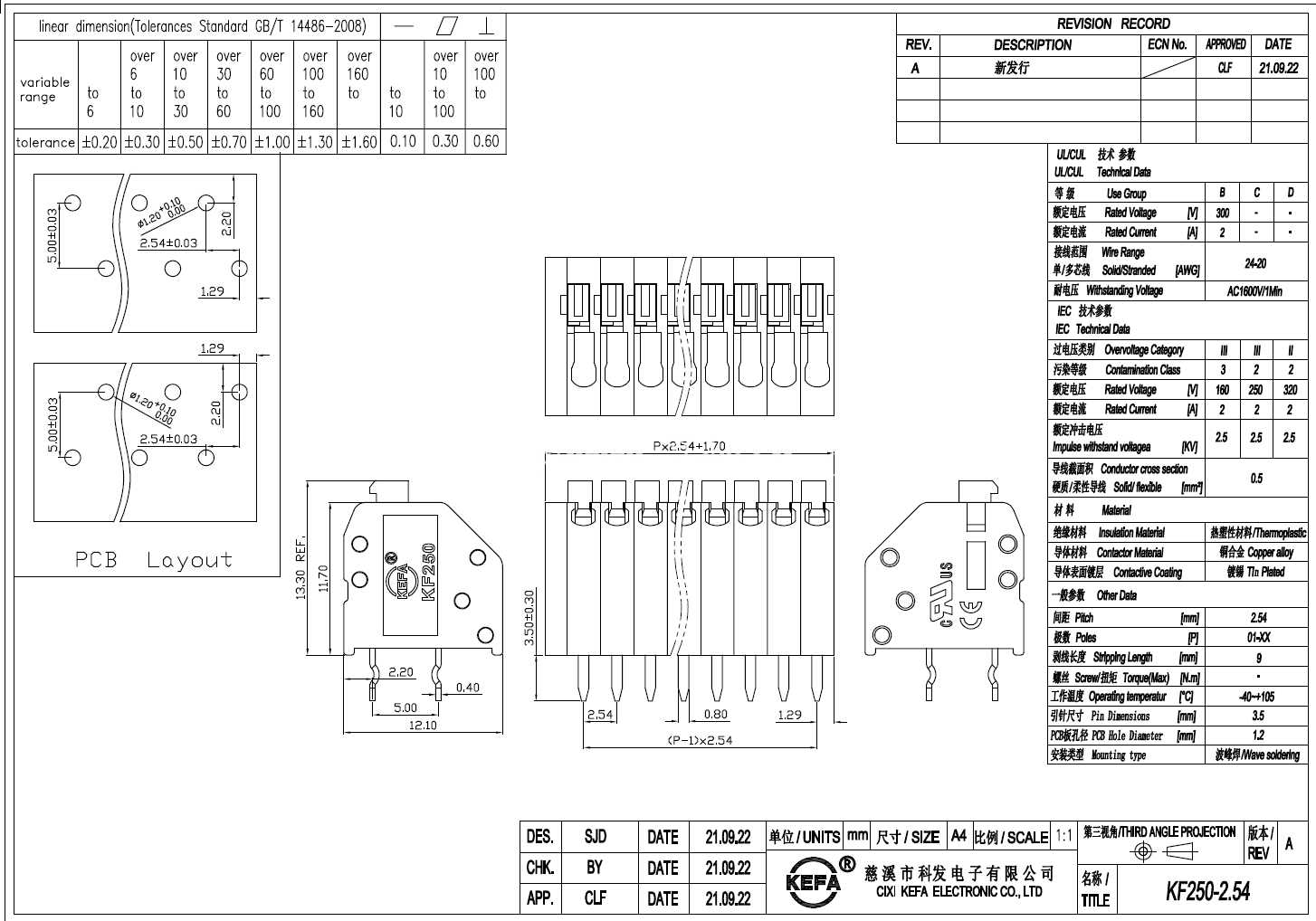

从实际安装边界来看，这款端子的针脚间距严格控制在2.54mm，完全匹配通用PCB板的标准网格孔距，不需要在PCB设计时单独调整孔位排布，可直接适配常规2.54mm间距的焊盘布局，对于引脚数较少的应用场景，也可兼容间距2.5mm的同类型DG250系列焊盘，降低了PCB改版的成本。端子的引脚提供两种排布方案，第一种是首引脚位于端子本体前端的BA型，第二种是首引脚位于端子本体后端的AB型，两种结构的本体外部安装尺寸完全一致，仅内部引脚交错排布，可根据板卡上周边元件的布局灵活选择，避免与周边的电容、芯片等元件产生位置干涉。

接线适配范围上，这款端子支持线径0.2至0.5mm²的导线接入，对应常规的24-20AWG电子线，覆盖了绝大多数低压信号传输、小功率供电的接线需求，端子的电线入口设计为45°倾斜角度，不需要将导线完全弯折至垂直于PCB的方向即可插入，在设备内部走线空间狭窄、导线无法垂直出线的场景下，这种斜向入口的设计能大幅降低导线的弯折应力，避免导线根部因长期弯折出现断芯问题，也能让整机内部的走线排布更加规整。

从结构设计的角度来看，这款端子的本体采用高强度绝缘工程塑料注塑成型，可满足常规电子设备的绝缘耐压要求，内部弹簧笼构件采用高弹性铜合金材料加工，表面做镀锡处理，既保证了长期使用下的夹紧力不衰减，也能降低接触电阻，减少大电流通过时的温升。端子底部的定位柱与焊脚采用同轴度精度控制在0.05mm以内的设计，过波峰焊时不会出现偏移、浮高的问题，焊接后的端子与PCB板结合强度可满足常规工业设备的抗振动要求，不会因为设备运输、运行过程中的振动出现焊盘脱落、端子松动的问题。

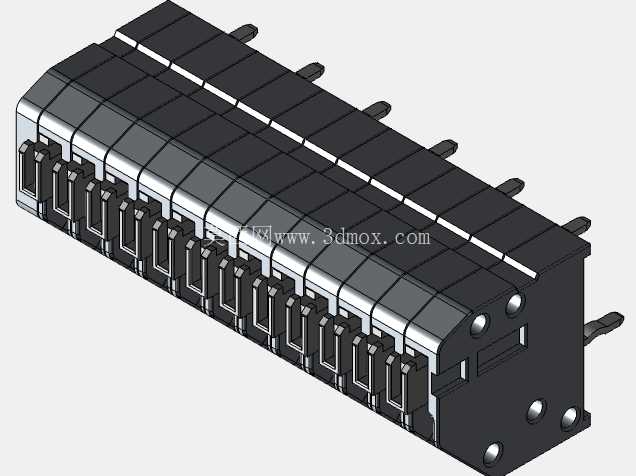

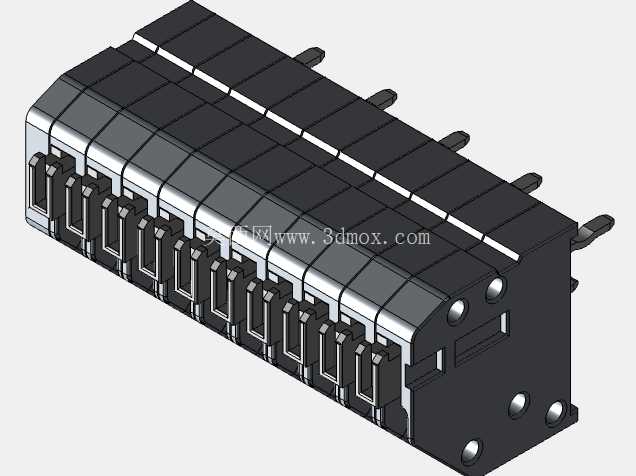

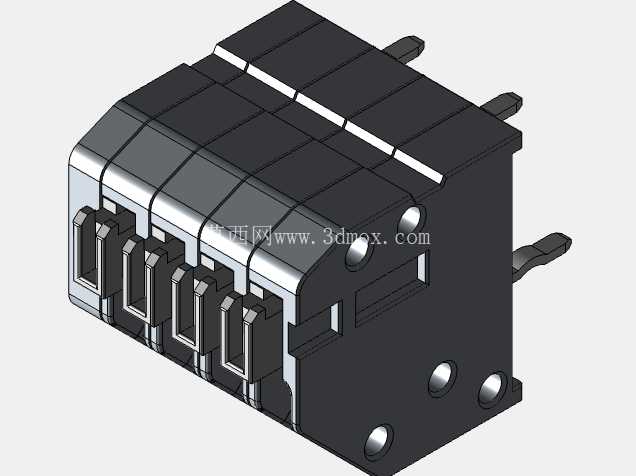

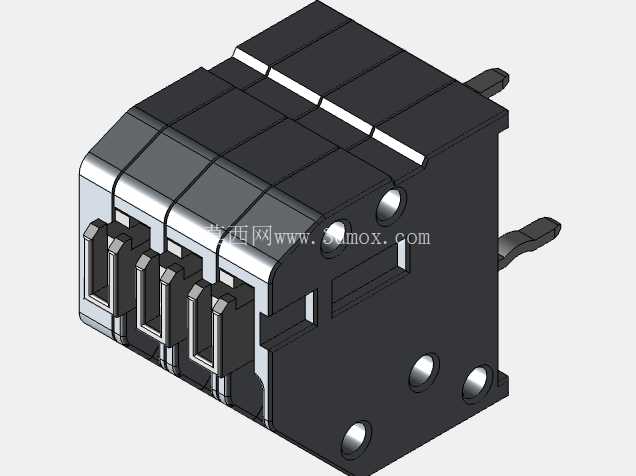

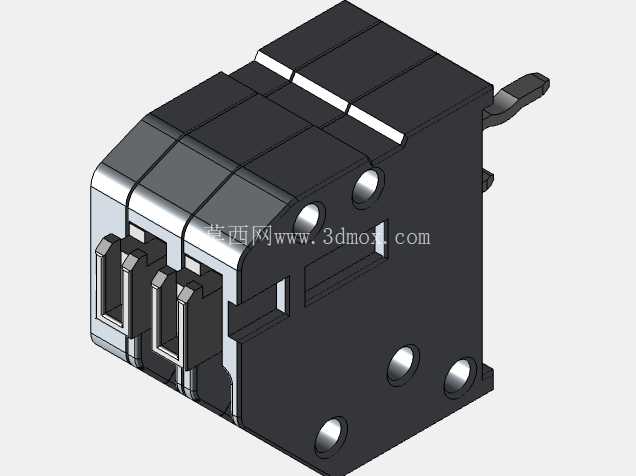

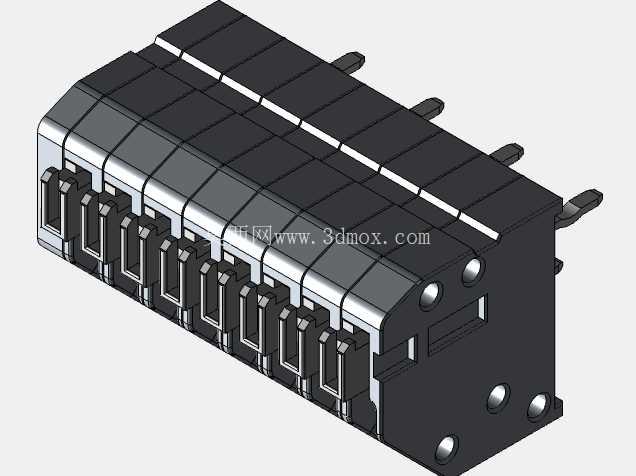

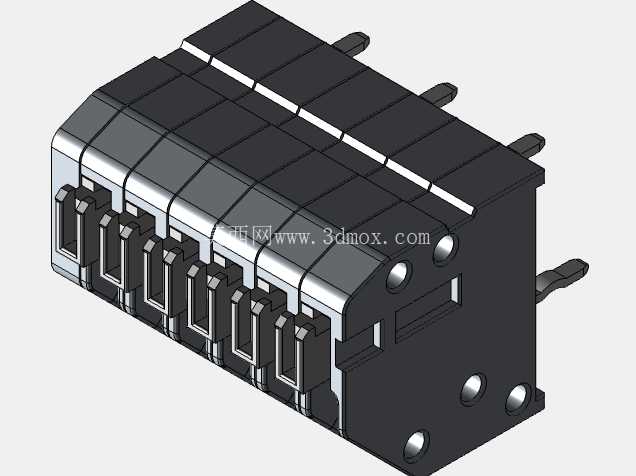

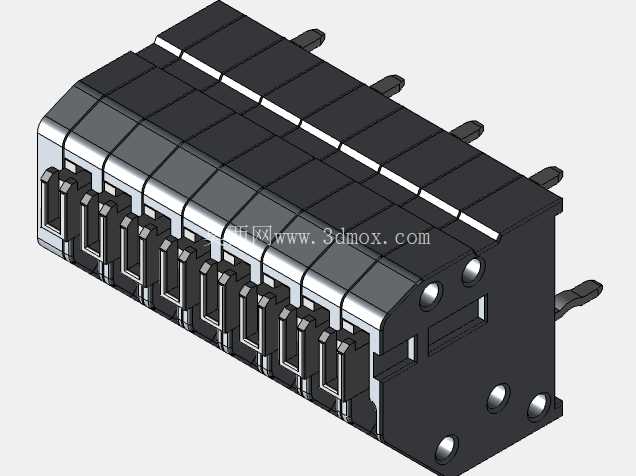

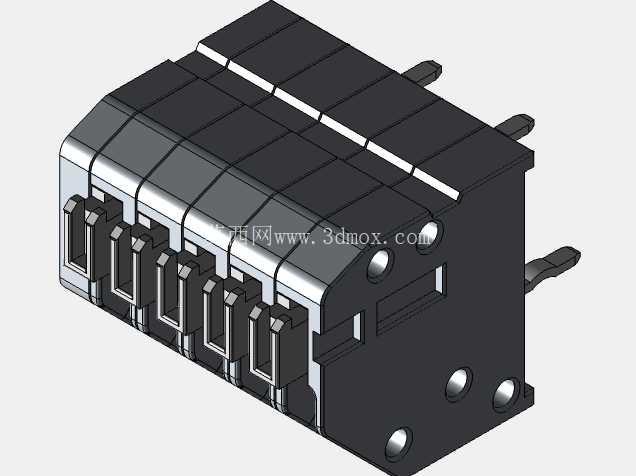

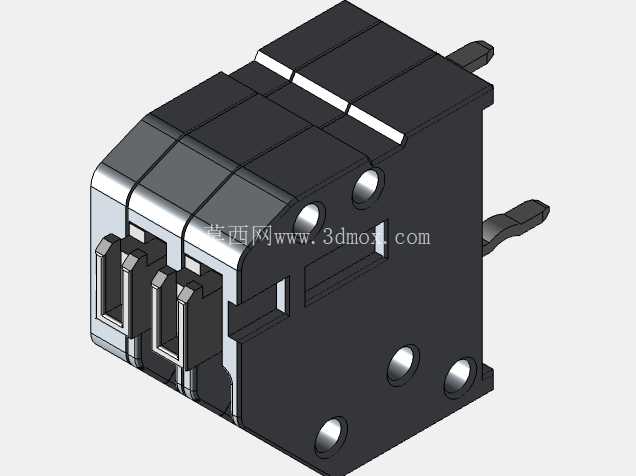

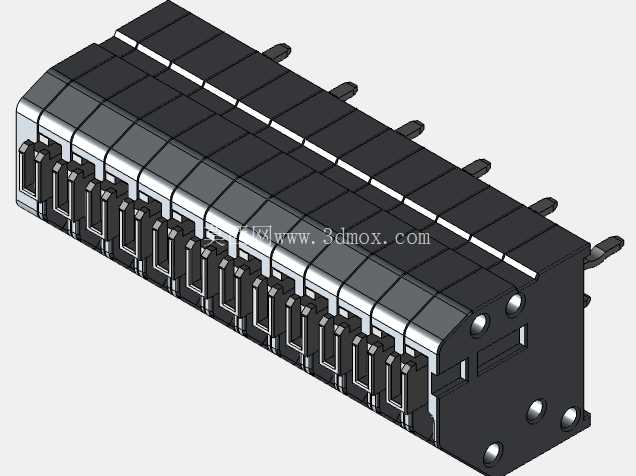

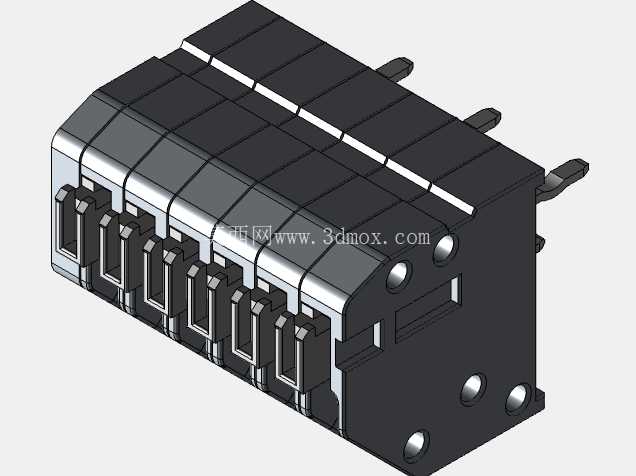

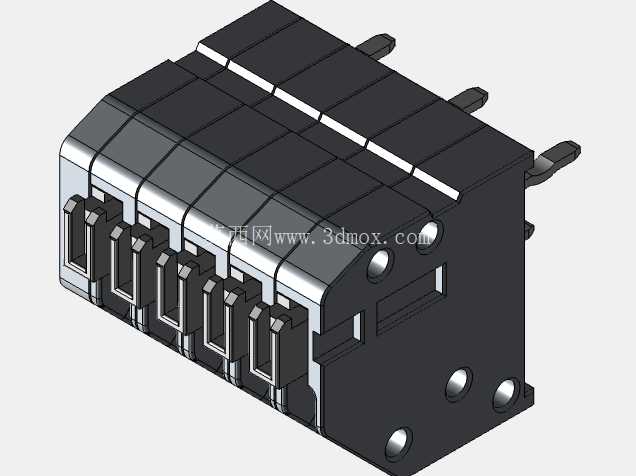

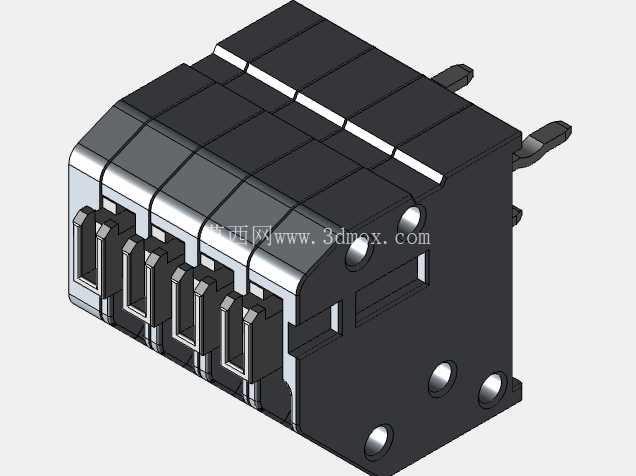

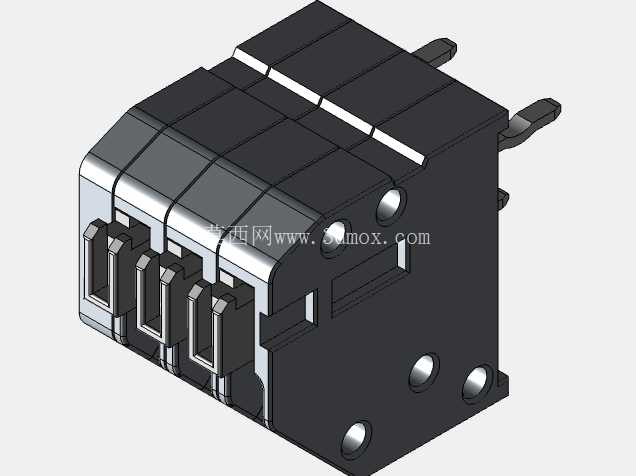

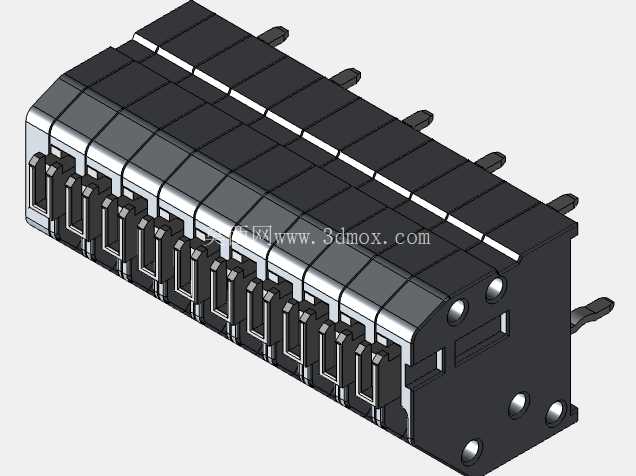

在实际选型应用中，这款端子可覆盖2针到12针的不同引脚数需求，设计人员可根据实际需要的接线回路数量选择对应针数的型号，不需要额外拼接端子，减少了组装时的配件数量。对于需要做参数化快速设计的结构工程师来说，可通过调整引脚数参数快速生成对应规格的端子模型，直接导入PCB布局或整机装配文件中，不需要重复建模，能大幅缩短板卡设计阶段的元件建模时间，也能在设计阶段提前核对端子与周边结构件的安全间隙，避免后期打样后出现装配干涉的问题。

不同于大间距的工业接线端子，这款2.54mm间距的弹簧端子更适合应用在小型化的控制板卡、传感器接线模块、嵌入式设备内部的接线位置，在这类场景中，板卡上的元件密度高，留给接线端子的安装空间十分有限，这款端子的本体宽度、高度都做了紧凑化设计，在保证接线可靠性的前提下，尽可能压缩了本体占用的PCB面积，能帮助设计人员进一步缩小板卡的整体尺寸，满足设备小型化的设计需求。同时弹簧笼的接线结构不需要在端子上方预留螺丝刀拧动螺丝的操作空间，仅需要在侧面预留工具操作的间隙即可，进一步降低了对设备内部竖向空间的要求，在薄型化的电子设备设计中具备明显的应用优势。
