ZK10022b可调数控DC-DC降压电源模块

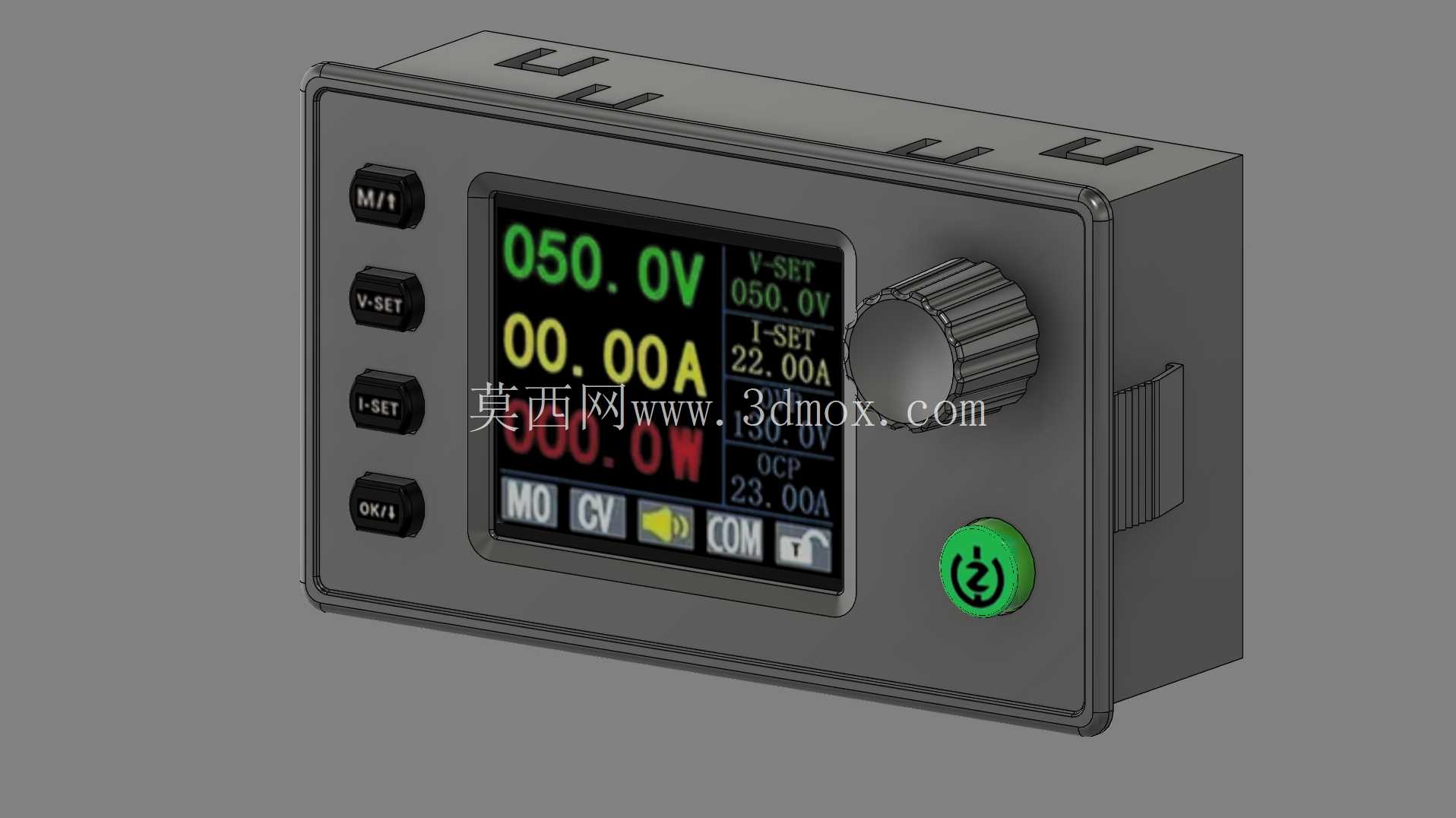

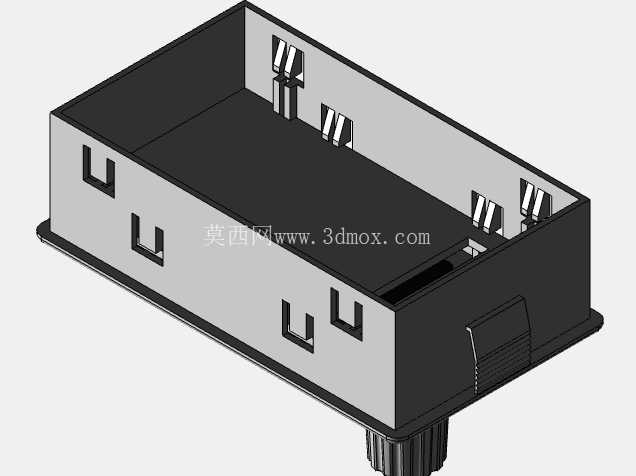

这款数控DC-DC转换模块的结构设计，完全围绕桌面调试、小功率设备供电、车载改装、实验室临时供电这类高频使用场景展开，没有多余的装饰性结构，所有外部特征都服务于实际操作与安装需求。从外形结构来看，整体采用嵌入式安装的盒体设计，壳体四周做了微小的安装卡扣凸台，适配标准面板开孔尺寸，安装时无需额外打固定螺丝，依靠侧边弹性卡扣即可卡紧在设备面板上，拆装维护都很方便。前面板的布局完全按照操作频率排布：最左侧纵向排列四颗功能按键，从上到下依次对应电压设置、电流设置、参数切换、输出确认功能，按键采用凸起的橡胶键帽，按压行程清晰，戴绝缘手套操作也能准确触发，不会出现误触。按键右侧是彩色液晶显示屏，屏幕做了内凹处理，表面覆盖透明PC防护片，避免日常操作中尖锐物体刮花显示区域，屏幕分区清晰，大字号实时显示输出电压、输出电流、输出功率三个核心参数，小字号区域同步显示设定电压、设定电流、过功率保护阈值，操作人员站在半米外就能快速读取核心参数，不用凑近面板辨识小字。屏幕右侧布置了一颗滚花纹理的编码旋钮，旋钮直径做了加大处理，滚花深度0.3mm，旋转阻尼均匀，没有虚位，微调参数时可以精确到0.01V的调节精度，快速旋转时可以大步进调整参数，兼顾粗调与微调的操作需求。旋钮下方是绿色的电源输出开关，开关采用带指示灯的自锁结构，按下后开关内置的绿色指示灯点亮，直观提示当前处于输出导通状态，避免误判输出状态引发的接线短路风险。壳体顶部设计了多组平行的散热格栅，内部功率器件的热量可以通过格栅快速散出，长时间满负载运行时壳体温度不会超过安全阈值，不需要额外加装散热风扇，避免了风扇积尘、噪音的问题。壳体后侧预留了输入输出接线端子的安装位，接线端子采用螺丝锁紧结构，适配16AWG到22AWG的导线，接线处做了防触电挡板，接线完成后盖上挡板就能避免裸露接线柱误碰短路。从设计思路上看，这款模块没有追求极致的功率密度，而是把操作便利性、安装可靠性、读数直观性放在第一位：面板的按键、旋钮、开关的间距都做了优化，单手握持时拇指可以覆盖所有操作区域，不需要双手配合就能完成参数调整、输出通断的操作；屏幕的显示配色做了高对比度设计，电压参数用绿色显示、电流参数用黄色显示、功率参数用红色显示，不同参数的视觉区分度很高，快速扫一眼就能抓到需要的数值，不会出现参数读混的问题。在安装边界上，模块的嵌入深度控制在合理范围，适配大部分桌面电源、小型工控设备的面板安装空间，后侧的接线端子朝向正后方，接线后导线不会和设备内部的其他结构产生干涉，壳体的边角都做了R2的圆角处理，安装时不会划伤操作人员的手部，也不会刮伤设备面板的漆面。实际使用中，这款模块可以适配宽范围的直流电压输入，覆盖常见的铅酸电池、锂电池、适配器输出电压区间，输出电压连续可调，同时具备过流保护、过压保护、过温保护功能，当输出电流超过设定阈值时会自动切断输出，避免损坏后端连接的用电设备，保护参数可以通过面板按键自行设置，不需要拆开模块调整硬件电位器，适配不同负载的保护需求。模块内部的PCB布局做了分区处理，功率回路和信号控制回路分开布置，减少大电流走线对显示采样电路的干扰，电压电流的采样精度控制在1%以内，满足日常调试、供电的精度需求，不需要额外外接万用表就能获得准确的输出参数。
