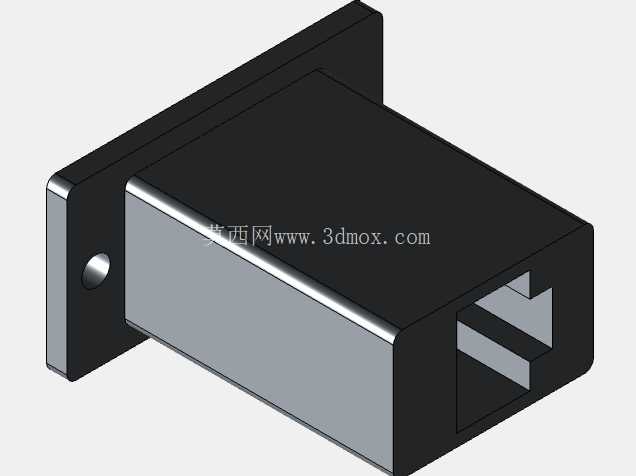

Cat6规格超薄馈通直插式RJ45网络接口

在工业控制机柜布线、桌面网络端口拓展、嵌入式设备通讯接口预留的场景里，这类直插式RJ45接口是布线系统里最容易被忽略但直接影响链路稳定性的基础部件。不同于常规外露式网口，这款超薄馈通结构的设计初衷，是解决高密度安装场景下的空间占用问题——很多嵌入式工控板、薄型交换机壳体的内部纵深有限，常规RJ45母座的尾部焊盘区域会挤占板上其他元件的布局空间，而馈通式结构可以让网线从接口背部直接穿出，不需要在PCB上预留过长的焊针走线空间，同时直插式的安装方式不需要额外的固定卡扣，只需要通过侧边的安装耳用螺丝锁紧在设备面板上，就能实现稳固的装配。

从功能特性来看，这款接口适配Cat6等级的以太网传输标准，能够支持千兆速率的网络信号传输，内部的接触弹片采用分层错位设计，每一根线芯的接触点都做了镀金处理，减少多次插拔后的接触电阻波动，避免长时间使用后出现丢包、速率下降的问题。接口的外壳采用金属屏蔽结构，主体部分的黑色壳体为阻燃工程塑料材质，外层包裹的金属屏蔽层能够隔绝周边电机、变频器工作时产生的电磁干扰，在工业现场复杂的电磁环境下，也能保证网络信号的传输稳定性，不会因为周边设备的电磁辐射出现链路中断的情况。

设计过程中首先要考虑的是安装边界的适配性，接口前端的方形法兰安装耳是核心定位基准，两个安装孔的中心距严格匹配标准面板开孔尺寸，安装时只需要在设备面板上开出对应大小的矩形开孔，将接口从面板外侧推入，再从背部用两个M2的螺丝穿过安装耳锁紧，就能完成固定，不需要额外设计定制化的固定结构，能够兼容市面上绝大多数标准的面板开孔规格，降低设备厂商的结构设计成本。接口的内部腔体尺寸严格按照RJ45水晶头的插入公差设计，水晶头插入后的卡扣卡位深度控制在1.2mm，既能够保证插入后不会因为设备振动出现松脱，又不会因为卡位过深导致水晶头拔出时需要过大的按压力，日常运维插拔时的手感适中。

外形尺寸方面，这款接口的整体厚度控制在超薄规格范围内，主体部分的宽度和高度完全匹配标准RJ45接口的通用尺寸，不会出现和周边其他接口干涉的问题，背部的馈通开口尺寸刚好适配标准网线的线径，网线穿过接口后可以直接和内部的电路板连接，或者通过转接结构连接到内部的网络模块上，不需要在接口内部预留焊线空间，进一步压缩了接口的整体纵深尺寸。侧边的金属固定耳和主体屏蔽层是连通的，安装到金属面板上之后，能够实现整个屏蔽层的可靠接地，将屏蔽层上感应到的电磁干扰直接导到设备壳体上，避免干扰信号串入内部的线芯接触点。

在实际选型应用中，这类接口常被用在薄型工控机的前面板通讯端口、工业交换机的高密度端口组、桌面网络转接面板的内置接口上，尤其是在设备内部空间紧张、无法容纳常规焊板式RJ45母座的场景下，馈通式的结构能够大幅降低对内部安装空间的要求。设计建模的时候需要重点关注几个公差配合的位置：首先是水晶头插入的内腔尺寸，公差需要控制在±0.05mm范围内，尺寸过小会导致水晶头插入困难，尺寸过大则会出现水晶头晃动、接触不良的问题；其次是安装耳的定位尺寸，两个安装孔的位置度公差需要控制在0.1mm以内，保证和面板开孔的对位精度，避免安装时出现螺丝孔错位的问题；另外金属屏蔽层和塑料主体的配合间隙需要控制在0.02mm以内，既能够保证屏蔽层装配到位不会松动，又不会因为间隙过小导致塑料主体被撑裂。

不同于消费级的塑料网口，这款接口的金属屏蔽层厚度达到0.3mm，具备足够的结构强度，在多次插拔之后不会出现壳体变形的问题，前端的插口边缘做了圆角导向处理，水晶头插入时能够自动导正，不会因为对位不准导致插针被顶弯。内部的线芯接触弹片采用高弹性铜材，经过热处理之后具备足够的弹性，插拔寿命可以达到上千次，满足工业设备长期使用的运维需求，不需要因为接口接触不良频繁更换部件。在布线施工的时候，这类馈通接口也能够简化布线流程，网线可以提前做好水晶头，直接从接口背部穿入插到前端的插口里，不需要在设备内部进行焊线或者打线操作，大幅降低现场施工的难度，减少接线错误导致的链路故障。
