欧标扁针带开关一体化电源接插件结构

这款扁针带开关的电源接插件，日常多应用在桌面嵌入式供电工位、小型机电设备外接供电、实验室测试台供电端口这类场景，区别于常规无开关的直连插头，它把通断控制结构直接集成在插头本体上，不用额外在供电回路里串接开关，省去了外接开关的布线与安装步骤，在需要频繁通断供电的小功率设备场景里，能减少插头反复插拔带来的接触片磨损，也能避免插拔过程中产生的电弧对设备端口的损伤。

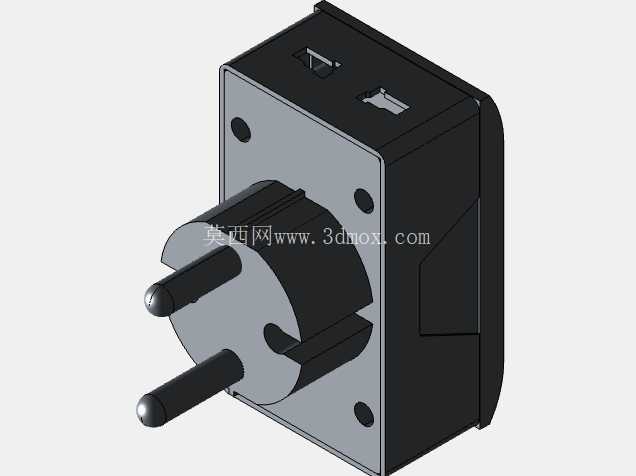

从功能特性来看，前端的两根扁形插针采用对称式布局，适配欧标两孔供电插座的接触间距，插针根部做了圆弧过渡的绝缘挡片，插入插座后挡片会完全覆盖插座的带电接触孔，避免手指误触带电部位的风险，绝缘挡片和后方的主体壳体之间预留了1.2mm的装配间隙，插针压接内部导电铜片后，这个间隙可以填充密封胶，提升接插件的防尘防潮能力，适合在有少量粉尘的普通工业工位环境使用。集成的开关采用侧按式结构，按键行程2.3mm，按压力度控制在12N-15N之间，既不会因为日常轻微触碰出现误通断，也不会因为按压力度过大影响日常操作手感，开关内部的触点采用银合金材质，额定通断电流支持10A/250VAC，满足常规小功率机电设备、桌面电器的供电通断需求，开关的按键帽高出壳体表面1.5mm，表面做了细微的防滑纹理，戴薄劳保手套操作也能准确按压。

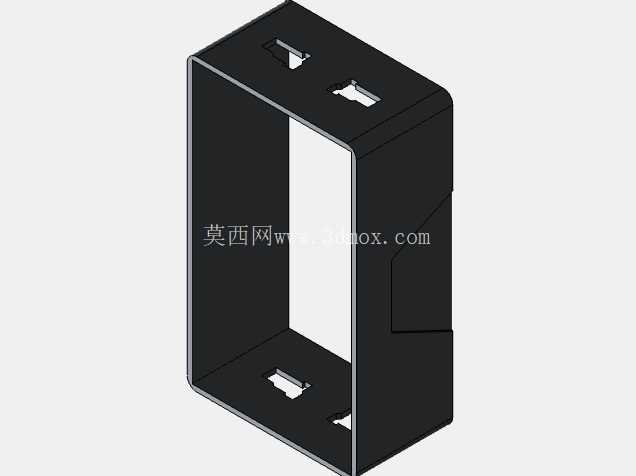

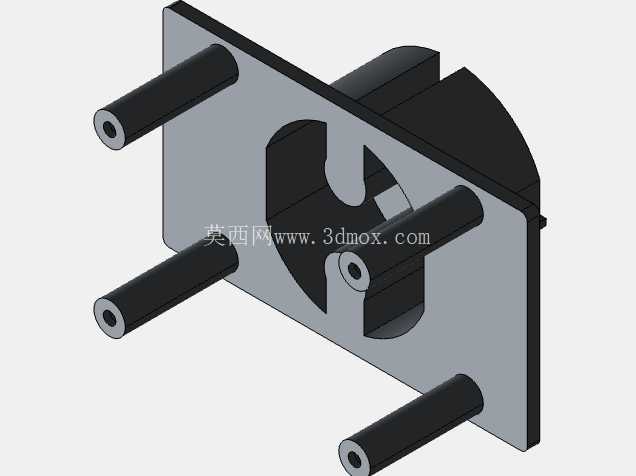

设计过程中首先确定了安装边界，整个接插件的主体外形为方块式结构，方形安装法兰的四个角预留了M3的沉头安装孔，孔位间距为28mm*28mm，适配标准的面板开孔尺寸，安装时从面板正面放入接插件，后方用卡簧或者螺母锁紧即可，不需要额外做复杂的固定结构，法兰和面板接触的面预留了0.5mm的密封槽，可以搭配橡胶密封圈实现面板安装后的IP40级防护。主体壳体采用阻燃PC材质，壁厚均匀控制在1.8mm，既保证了壳体的结构强度，在受到日常磕碰时不会出现开裂，也控制了整体的重量，不会因为插头自重过大导致插座面板受力变形。内部的导电结构采用分体式设计，插针和开关触点之间用铜片铆接连接，避免了焊接带来的接触电阻不稳定问题，铜片的厚度为0.6mm，表面做镀镍处理，提升抗氧化能力，长期使用也不会因为氧化出现接触不良、发热的问题。

实际选型使用时需要注意，这款接插件的尾部出线孔直径为6.5mm，适配外径6mm以内的两芯护套线，接线时需要把线缆的外护套伸入壳体内部5mm以上，再用线卡压紧，避免线缆受外力拉扯时把内部接线扯断，内部的接线端子采用螺钉锁紧结构，不需要压接端子，剥线后直接插入拧紧螺钉即可完成接线，现场装配的效率更高。插针的同轴度控制在0.1mm以内，插入插座时不会出现卡滞，插拔寿命可以达到5000次以上，开关的机械寿命达到10000次以上，满足日常高频使用的需求。壳体的边角都做了R1.5的圆角处理，安装和使用过程中不会划伤操作人员的手部，开关旁边预留了平整的标识区域，可以丝印通断状态标识，方便操作人员识别当前的供电状态。在结构装配上，整个接插件采用前后壳卡扣加超声波焊接的固定方式，装配完成后没有外露的螺钉，整体外观更整洁，也避免了螺钉松动带来的结构散架问题，内部的导电部件全部被绝缘壳体包裹，带电部位的爬电距离大于3mm，满足电气安全的相关要求。
