带开关保险丝的法兰式C14交流电源接入座

在各类台式工业控制设备、桌面型电子检测仪器、小型机电一体化终端的配电回路设计中，电源输入环节的集成化设计一直是结构工程师优化设备内部走线、压缩面板占用空间的核心方向，这款带开关与保险丝座的法兰式C14交流电源接入组件，正是针对这类场景开发的集成化配电接入部件。

从实际应用场景来看，这类集成电源座常被布置在设备后侧或侧部的钣金面板上，替代传统分散布置的品字电源输入口、船型电源开关、保险丝座三个独立部件，省去了三个部件之间的内部飞线连接，既减少了装配工序中线束接插的工作量，也降低了多节点连接带来的接触不良、线束松脱风险，在小功率工控设备、桌面型3D打印机、实验室小型测试电源、商用小型终端设备中都有极高的应用普及率。

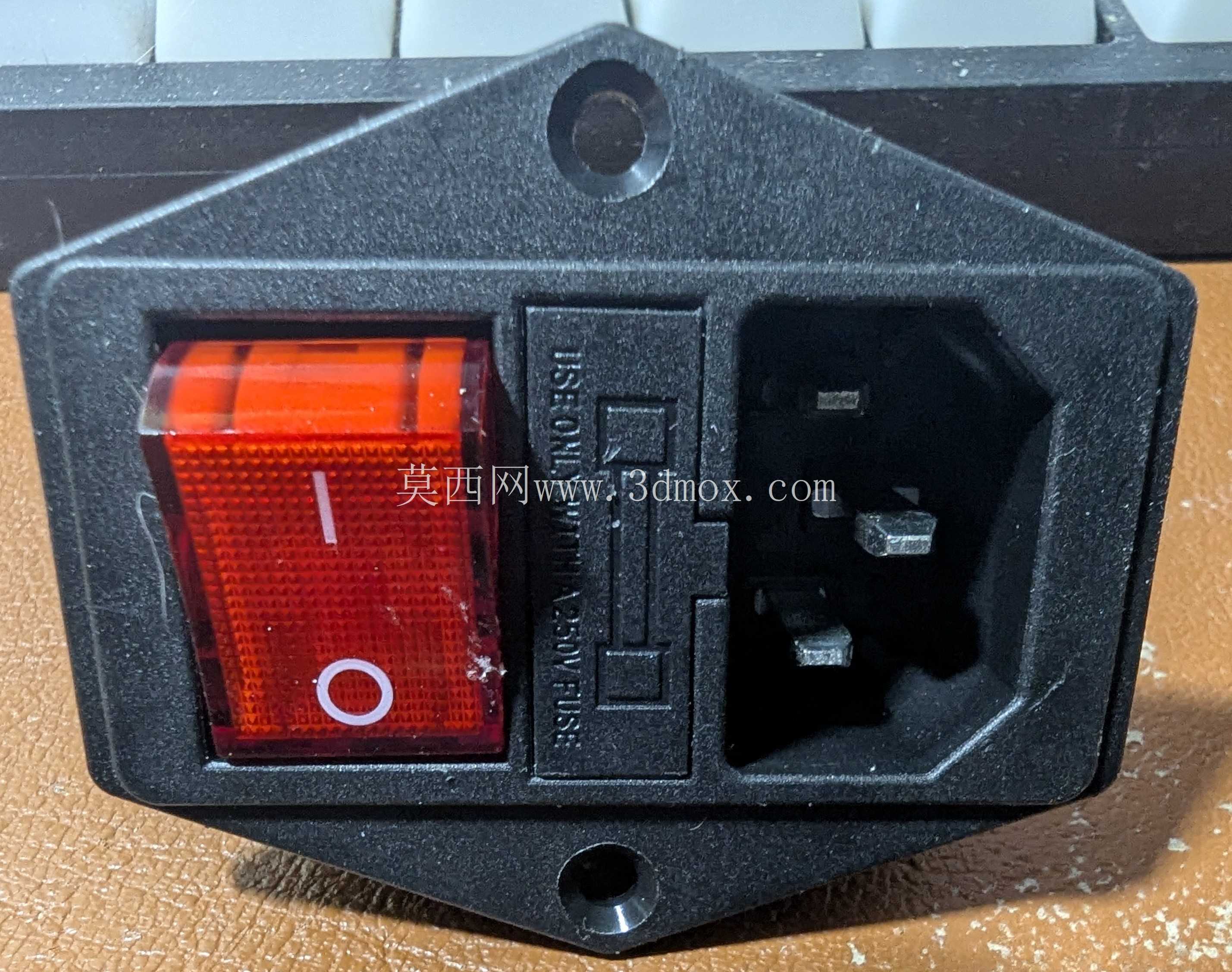

功能集成是这款部件最核心的设计特点，它将三个独立的配电功能整合在同一壳体内部：靠右侧的C14品字接口是标准的市电输入端口，兼容通用的品字尾电源线缆，无需定制专用接插件，供应链通用性极强；中间的内嵌式保险丝座直接串联在火线回路中，可根据设备额定功率选配对应电流规格的5*20mm标准保险丝，当设备内部出现过流、短路故障时，保险丝快速熔断切断输入回路，避免故障扩大损坏后端核心电路；左侧带红色透光拨柄的船型开关是回路的手动通断控件，拨柄上的通断标识清晰，红色透光材质可在开关内置指示灯点亮时透出红光，直观反馈设备的通电状态，操作人员无需查看设备显示屏即可快速判断供电状态。

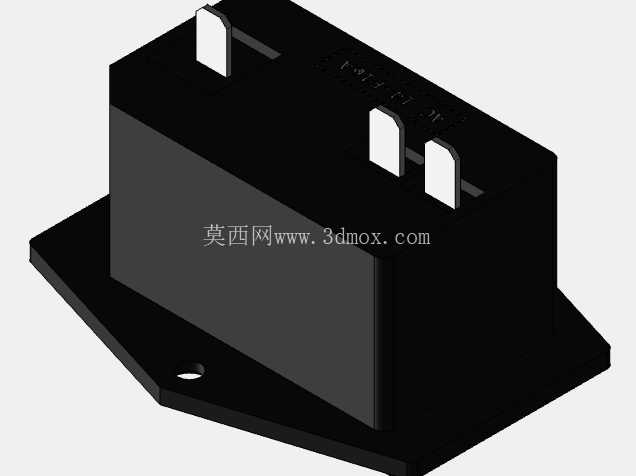

从结构设计思路来看，这款部件采用了一体化法兰安装结构，整体壳体为阻燃耐高温的工程塑料注塑成型，外壳做了细微的磨砂纹理处理，既提升了部件的外观质感，也能避免日常使用中划痕过于明显。法兰安装面设计为菱形轮廓，上下两个对角位置预留了沉头安装孔，安装时仅需在设备面板上开出对应尺寸的避让方孔，将组件从面板外侧嵌入后，通过两个螺丝从面板外侧锁紧即可完成固定，相比传统三个独立部件需要分别开孔、分别固定的方式，面板加工的孔位数量从三个减少到一个大方孔加两个螺丝孔，大幅降低了钣金面板的加工复杂度，也避免了多个部件开孔位置公差累积导致的装配错位问题。

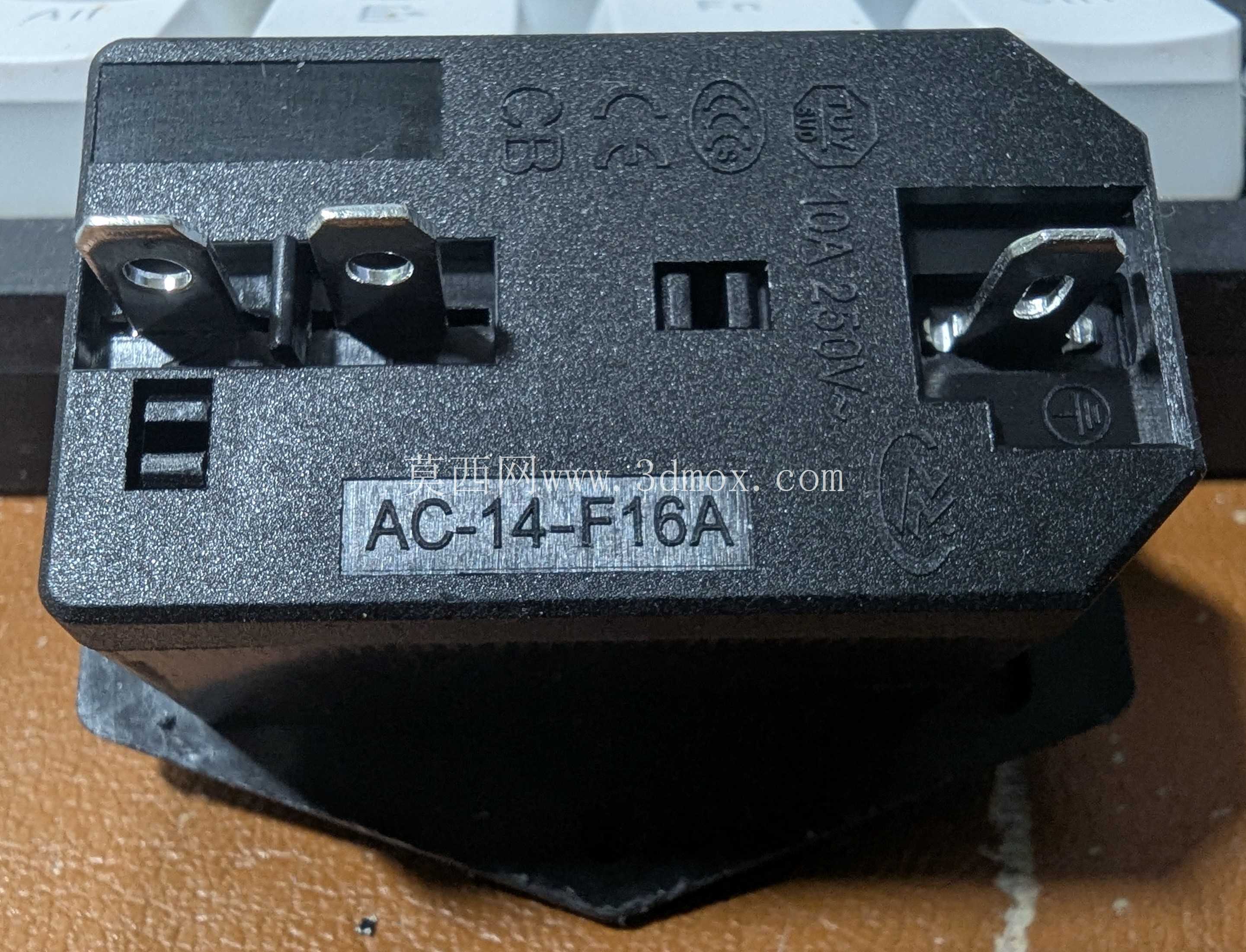

关于安装边界与尺寸适配，这款组件的嵌入部分深度控制在常规设备面板的安全厚度范围内，不会过度占用设备内部的走线空间，法兰面与设备面板贴合的位置做了细微的止口设计，嵌入后可与面板表面紧密贴合，避免出现缝隙过大、装配歪斜的问题。接插端子部分采用了标准的快插接线片，适配常规的6.3mm规格冷压端子，装配时内部线束直接压接端子后插接到对应引脚即可，无需焊接，大幅提升了产线装配的效率。开关的拨动手感做了针对性调校，拨动力度适中，不会出现过松误触或者过紧操作费力的问题，拨柄的突出高度控制在合理范围，既方便操作，也不会因为突出过多在设备搬运过程中被误碰导致意外断电。保险丝座采用了抽拉式结构，更换保险丝时无需拆开设备外壳，仅需用一字螺丝刀撬开保险丝座的卡扣即可抽出更换，日常维护十分便捷。

在电气安全设计上，组件内部的带电部件之间都做了足够的绝缘隔离，不同极性的导电件之间的爬电距离符合低压电器的安全规范，壳体材料的阻燃等级满足电子设备配件的阻燃要求，即使内部出现异常打火也不会引燃外壳。C14接口的金属插片采用了镀镍处理，抗氧化能力强，长期插拔也不会出现接触电阻过大导致的发热问题，适配10A以内的交流市电输入场景，完全覆盖常规小型电子、机电设备的配电输入需求。
