双以太网接口3D打印控制主板结构设计

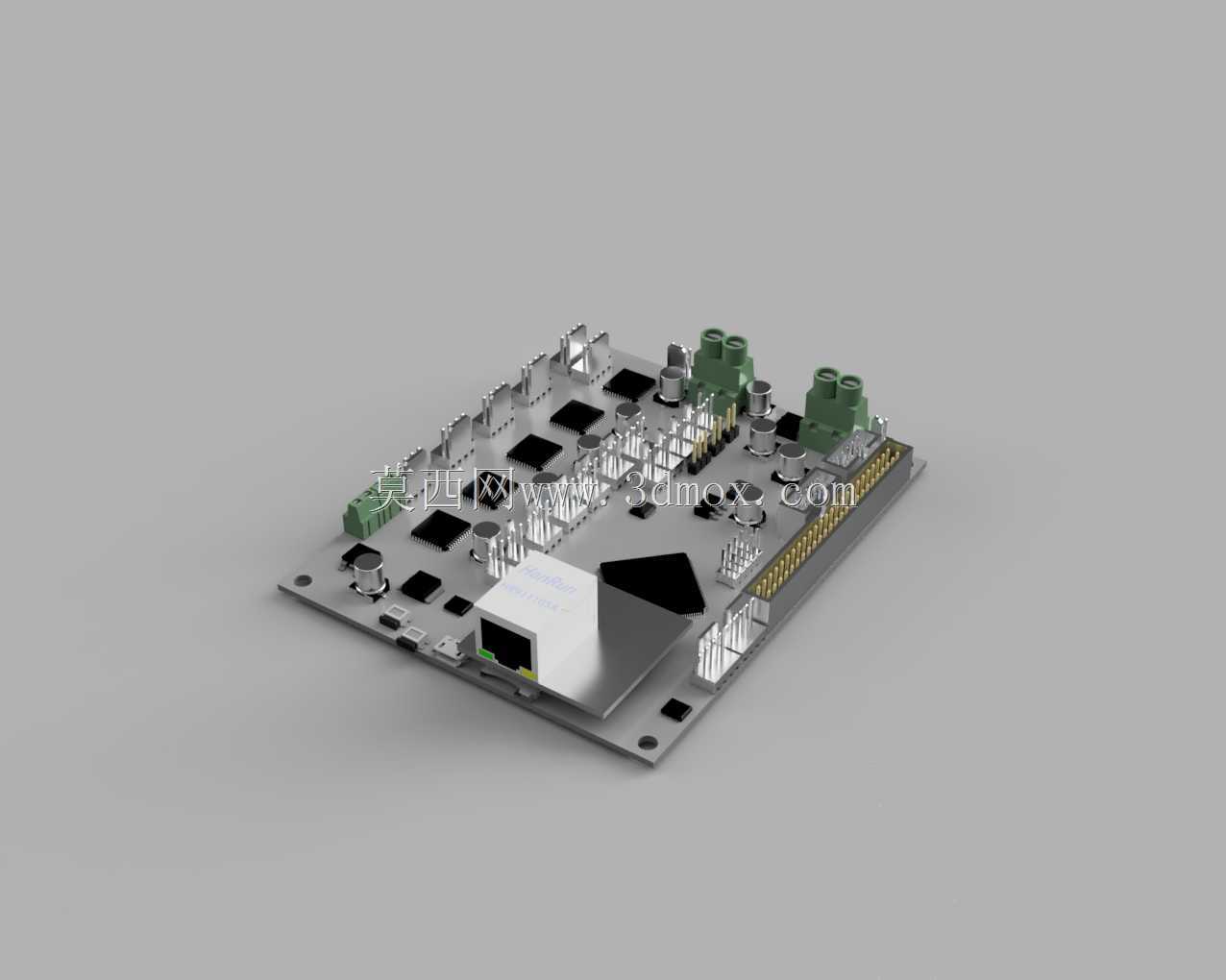

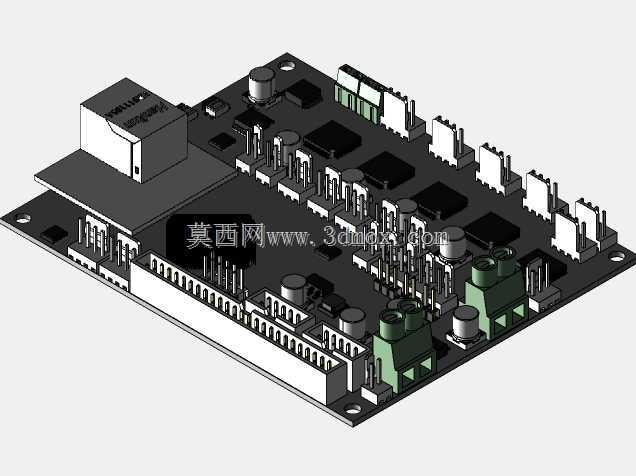

这款双以太网接口控制主板，主要面向桌面级及工业级FDM 3D打印设备的电控升级场景，可作为设备的核心控制单元，替代原有单网口或无网口的控制方案，满足多设备组网、远程数据传输、工业现场总线接入的使用需求。主板整体采用矩形PCB布局，边缘预留统一规格的安装定位孔，可直接适配多数标准3D打印机的电控仓安装位，安装边界与市面主流开源控制板保持兼容，无需额外修改设备仓体结构即可完成替换。在功能设计上，主板保留了原有控制方案的全部外设接口，包括步进电机驱动接口、温度传感器接口、加热棒输出接口、限位开关接口，同时新增双路独立以太网物理层接口，支持两路网络同时工作，可分别接入设备内网与运维外网，实现打印任务传输、设备状态监控、远程固件升级的网络隔离，避免单网口方案下的网络冲突与数据安全隐患。设计过程中充分考虑了工业场景的使用稳定性，网口接口采用带屏蔽层的RJ45座，金属外壳与主板接地层连通，可有效降低车间复杂电磁环境下的网络丢包率；主板上的功率器件与信号器件分区布局，大电流走线做了加宽加锡处理，避免长时间工作时的过热问题，接口端子全部采用带锁扣的插拔式设计，设备运行过程中不会因震动出现接线松脱的情况。主板的接口排布充分考虑了接线便利性，所有外设接线端子统一布置在主板的两个侧边，网口与调试接口布置在主板侧边靠外的位置，安装后可直接从设备仓的预留开孔处露出，无需额外延长线即可完成网线插接与调试操作。双以太网的设计还支持主板作为简易网络节点，实现多台3D打印设备的集群控制，无需额外添加网络交换模块即可完成手拉手组网，降低多设备部署的整体硬件成本，同时支持标准ModbusTCP协议，可直接接入工厂现有自动化生产管控系统，实现打印设备与其他生产工位的数据互通。
