103450规格锂离子电池带保护板结构设计

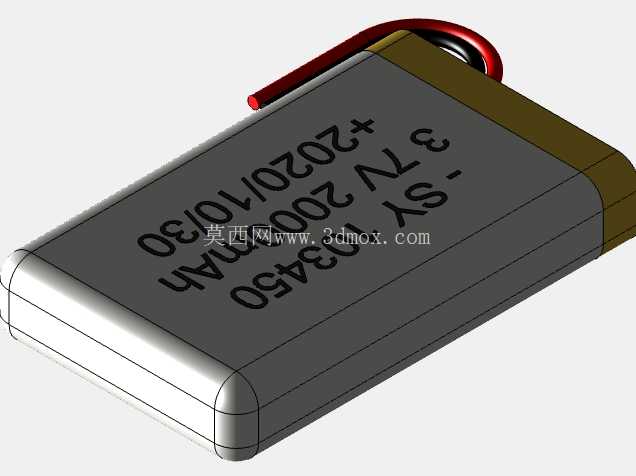

在消费类便携电子、小型车载附属用电装置、手持检测设备的结构开发环节中，供电单元的空间适配一直是结构工程师需要优先考量的核心环节，103450规格的锂离子电池作为当前小容量储能场景中应用占比较高的电芯规格，其三维结构的准确还原直接影响到整机结构的干涉校验、安装槽位公差预留以及后续线束排布的合理性。本次构建的三维结构重点还原了电芯本体的外部轮廓、极耳引出位置以及保护板的粗略占位，并未对保护板上的贴片元器件做精细化建模，核心目的是满足结构设计阶段的空间匹配需求，而非用于电路板级的电磁兼容或电路性能仿真。从实际应用场景来看，这类方形软包锂离子电池常被用于行车记录仪、便携式蓝牙音箱、小型手持医疗检测终端、家用智能门锁的备用供电单元，部分低功率的车载外置传感模块也会选用该规格电芯作为储能载体，其适中的容量与体积平衡特性，能够在有限的安装空间内提供足够的续航支撑，同时软包结构的外形容错率更高，不会像硬壳钢铝壳电芯那样对安装槽的尺寸公差有过于严苛的要求。从设计思路上看，建模过程中优先保证了电芯的核心外形尺寸精度，也就是对应型号命名的10mm厚度、34mm宽度、50mm长度的基础轮廓，同时对电芯边缘的圆角过渡做了符合实际生产工艺的还原，避免了直角结构带来的装配干涉问题——实际生产中软包电芯的封装边缘会有自然的热封圆角，若建模时直接采用直角结构，后续做整机装配校验时会出现虚拟干涉，误导结构工程师对安装间隙的判断。极耳的引出位置设置在电芯宽度方向的一端，采用红黑分色的引线做正负极区分，引线的弯折半径也参考了实际线束的最小弯曲要求，预留了足够的弯折空间，避免在装配过程中出现引线过度弯折导致的内部铜箔断裂问题。保护板部分的建模仅做了整体外形的占位处理，没有细化板上的MOS管、电容、电阻等元器件，这是因为在结构设计阶段，工程师只需要明确保护板的整体占用空间，确认其不会与周边的结构筋位、固定柱发生干涉即可，过于精细的元器件建模反而会增加整机装配的文件体量，拖慢大装配体的旋转、剖切操作响应速度。从安装边界的角度考量，该电芯模型在构建时特意标注了封装边缘的预留间隙，也就是热封边的宽度尺寸，结构工程师在设计电池仓时，不能直接按照电芯的标称尺寸做槽位设计，需要在厚度、宽度方向各预留0.2-0.3mm的装配间隙，长度方向因为要预留极耳引线的弯折空间，需要额外留出1-1.5mm的冗余量，避免装配时挤压电芯封装边导致电解液泄漏的风险。另外，模型中还原的电芯表面标识位置，也能够帮助工程师在做整机透明外壳设计时，确认标识区域不会被外壳的丝印、结构遮挡，满足产品外观的标识合规要求。在实际的结构选型过程中，工程师可以直接调用该模型放入整机装配体，快速验证电池仓的尺寸合理性，检查电池与周边PCB板、固定支架、外壳内壁的间隙是否满足安规要求，尤其是在做跌落仿真的前置校验时，准确的电芯外形能够帮助判断跌落过程中电池是否会与周边尖锐结构发生碰撞挤压，提前规避结构设计风险。不同于硬壳圆柱电芯的标准化尺寸，软包方形电芯的实际生产尺寸会存在一定的工艺公差，因此建模时的尺寸取值参考了行业内主流厂商的量产规格公差范围，确保模型的适配性能够覆盖绝大多数同规格量产电芯的尺寸波动，不会出现设计完成后实际采购的电芯无法装入电池仓的问题。对于需要做电池包轻量化设计的场景，该模型也可以作为基础单元，通过阵列组合的方式快速搭建多串多并的小型电池包结构，验证串并联组合后的整体外形是否满足安装空间要求，提前规划汇流排的走线路径与固定支架的安装位置。需要注意的是，该模型未包含电芯内部的卷绕结构、电解液层等细节，不能用于电芯本身的电化学性能仿真或热失控仿真，仅适用于结构装配、空间校验类的设计工作，这也是结构建模过程中常用的简化思路——针对不同的设计阶段匹配对应精度的模型，在保证设计校验准确性的前提下，尽可能降低模型复杂度，提升设计工作的推进效率。
