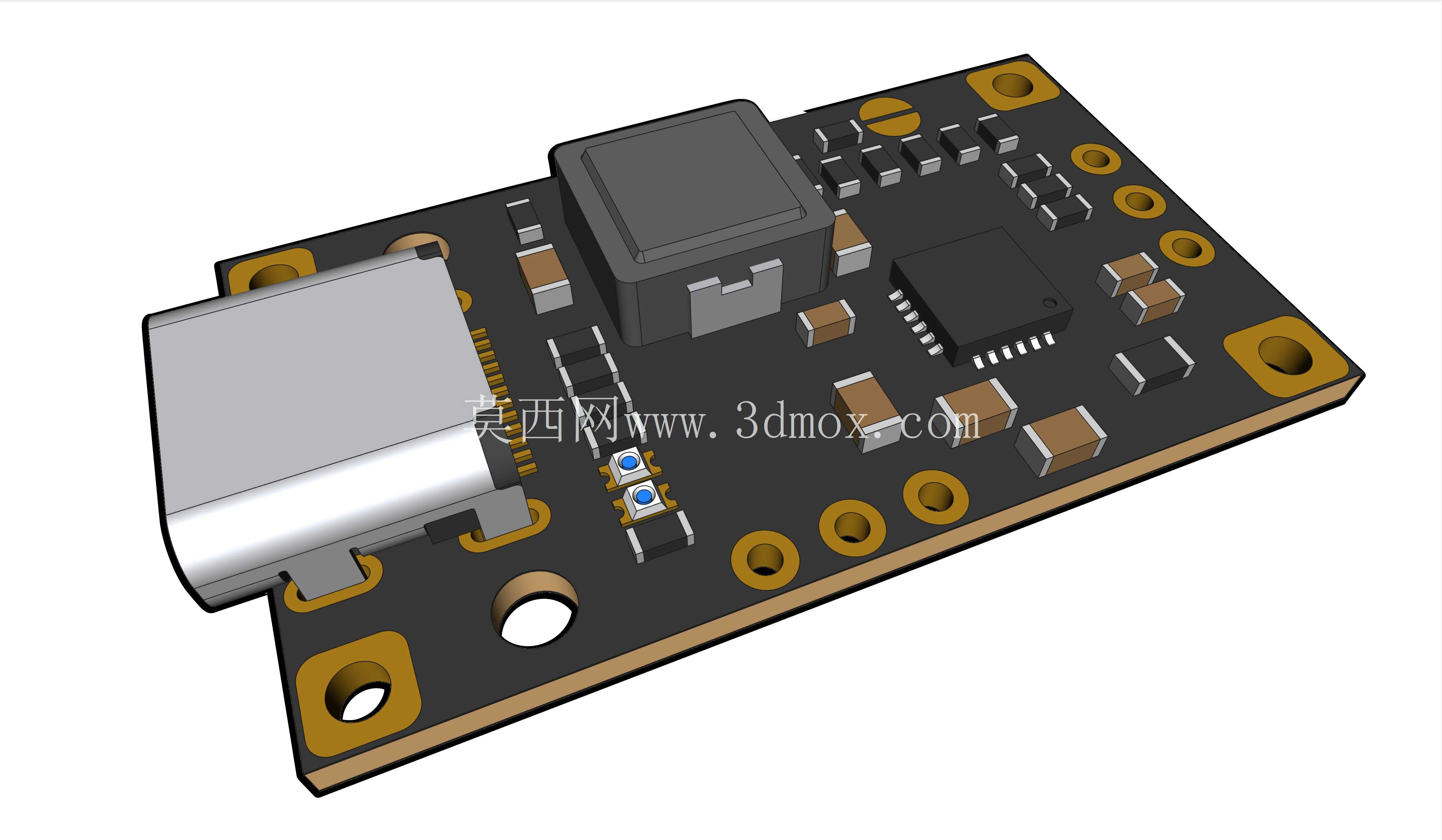

双串三串兼容Type-C锂电池充电器结构

这款充电结构主要面向小容量锂电储能设备的补能场景，适配日常手持检测仪器、小型DIY电动工具、便携照明设备这类采用2串或3串锂电组供电的终端，解决不同串数锂电组需要匹配不同充电器的选型痛点，用户无需针对不同串数的电池包单独购置充电配件，单款结构即可覆盖两类常见的小动力锂电组补能需求。从功能实现逻辑来看，结构预留的Type-C输入接口支持常规PD快充协议取电，可直接搭配常见的手机快充头、笔记本C口电源、移动电源C口输出端获取电能，无需专用的大圆口电源适配器，大幅降低终端用户的配件适配成本，外出携带时仅需一根通用CtoC线即可完成充电连接。充电管理部分的结构预留了IP2326芯片的安装位，周边按照芯片 datasheet 的布线要求预留了电容、电阻、电感的贴装空间，输入端口处做了ESD防护器件的安装位，避免日常插拔过程中的静电脉冲损坏充电管理芯片；输出端直接对接锂电组的BMS保护板引出端，结构上做了防反接的限位槽，避免组装过程中接反正负极导致的芯片烧毁问题。设计过程中优先考虑了组装的便捷性，外壳采用上下扣合的结构，没有设计复杂的卡扣结构，扣合后仅需两颗M2自攻螺丝即可完成整体固定，壳体内部做了0.8mm的均匀壁厚，既保证日常手持使用的结构强度，也不会因为壁厚过大导致整体重量超标。PCB安装位预留了1.6mm板厚的卡槽，卡槽边缘做了0.2mm的导向倒角，组装时PCB顺着倒角滑入卡槽即可完成定位，不需要额外打胶固定，后期维修更换元器件时直接拆开上下壳即可取出PCB，维护效率更高。接口部分的Type-C开口做了0.1mm的公差余量，适配市面上绝大多数标准Type-C公头的插入深度，不会出现公头插不到位导致的接触不良问题，开口边缘做了R0.3的圆角处理，避免插拔线材时刮伤线材外被。外形尺寸上整体控制在长52mm、宽28mm、厚度16mm的范围内，可直接嵌入到小型电动工具的手柄内部，也可作为独立的外置充电模块搭配外壳使用，安装边界上预留了两个直径2.2mm的固定孔，孔位间距40mm，可直接通过M2螺丝固定在设备内部的安装柱上，不需要额外设计固定支架。散热设计上，在充电管理芯片和功率电感对应的壳体位置预留了密集的散热格栅，格栅宽度0.6mm，既可以保证充电过程中产生的热量及时散出，也不会因为开孔过大导致外界的灰尘、金属碎屑直接落入壳体内部造成短路风险。结构上还预留了充电指示灯的导光孔位，导光孔对应PCB上的贴片LED位置，组装时可直接插入透明PC导光柱，用户在外部即可直观看到充电状态：红灯对应充电中，绿灯对应充满或待机状态，不需要额外拆解设备查看充电进度。针对不同串数的锂电组适配，结构上预留了拨码开关的安装位，通过拨码切换2串/3串的充电截止电压，2串模式下截止电压设置为8.4V，3串模式下截止电压设置为12.6V，充电电流最大可支持3A输出，可根据电池包的容量需求调整电流采样电阻的参数，适配不同容量的锂电组充电需求。壳体内部在功率电感的位置做了独立的隔舱，避免电感工作时的电磁干扰影响周边的充电管理芯片正常工作，隔舱壁厚0.5mm，刚好将电感完全包裹在内，同时不会占用过多的内部空间。输入端口的位置做了应力释放的结构，线材插入后接口处的壳体做了1mm的凸起承托，避免线材受到侧向拉力时直接作用在Type-C母座的引脚上，提升接口的使用寿命，经过实际测试，该结构可承受50N的侧向拉力不会出现母座脱焊的问题。整体结构的所有棱角位置都做了圆角处理，没有尖锐的边角，作为外置充电器使用时不会划伤用户的手部，壳体表面做了细晒纹处理，日常使用时不容易残留指纹和划痕，保持外观整洁。
