12V200Ah磷酸铁锂储能电池壳体结构

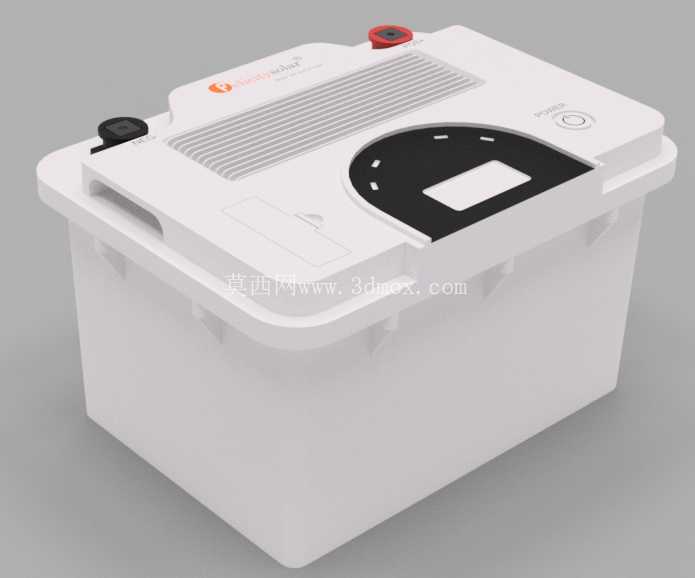

这款磷酸铁锂电池的结构设计，首先围绕户外储能、车载辅助供电、小型离网光伏配套这类实际工况展开，日常作业里这类场景对电池的防护性、安装适配性、接线便捷度都有很明确的硬性要求。从结构布局来看，整体采用带加强筋的一体式壳体设计，壳体侧壁的凹凸加强结构并非装饰性设计，是在不额外增加壳体壁厚的前提下，提升整体抗挤压、抗形变能力，适配车载工况下的持续振动、户外堆放时的轻微磕碰需求，避免壳体变形挤压内部电芯组引发安全隐患。顶部的结构分区做了明确的功能划分，一侧预留的红黑接线端子做了凸起防护台设计，接线完成后可以搭配绝缘护罩覆盖，避免金属异物搭接造成短路，端子的安装位置做了下沉处理，不会超出壳体顶部的最高平面，堆叠存放时不会压损接线结构。顶部中间的黑色区域集成了电量显示与操作按键，显示窗口做了内凹设计，避免搬运过程中尖锐物体刮花显示面板，按键周边做了防水凸台，配合密封圈可以满足日常户外使用时的防泼溅需求，不需要额外加装防护外罩就能应对小雨、扬尘环境下的使用。顶部的格栅区域是泄压与散热通道，内部电芯充放电过程中产生的微量热量可以通过格栅间隙自然散出，当内部出现异常产气时，格栅下方的泄压阀可以快速定向释放压力，避免壳体整体爆裂，泄压方向朝向壳体外侧，不会正对接线端子与操作区域，保障使用安全。壳体侧边的提手结构做了一体化内嵌设计，没有外凸的突出结构，不会额外占用安装空间，搬运时手指可以完全伸入提手空腔发力，不需要额外加装搬运提手配件，减少装配工序。从安装边界来看，整体外形为规整的长方体结构，底部做了防滑垫安装位，安装时可以直接固定在设备舱的平面支架上，不需要定制特殊的安装转接件，长宽尺寸适配常规的车载电池安装舱、户外储能柜的标准电池仓尺寸，替换传统铅酸电池时不需要改动原有安装位的固定结构，直接替换即可完成升级。设计过程中优先考虑了装配的便捷性，上盖与下壳体的连接采用卡扣加螺栓的双重固定方式，日常维护拆开上盖时，卡扣可以临时固定上盖不会直接掉落，螺栓锁紧后可以满足振动工况下的连接可靠性，密封胶条沿着壳体接缝处整圈布置，装配时不会出现胶条移位、密封断层的问题。接线端子的载流截面做了冗余设计，满功率2.56KWh输出时端子不会出现异常发热，适配持续大电流放电的使用需求，端子的固定螺母做了防脱设计，现场接线时不会因为螺母掉落造成装配麻烦。顶部的标识区域做了磨砂处理，后期丝印参数标识、警示标识时油墨附着力更强，长期户外使用不会出现标识磨损脱落的问题。壳体内部预留了电芯固定架的安装卡槽，电芯组装入后可以直接通过卡槽定位，不需要额外打胶固定，减少生产过程中的固化等待时间，提升装配效率。整体结构没有多余的装饰性设计，所有的外形结构都对应实际使用中的功能需求，不管是作为车载副电池、户外露营储能电源，还是作为小型离网光伏系统的储能单元，都能直接适配对应的安装与使用场景，结构强度、防护等级、操作便捷性都匹配这类应用场景的实际作业要求。
