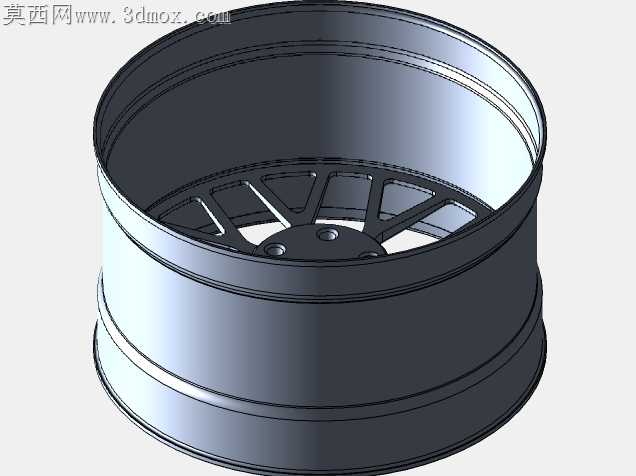

多辐条轻量化改装汽车轮毂结构设计

低压铸造铝合金轮毂量产环节最容易出现的缺陷，集中在轮辐与轮辋衔接处的缩松、轮缘位置的冷隔，以及安装盘周边的应力集中开裂，这套轮毂的结构设计从加工适配的角度，把这些量产痛点逐一做了针对性调整。轮辋部分的三段式环形加强筋没有做等厚设计，靠近胎圈座的位置壁厚比中段厚1.2mm，既给轮胎安装预留了足够的挤压形变余量，也避免了整段等厚带来的材料冗余，铸造时铝液在这个位置的充型流速会比薄壁段慢0.3m/s左右，刚好能让气体从分型面的排气槽顺利排出，不会在轮缘内部形成卷入性气孔。轮辐采用的是不等宽Y型分叉结构，靠近安装盘的辐条根部做了2.5mm的圆角过渡，没有留尖锐的直角棱边，数控加工时刀具可以顺着圆角连续走刀，不用频繁抬刀换轨迹，能减少30%左右的精加工时长，也不会在棱边位置留下应力集中的加工刀痕。辐条表面没有做复杂的浮雕凹槽，所有曲面都是G2连续的顺滑过渡，抛光工序可以用布轮一次性走完整个辐条表面，不用换小头磨头处理窄缝死角，能大幅降低后处理的人工成本。安装盘上的螺栓孔周边做了0.8mm的凸台结构，装配时螺栓的压紧力会集中在凸台环面上，不会因为安装面平面度误差导致螺栓预紧力不均，高速行驶时也不会出现轮圈抖动的问题。轮辋内侧的气门嘴安装位特意避开了轮辐的正投影位置，安装胎压监测模块时不用伸手到辐条缝隙里盲操作，后期维护更换传感器的效率能提升不少。轮辋的胎圈座位置做了15度的标准锥面，表面粗糙度控制在Ra1.6以内，和轮胎胎圈的贴合紧密度足够，不会出现慢漏气的问题，同时锥面的边缘做了0.5mm的倒圆角，拆装轮胎时不会刮伤胎圈的橡胶层。这套结构没有为了视觉效果做过度的镂空设计，所有减重槽的位置都经过应力校核，在满足1200kg单轮载荷要求的前提下，比同尺寸同风格的铸造轮毂轻了0.7kg，既兼顾了改装玩家对外观的需求，也适配量产加工的工艺要求，不会因为结构过于复杂导致良品率过低。
