车载电子风扇控制电路板结构设计

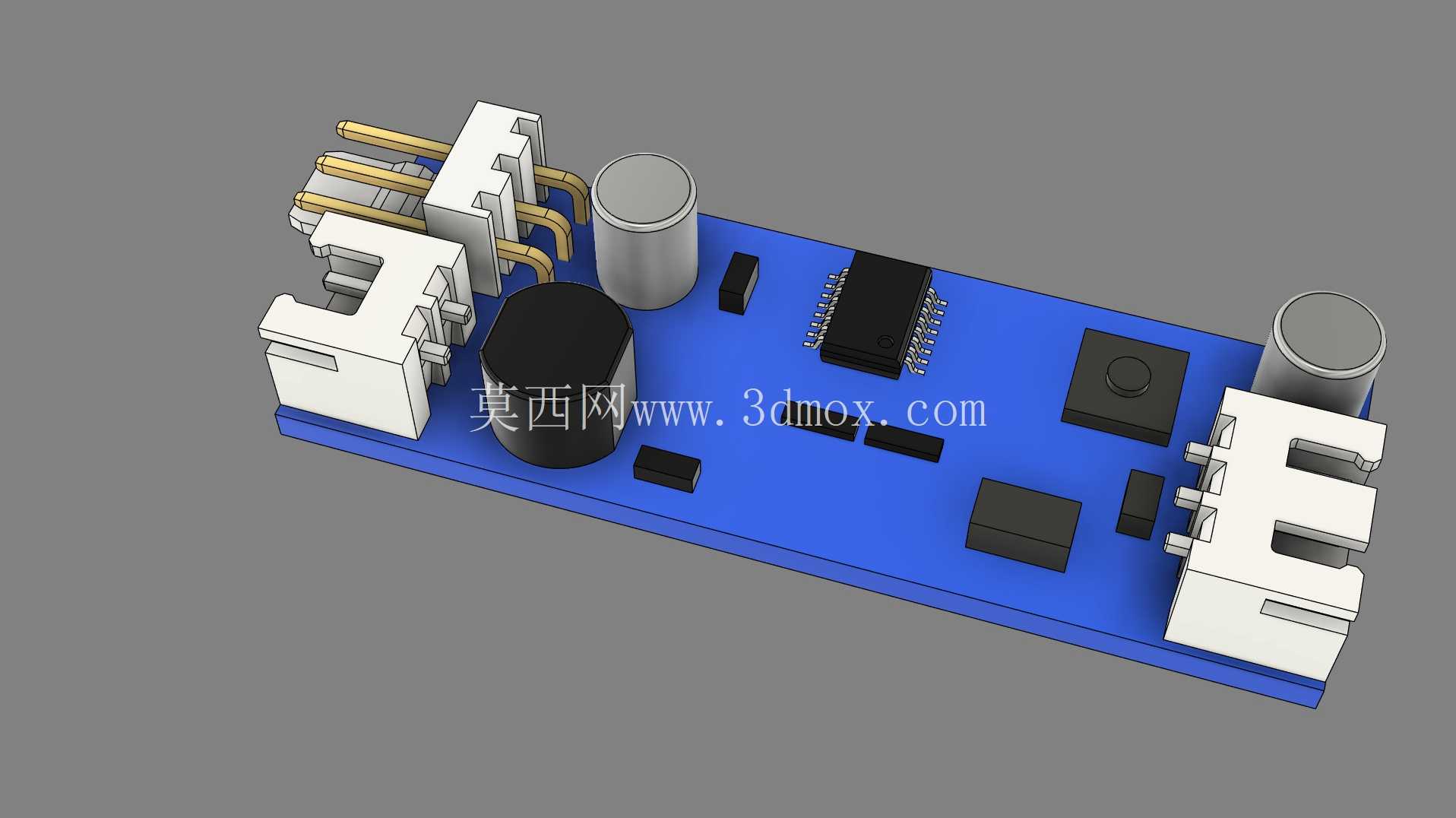

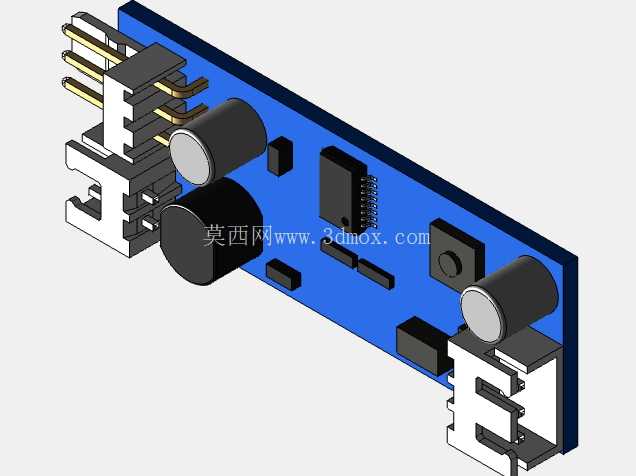

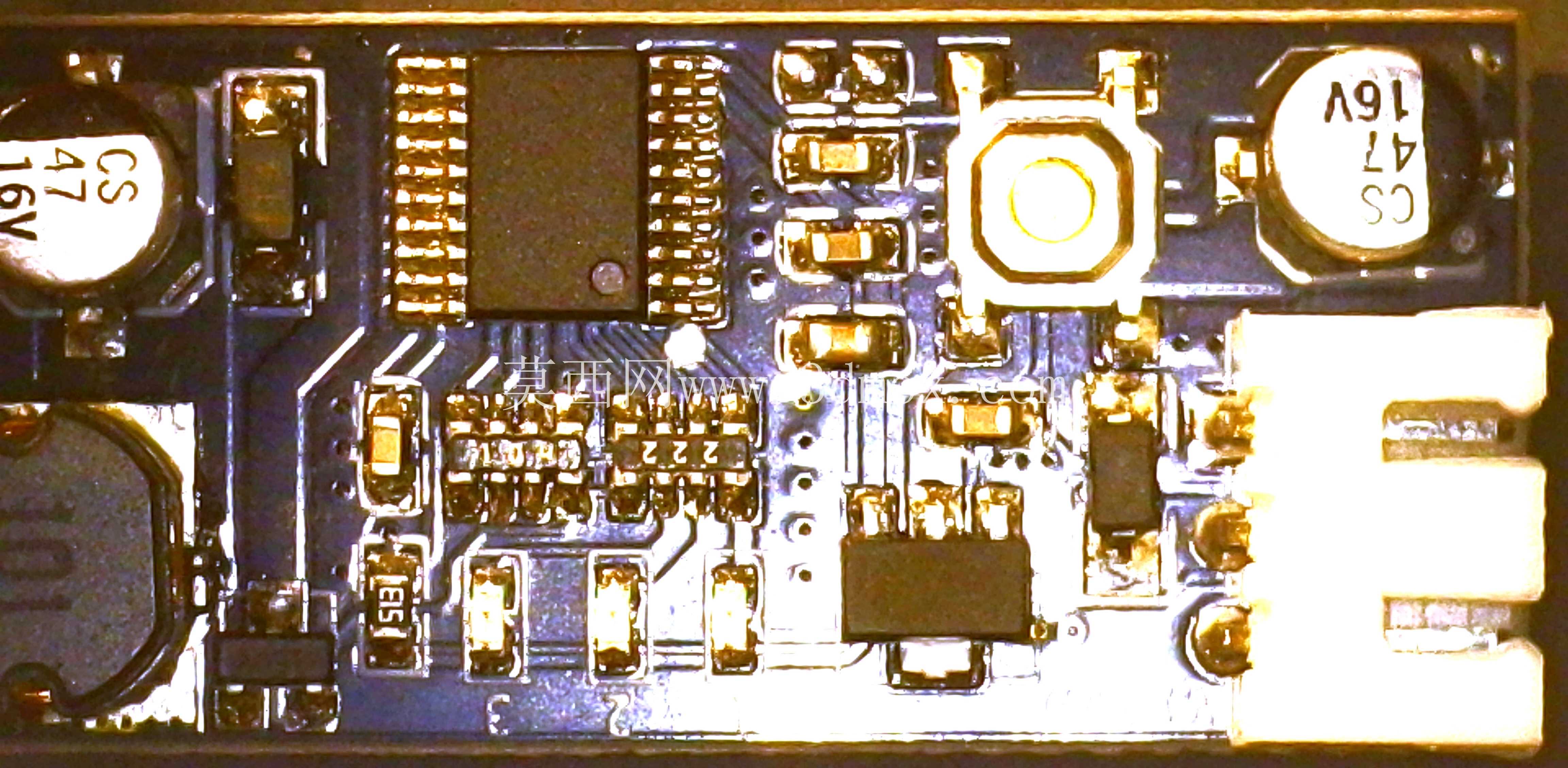

这款风扇控制器的PCB结构设计，核心围绕车载散热系统的实际工况展开，在做布局规划时最先考虑的是接插件的安装方向与插拔空间，板端两侧布置的白色卧式接插件，分别对应电源输入、风扇驱动输出、转速信号反馈三类接线端，接插件引脚采用弯针设计，焊接端贴板固定，插接端朝向板边外侧，预留出至少15mm的手部操作空间，避免装车后接线时被周边钣金件干涉。板上元件的排布完全遵循车载电子的EMC设计逻辑，大容量电解电容靠近电源输入接插件布置，第一时间滤除供电回路的纹波干扰，黑色圆柱形铝电解电容与灰色圆柱形钽电容搭配，分别应对低频大电流波动与高频尖峰干扰，两类电容的安装高度差控制在3mm以内，避免后续做三防涂覆时出现积液死角。主控芯片布置在板卡中部偏上位置，周边预留的阻容元件全部采用0805封装，焊接点位间距满足波峰焊的工艺要求，芯片下方未布置任何过孔，防止焊接时焊锡渗漏造成引脚短路。板上的黑色轻触开关用于手动触发风扇转速档位切换，安装位置靠近板边，凸起高度比周边最高的电容低2mm，避免装配时被外壳误触。功率元件的排布特意避开了接插件的引脚走线区域，大电流回路的走线宽度按照3A/mm²的载流量设计，从电源接插件到电容再到驱动输出端的走线全程做圆弧过渡，没有出现直角弯折，减少大电流工况下的信号反射与发热集中点。板卡的安装孔位设置在四个边角，孔位周边做了3mm的禁布区，防止安装螺丝压破线路造成短路，孔位中心到板边的距离统一为5mm，适配车载设备常用的M3自攻螺丝固定方式。在做结构校验时，特意核对了所有元件的高度边界，最高的接插件凸起高度为12mm，电容最高高度为10mm，芯片高度为3mm，所有元件的投影范围都没有超出PCB板的外轮廓，不会和外壳内壁产生干涉。板卡的边角做了R1的圆角处理，避免装配时割伤操作人员或者划伤线束绝缘层。信号走线全部走在板卡内层，表层仅布置大电流功率回路与接地铺铜，铺铜与线路之间的间距满足0.3mm的安全间距要求，接插件的接地引脚直接通过多个过孔与内层地平面连接，降低接地阻抗。考虑到车载环境的振动工况，所有重量超过5g的元件，也就是电解电容与接插件，焊接点位都额外增加了焊盘面积，接插件的固定脚还做了异形焊盘设计，提升焊接后的抗振动强度，避免车辆长期行驶颠簸后出现元件脱焊的问题。在功能层面，这款控制器可根据采集到的温度信号自动调节风扇转速，也可通过外部信号输入实现强制启停，板上预留的信号测试点布置在板边位置，方便生产环节的功能校准与故障排查，测试点采用圆形焊盘设计，直径1mm，间距2mm，适配常规测试探针的尺寸要求。整体板卡的长宽尺寸按照车载安装位的边界做了适配，长度方向的尺寸刚好卡入安装槽的限位筋内，宽度方向预留了0.5mm的装配间隙，方便快速装入外壳，不需要额外做结构调整。
