PG9电缆密封接头剖视结构设计

这款PG9规格的电缆密封接头，是工业电气布线场景里极为常用的线缆穿装固定部件，日常在控制柜进出线口、设备壳体线缆穿孔、户外电气箱体走线位都能见到它的身影，核心作用是完成线缆穿过后的位置固定、间隙密封，同时兼顾穿装位置的结构防护，避免粉尘、水汽顺着线缆与安装孔的间隙进入设备内部，也能防止线缆受外力拉扯时出现移位、接线端松脱的问题。

从剖视呈现的内部结构来看，整个接头采用同轴回转体的基础构型，外侧加工有六角拧转位，刚好适配常规开口扳手的咬合尺寸，现场安装时不需要定制专用工装，用普通活扳手或者对应规格的呆扳手就能完成拧紧操作，不需要额外加工辅助装夹位，适配现场运维的常规工具条件。两端的内螺纹结构分别对应不同的装配需求，一端用于和设备壳体上的预制外螺纹安装座旋合，另一端用于配合锁紧螺母完成线缆穿入后的压紧固定，螺纹的牙型采用标准公制管螺纹构型，牙距和牙高都符合通用穿线接头的互换要求，和同规格的常规接头配件可以直接替换，不需要重新加工安装孔位。

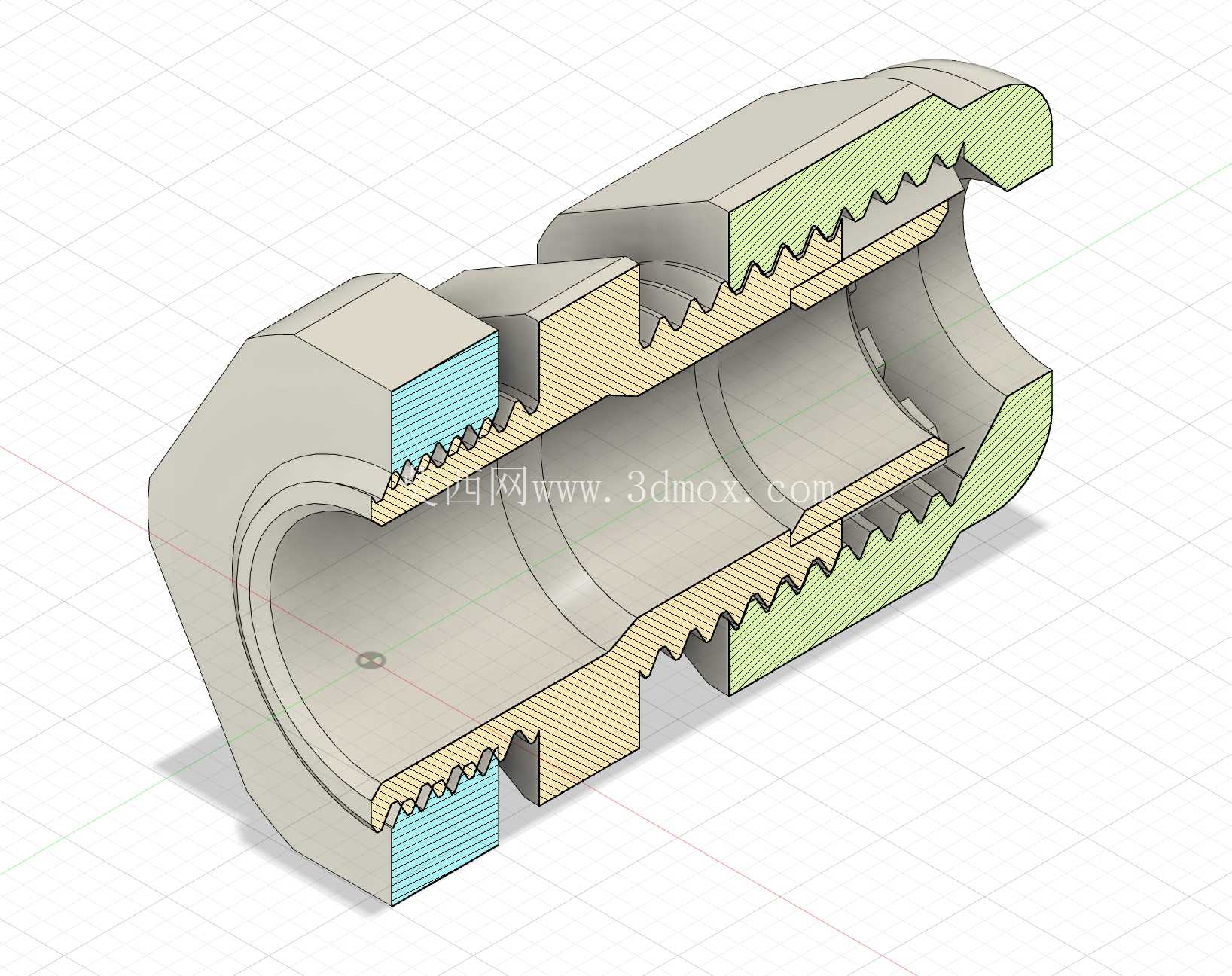

内部的密封结构采用分层设计，靠近六角位的内侧设置有弹性密封垫层，就是剖视图里呈现浅蓝色的环形结构，当两端螺纹逐步拧紧时，轴向的挤压力会推动这个密封环产生径向形变，紧紧包裹住穿入其中的电缆外护套，填充线缆和接头内壁之间的所有间隙，这个密封层的厚度经过适配，既不会因为挤压力过大夹伤电缆外护套，也不会因为压缩量不足导致密封失效，针对常规的PVC、橡胶外护套电缆都能实现可靠的抱紧效果。中间的空腔结构预留了足够的线缆穿入空间，PG9规格对应的适配线缆外径区间在4-8mm范围，穿线时不需要过度拉扯线缆就能顺利穿过，空腔内壁做了光滑过渡处理，没有尖锐的加工棱角，避免穿线过程中刮伤电缆的外绝缘层，哪怕是带屏蔽层的控制电缆，穿装时也不会出现屏蔽层被刮断、绝缘皮破损的问题。

设计时特意在接头的两端螺纹根部都做了退刀槽结构，避免螺纹加工到根部时出现乱牙、装配顶死的问题，同时退刀槽的位置也可以加装平垫片或者密封垫片，当接头安装在薄壁壳体上时，垫片可以填充壳体和接头端面之间的间隙，进一步提升安装位置的密封性能，适配不同厚度的安装板材，不需要针对不同板厚单独调整接头的螺纹长度。接头的整体外形做了圆滑过渡，没有突出的尖锐棱角，安装在设备外侧时不会划伤运维人员的手部，也不会勾挂周边的线缆或者其他配件。

从安装边界来看，这款接头的最大外轮廓就是六角拧转位的对边尺寸，安装时只需要在壳体上开出对应规格的螺纹底孔，攻丝后就可以直接旋入，预留的扳手操作空间只需要比六角对边尺寸大10mm左右就能完成拧紧操作，哪怕是排布密集的多组进出线位，相邻接头之间也不会出现扳手干涉的问题，适合在控制柜、接线盒这类进出线位排布紧凑的场景下使用。接头的轴向总长度控制在合理范围，安装后不会在壳体内侧突出过长的距离，不会挤占壳体内部的元器件安装空间，也不会和内部的接线端子、走线槽产生位置干涉。

实际使用中，这类接头除了基础的密封和固定作用，还能为穿装的线缆提供端部的应力释放，当线缆受到侧向的拉扯或者弯折力时，接头抱紧的位置可以分散应力，避免线缆在接线端子根部出现反复弯折导致的线芯断裂问题，尤其是在有振动的设备上，比如生产线旁的操作箱、移动设备上的电气接线位，这种结构的接头能大幅降低线缆疲劳断裂的概率。内部的螺纹段做了均匀的牙距处理，旋合过程中手感顺畅，不会出现卡滞、偏斜的问题，哪怕是现场手工安装，也能很容易保证接头和安装面的垂直，不会因为拧歪导致密封失效或者螺纹滑牙。
