3.5音频插孔焊板连接基座结构设计

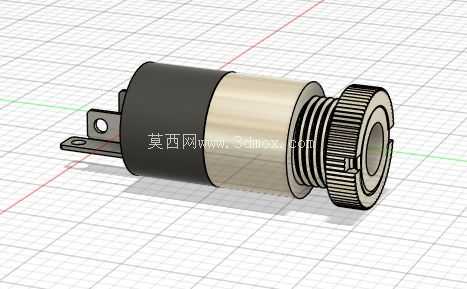

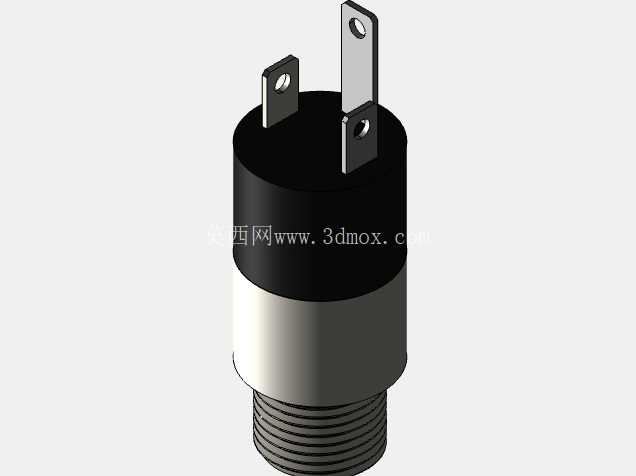

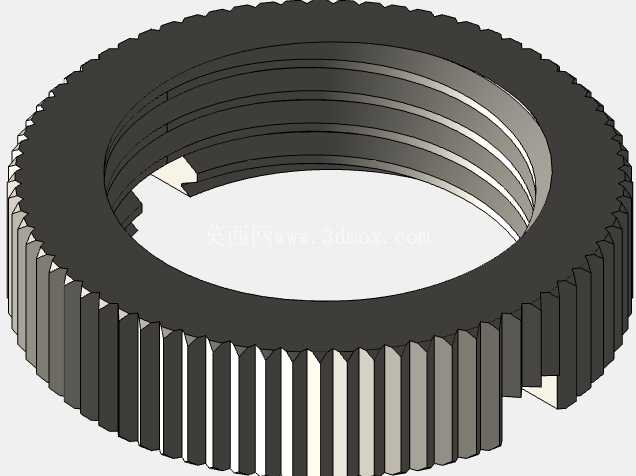

日常接触的各类音频传输场景里，3.5mm规格的音频接口几乎覆盖了从消费类电子到小型工业音频终端的绝大多数有线音频连接需求，这类焊锡式插孔母座作为板端连接的核心载体，承担着音频信号稳定传输、公头插拔定位、板端焊接固定的多重作用，是有线音频连接链路里不可缺失的基础结构件。从结构设计的实际落地角度出发，这类插孔焊母的设计首先要匹配标准3.5mm音频公头的插拔公差，前端带滚花的金属外圈一方面承担公头插入时的导向作用，另一方面滚花结构可以在装配外壳时增加与塑胶壳体的摩擦力，避免长期插拔过程中整个母座出现轴向窜动。母座中段的金属壳体采用阶梯式变径设计，较粗的圆柱段内部容纳绝缘基座与接触弹片，弹片的接触压力经过反复校核，既保证公头插入后接触电阻稳定在音频信号传输的允许范围内，又能控制插拔力在用户可接受的区间，避免插拔过紧导致使用体验差，或是过松引发接触不良、音频断连的问题。尾部的焊接引脚采用扁平直插结构，两个引脚分别对应信号回路与接地回路，引脚的开孔设计可以在波峰焊过程中让焊锡更好地浸润爬锡，提升焊接后的结构强度，避免受外力拉扯时引脚从PCB板上脱落。从安装边界来看，这类母座通常采用卧式贴板安装，整体轴向长度控制在适配常规消费类电子产品壳体厚度的范围内，径向最大直径不会超过相邻板载元件的安全间距要求，焊接引脚的伸出长度刚好匹配1.6mm标准厚度PCB的通孔插装深度，插装后引脚末端露出PCB板面的长度控制在1mm左右，既保证焊锡有足够的包裹面积，又不会因为引脚过长导致焊盘之间出现连锡短路的风险。在实际应用场景中，这类焊锡母座不仅用于常见的耳机接口扩展，还广泛应用在小型音频功放、车载音频输入模块、工业对讲终端、便携录音设备的板端连接上，不同应用场景下的结构细节会有细微调整，比如车载场景下使用的母座会适当增加壳体壁厚，提升抗振动性能，避免车辆行驶过程中的长期振动导致弹片接触偏移；便携设备上使用的母座会在绝缘基座部分增加密封台阶，减少日常使用中汗液、灰尘进入接口内部引发的接触氧化问题。设计过程中需要重点考量的另一个点是公头反复插拔后的结构耐久性，内部接触弹片采用弹性合金材料冲压成型，弯折角度经过反复迭代，保证经过上千次插拔后弹片的形变量依然在弹性变形区间内，不会出现塑性变形导致的接触压力下降。母座外部的金属壳体采用拉伸工艺成型，接缝处采用压合铆接固定，既可以屏蔽外部电磁信号对音频传输的干扰，又能为内部的绝缘基座和弹片提供足够的结构防护，避免装配过程中外力挤压导致内部结构错位。绝缘基座部分采用耐高温的工程塑料注塑成型，能够耐受波峰焊过程中的高温冲击，不会出现焊接过程中基座融化变形、弹片移位的问题。从建模的细节处理来看，模型还原了滚花外圈的齿形细节、引脚的开孔结构、壳体阶梯变径的过渡圆角、内部弹片的接触弧度，每一处结构的尺寸都参考了行业通用的3.5mm音频接口规范，能够直接用于板级装配的干涉检查、结构样机的3D打印验证，也可以作为同类接插件设计的参考基准，帮助结构工程师快速完成接口部分的布局设计，减少重复建模的工作量。在进行整机结构布局时，工程师可以直接调用该模型，核对母座与外壳开孔的同轴度、与周边元件的安全间距、焊接引脚与PCB焊盘的对位精度，提前发现装配过程中可能出现的干涉问题，缩短产品开发的结构验证周期。
