16mm嵌入式带LED指示操作按钮结构

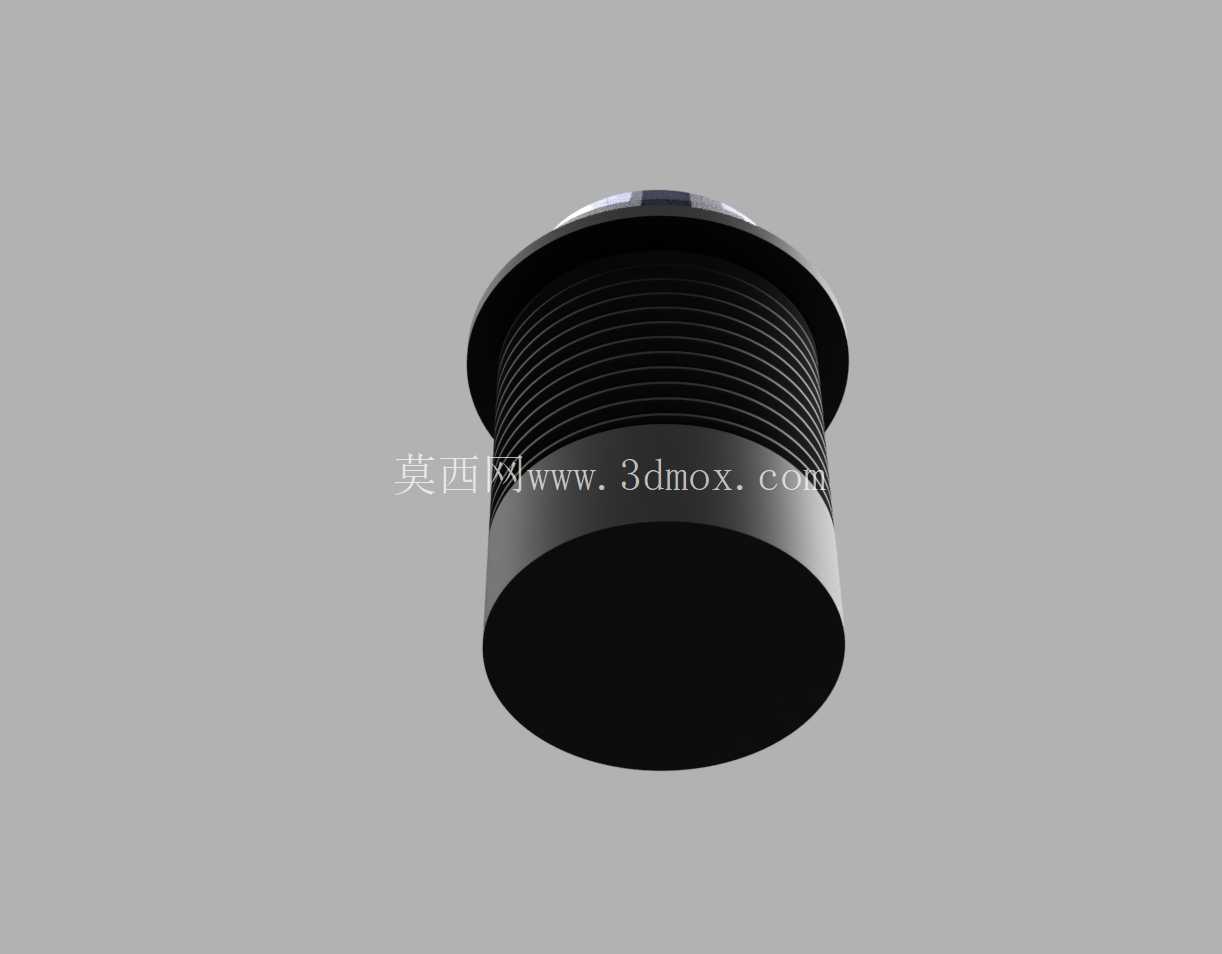

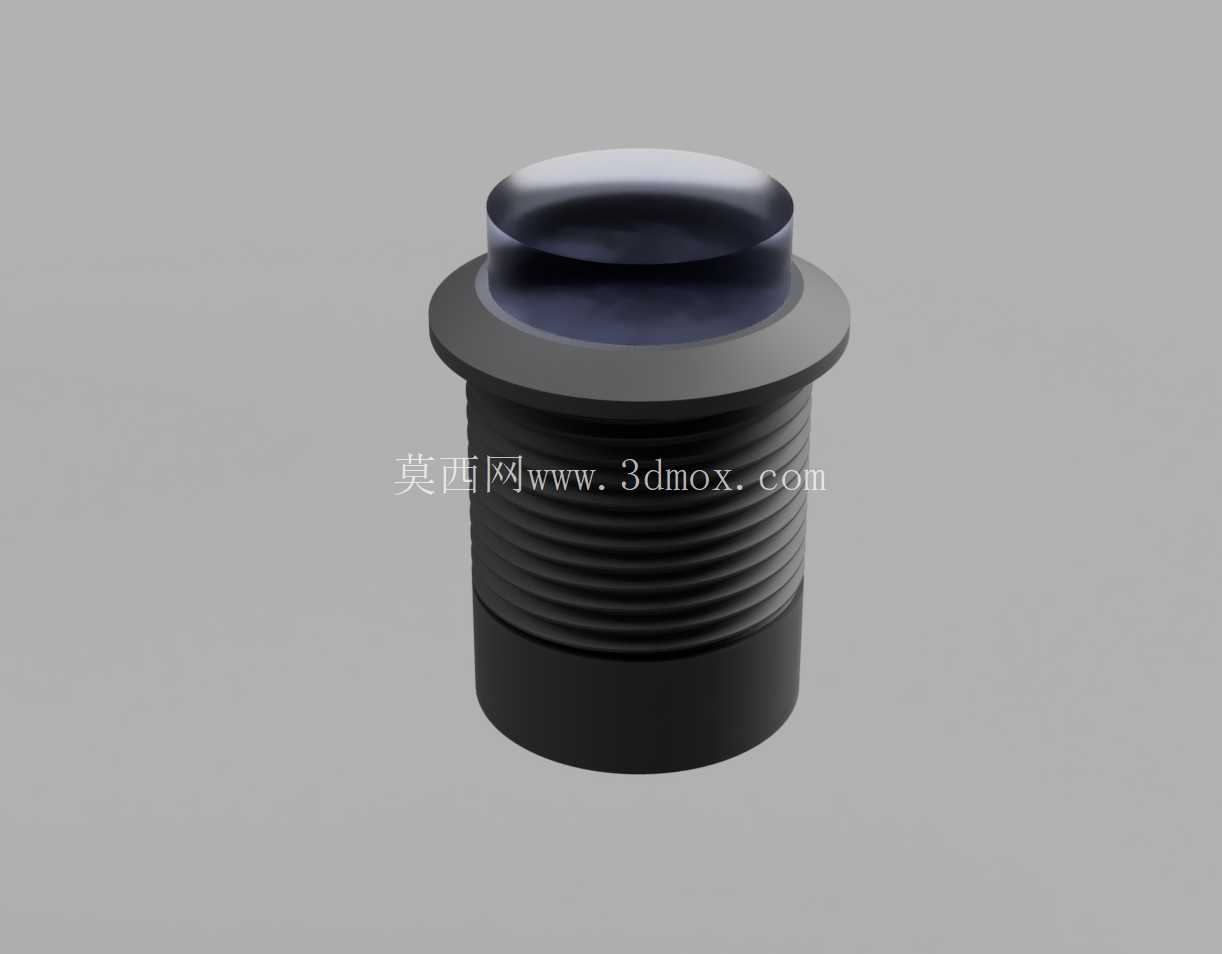

这款16mm规格的带灯操作按钮，是工业控制回路里十分常见的人机交互元件，日常在机床操作面板、自动化产线控制站、小型电气控制柜、车载电控单元面板上都能见到这类结构的身影，核心作用是给操作人员提供明确的回路通断触发输入，同时自带的LED发光单元可以直接反馈当前回路的工作状态，不用额外在面板上开孔加装状态指示灯，能有效压缩面板开孔数量，简化面板布局的布线逻辑。从结构设计来看，整体采用了标准的螺纹安装形式，主体外壳做了外螺纹滚花处理，安装时只需要在面板上开出对应直径的圆孔，将按钮从面板正面穿入，背面通过配套的锁紧螺母旋紧固定即可，这种安装结构的适配性很强，不管是1-5mm厚度的金属面板、工程塑料面板还是绝缘层压板面板都能可靠固定，滚花段的螺纹长度预留了足够的安装余量，哪怕面板背面需要叠加密封垫圈、标识牌也不会出现锁紧行程不足的问题。按钮头部采用了半球形的透光键帽设计，键帽选用高透光率的磨砂光学材质，既可以保证内部LED的光线均匀透出，不会出现局部亮斑刺眼的问题，同时半球形的曲面也符合手指按压的触感，操作时的按压行程控制在合理区间，按压力度经过适配不会出现过轻误触或者过重操作疲劳的问题，键帽和主体外壳之间做了限位结构，按压过程中不会出现卡滞、偏斜的情况，长期反复按压也能保证动作一致性。内部的LED发光单元和按钮触点做了分层布局，发光部分位于键帽正下方，光线可以垂直向上透出，触点部分位于结构下部，和发光单元之间做了绝缘隔离，避免发光回路和控制回路之间出现信号干扰，接线端位于结构最底部，采用标准的插片式接线端子，接线时可以直接插装对应规格的冷压端子，不需要额外做焊线处理，能提升现场装配的效率。在实际选型应用中，这类带灯按钮常用来做设备的启动、停止、复位、功能切换操作，不同的LED发光颜色可以对应不同的功能定义，比如红色对应停止、故障状态，绿色对应运行、启动状态，黄色对应待机、预警状态，设计面板布局时只需要统一开孔尺寸，就可以根据功能需求选配不同发光颜色的按钮，不需要调整面板的开孔加工参数，能大幅减少面板加工的换刀、调整工序。从建模细节来看，整个结构还原了实物的装配关系，外壳的螺纹段牙型做了准确还原，锁紧时的配合间隙符合五金件的公差要求，键帽和外壳之间的配合缝隙控制在合理范围，既不会因为缝隙过大进灰进水，也不会因为间隙过小出现温度变化导致的卡滞问题，下部的接线端位置和尺寸也符合行业通用的接线规范，做电气柜布线设计时可以直接调用这个模型做面板布局干涉检查，提前验证按钮和柜内其他元件的安装间隙，避免实际装配时出现元件碰撞、接线空间不足的问题。这类嵌入式按钮的防护等级可以达到常规工业场景的使用要求，头部的弧形表面不容易积灰，日常清洁维护时只需要擦拭表面即可，不需要拆开清理，适合在多尘、有少量油污的车间环境下长期使用，结构内部的复位弹簧采用标准化的圆柱螺旋压缩弹簧，寿命可以满足数万次的按压操作需求，长期使用也不会出现复位失效的问题。
